3 Servicearbeiten
3.10 Rachen tauschen und einstellen [03010313-xx]
Serviceanleitung SIPLACE C&P20, C&P20A, C&P20M 35

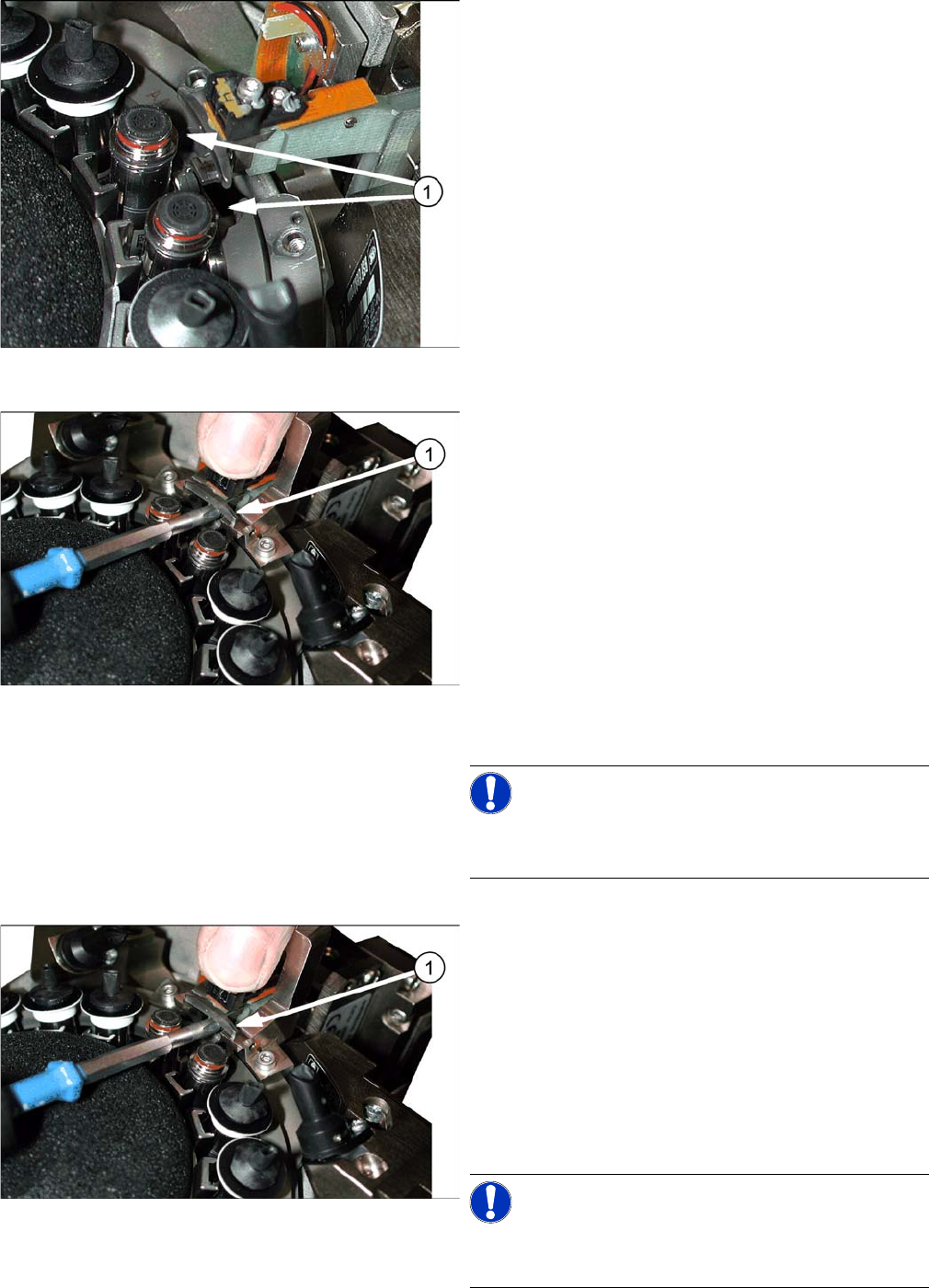

Demontage der Blendschaltteller
1. 2 Segmente ohne Pipetten und ohne Blendschalttel
-
ler
► Entfernen Sie an zwei benachbarten Segmenten je
-
weils Pipette und Blendschaltteller.
Befestigungsschraube Rachen
Führen Sie folgende Schritte aus wenn Sie den Rachen
tauschen (und anschließend einstellen) wollen.
► Lösen Sie die Befestigungsschraube (1) des Ra
-
chens und ziehen Sie den Rachen aus dem Kopf he
-
raus.
► Setzen Sie den neuen Rachen ein. Ziehen Sie die
Befestigungsschraube des Rachens vorsichtig nur
soweit an, dass der Rachen auf dem Ausleger der Z-
Achse beweglich ist (er kann nach links und rechts
geschoben werden).
Montieren Sie noch nicht die Lehre!
► Reinigen Sie die Auflagefläche am Laufring und an
der Einstelllehre mit einem fusselfreien Tuch.
HINWEIS!
Die Auflageflächen müssen vor der Montage der Einstell
-
lehre gereinigt werden!
Befestigungsschraube Rachen
Führen Sie folgende Schritte aus wenn Sie den Rachen
einstellen wollen ohne ihn zu tauschen.
► Lösen Sie die Befestigungsschraube (1) des Ra
-
chens vorsichtig nur soweit, dass der Rachen auf
dem Ausleger der Z-Achse beweglich ist (er kann
nach links und rechts geschoben werden).
Montieren Sie noch nicht die Lehre!
► Reinigen Sie die Auflagefläche am Laufring und an
der Einstelllehre mit einem fusselfreien Tuch.
HINWEIS!
Die Auflageflächen müssen vor der Montage der Einstell
-
lehre gereinigt werden!
3 Servicearbeiten
3.10 Rachen tauschen und einstellen [03010313-xx]
36 Serviceanleitung SIPLACE C&P20, C&P20A, C&P20M
Einstellung des Rachens
Montieren Sie wie folgt die Einstelllehre.

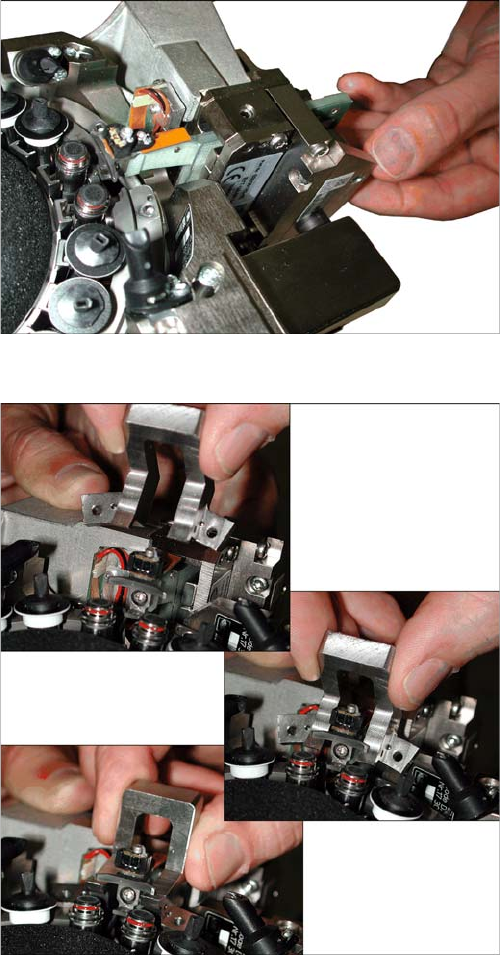

Ausleger Z-Achse ausfahren
► Drehen Sie den Stern so, dass sich der Rachen/Aus
-
leger des Z
-
Antriebs genau mittig zwischen den bei
-
den Segmenten ohne Blendschaltteller befindet.
► Fahren Sie die Z-Achse ohne Segment aus.
Montage der Racheneinstelllehre
► Legen Sie die Racheneinstelllehre an den Laufring
an, wobei der Rachen auf den Auflageflächen auf
-
liegt.
Drücken Sie die Racheneinstelllehre an den Bohrun
-
gen auf den Laufring, so dass die Zentrierstifte in die
entsprechenden Bohrungen einrasten.
3 Servicearbeiten
3.10 Rachen tauschen und einstellen [03010313-xx]
Serviceanleitung SIPLACE C&P20, C&P20A, C&P20M 37
Führen Sie wie folgt die Einstellung des Rachens durch:
► Achten Sie darauf, dass die Z-Achse zwischen den zwei Segmenten ohne Blendschaltteller steht
und Sie die Kreuzschlitzschraube sehen können.

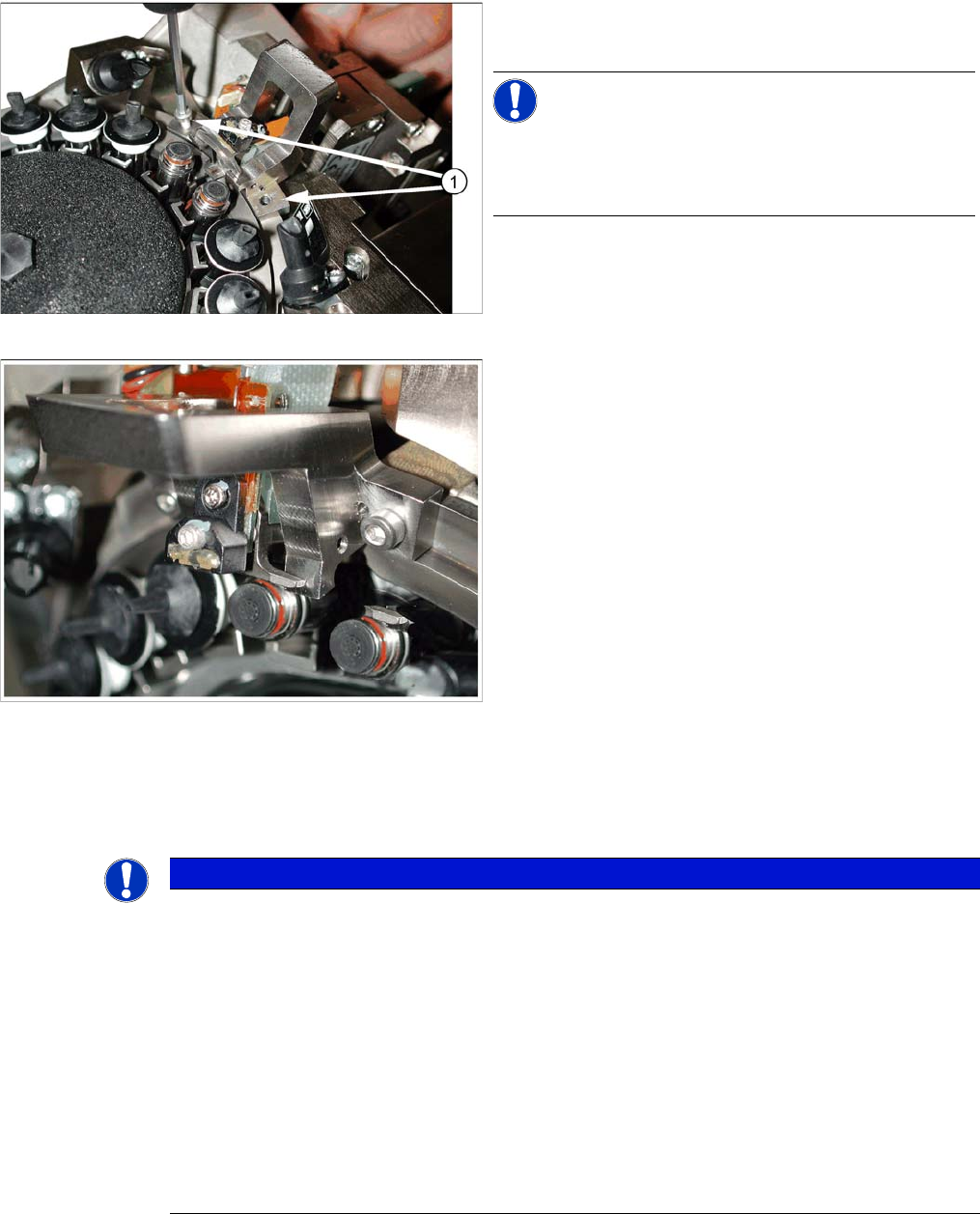

Befestigung der Racheneinstelllehre
Racheneinstelllehre am C&P20-Kopf montiert
► Befestigen Sie die Lehre mit den Schrauben (1) aus
dem Servicepaket (M2,5x12 mm).
HINWEIS!
Verwenden Sie nicht die Originalschrauben für den Lauf
-
ring, um die Racheneinstelllehre zu befestigen! Diese
sind zu kurz und können das Gewinde beschädigen!
HINWEIS
Problembehandlung:
► Solle der Fall eintreten, dass der seitliche Anschlag (Anschlagstift) der Lehre gegen den
Rachen drückt und damit der Rachen nicht mehr verschoben werden kann, dann gehen Sie
wie folgt vor:
Lässt sich die Fühlerlehre von 0,04 mm nicht zwischen Rachen und Anschlagstift der Lehre
schieben, so ist besonders darauf zu achten, dass der Rachen an beiden Auflageflächen
(2a) und (2b) der Lehre aufliegt. (Siehe Übersichtsbild am Anfang dieses Kapitels.)
► Sollte der Fall eintreten, dass der Rachen nicht gegen den seitlichen Anschlag (Anschlag
-
stift) der Lehre gedrückt werden kann, dann gehen Sie wie folgt vor:
In dieser Situation soll der Rachen soweit wie möglich in Richtung des Anschlagstiftes ge
-
schoben werden. Der Rachen darf nicht mit Kraft gegen den Anschlagstift der Lehre ge
-
presst werden.
