3 Servicearbeiten 3.11 BE-Sensor tauschen [03006742-xx] Serviceanleitung SIPLACE C&P20, C&P20A, C&P20M 41 Ausbau ► Entfernen Sie das Druckregelventil (4) . ► Entfernen Sie die Abdecku ng (2) der Z-Achse und d…
3 Servicearbeiten
3.11 BE-Sensor tauschen [03006742-xx]
40 Serviceanleitung SIPLACE C&P20, C&P20A, C&P20M
3.11
3.11 BE-Sensor tauschen [03006742-xx]
BE-Sensor tauschen [03006742-xx]
Teile, Hilfsmittel und Werkzeug
▪ BE-Sensor [03006742-xx]
▪ Drehmomentschraubendreher 100-500 Ncm [03078400
-
xx]
▪ Verlängerung/gerade TX20 [03073256-xx]
▪ Magnetentnahmeblech C&P20A [03078491-xx]
▪ Ggf. Werkzeug für den Ausbau des Kopfes (Siehe Serviceanleitung Ihrer Maschine)

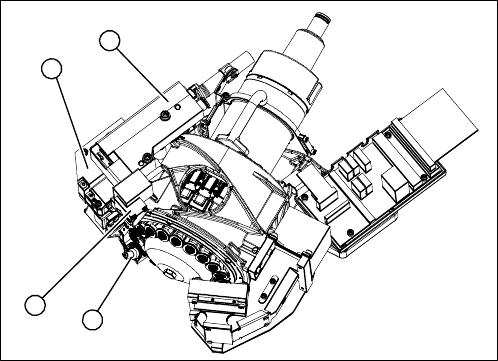

Übersicht
Vorbereitung
► Bauen Sie den Kopf aus der Maschine aus. Für den Aus- und Einbau des Bestückkopfes lesen Sie
die Serviceanleitung Ihrer Maschine.
1. BE-Sensor
2. Abdeckung der Z-Achse
3. Z-Achse mit Rückholeinheit
4. Druckregelventil
1
4
3
2
3 Servicearbeiten
3.11 BE-Sensor tauschen [03006742-xx]
Serviceanleitung SIPLACE C&P20, C&P20A, C&P20M 41
Ausbau
► Entfernen Sie das Druckregelventil (4).
► Entfernen Sie die Abdeckung (2) der Z-Achse und die Z-Achse (3) mit Rückholeinheit. (Siehe auch
"3.12 Z-Antrieb tauschen [03058631-xx]" [ ➙ 42])
► Der BE-Sensor (1) ist nun zugänglich.
► Stecken Sie den elektrischen Anschluss zum Zwischenverteiler ab. Entfernen Sie ggf. Kabelbinder.
► Lösen Sie die beiden Befestigungsschrauben (4) und entnehmen Sie den kompletten BE-
Sensor (3).
Einbau
► Montieren Sie den neuen BE-Sensor. Ziehen Sie die Befestigungsschrauben mit einem Drehmo
-
ment von 130 Ncm an.
► Stellen Sie die elektrischen Verbindungen wieder her. Fixieren Sie die Kabel mit Kabelbindern.
► Montieren Sie die Z-Achse mit Rückholeinheit und das Druckregelventil.
► Führen Sie den Kulissen-Referenzlauf durch.

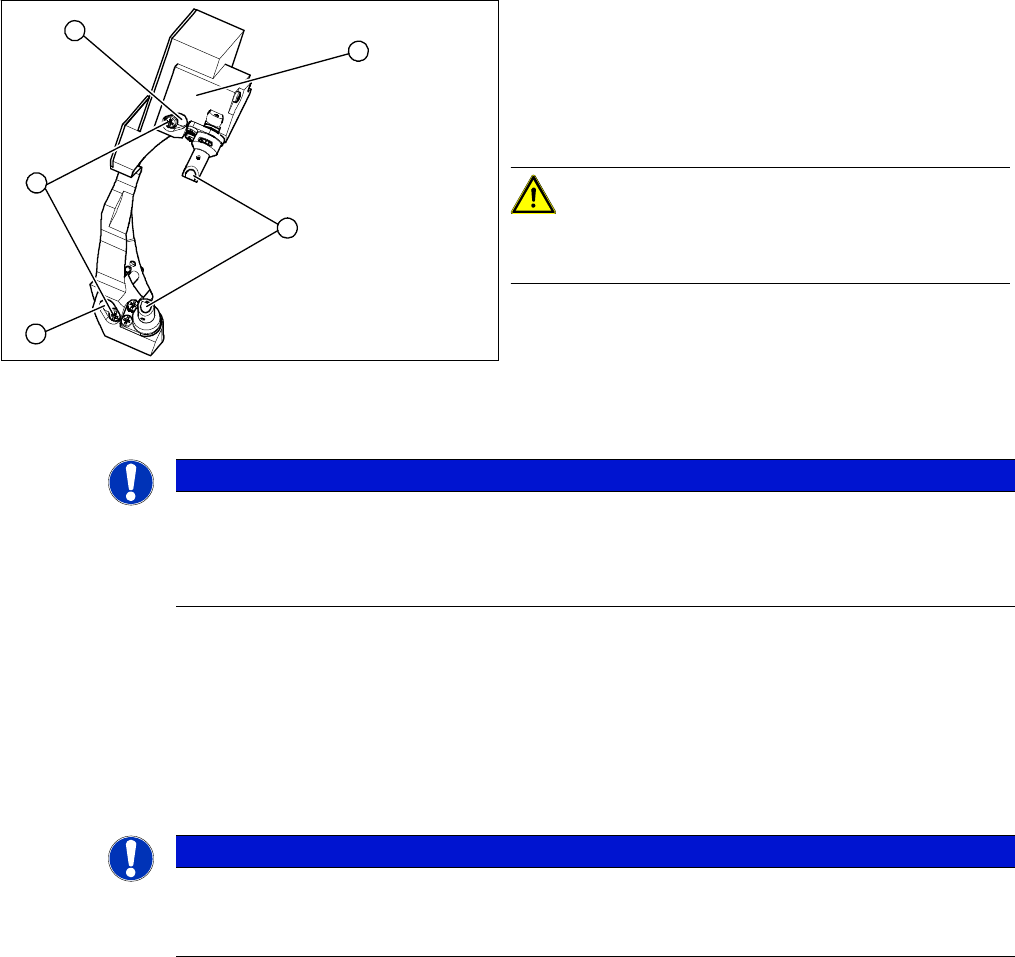

1. 2 x Sicherungssschrauben dahinter: Befestigungs
-
schrauben
2. Optik der Sender- und Empfängereinheit
3. BE-Sensor komplett
4. 2 x Befestigungsschrauben
VORSICHT!
Achten Sie darauf, dass Sie die Optik der Sender- und
Empfängereinheit nicht verschmutzen oder beschädigen.
4
4
1
3
2
HINWEIS
Sender- und Empfängereinheit nicht trennen
Die Komponenten der Sender- und Empfängereinheit sind miteinander abgestimmt. Sie dürfen
nur die beiden Befestigungsschrauben lösen, da sonst der BE-Sensor nicht mehr korrekt arbei
-
ten kann.
HINWEIS
Kulissenreferenzlauf
Sollte der Kulissenreferenzlauf fehlschlagen, dann muss die Einstellung der Rachen am Z-An
-
trieb überprüft werden.
3 Servicearbeiten
3.12 Z-Antrieb tauschen [03058631-xx]
42 Serviceanleitung SIPLACE C&P20, C&P20A, C&P20M
3.12
3.12 Z-Antrieb tauschen [03058631-xx]
Z-Antrieb tauschen [03058631-xx]
Teile, Hilfsmittel und Werkzeug
▪ Z-Antrieb komplett C&P20A [03058631Sxx] (für C&P20, C&P20A und C&P20M)
▪ Magnetentnahmeblech C&P20A [03078491-xx]
▪ Drehmomentschraubendreher 100-500 Ncm [03078400-xx]
▪ Verlängerung/gerade TX20 [03073256-xx]
▪ Ggf. Werkzeug für den Ausbau des Kopfes (Siehe Serviceanleitung Ihrer Maschine)
Übersicht
Vorbereitung
► Bauen Sie den Kopf aus der Maschine aus. Für den Aus- und Einbau des Bestückkopfes lesen Sie
die Serviceanleitung Ihrer Maschine.
HINWEIS
Platine Zwischenverteiler
Ab FS05 enthält das Paket zusätzlich die Platine Zwischenverteiler [03002942-10]. Diese muss
ggf. auch getauscht werden. (s.u.)

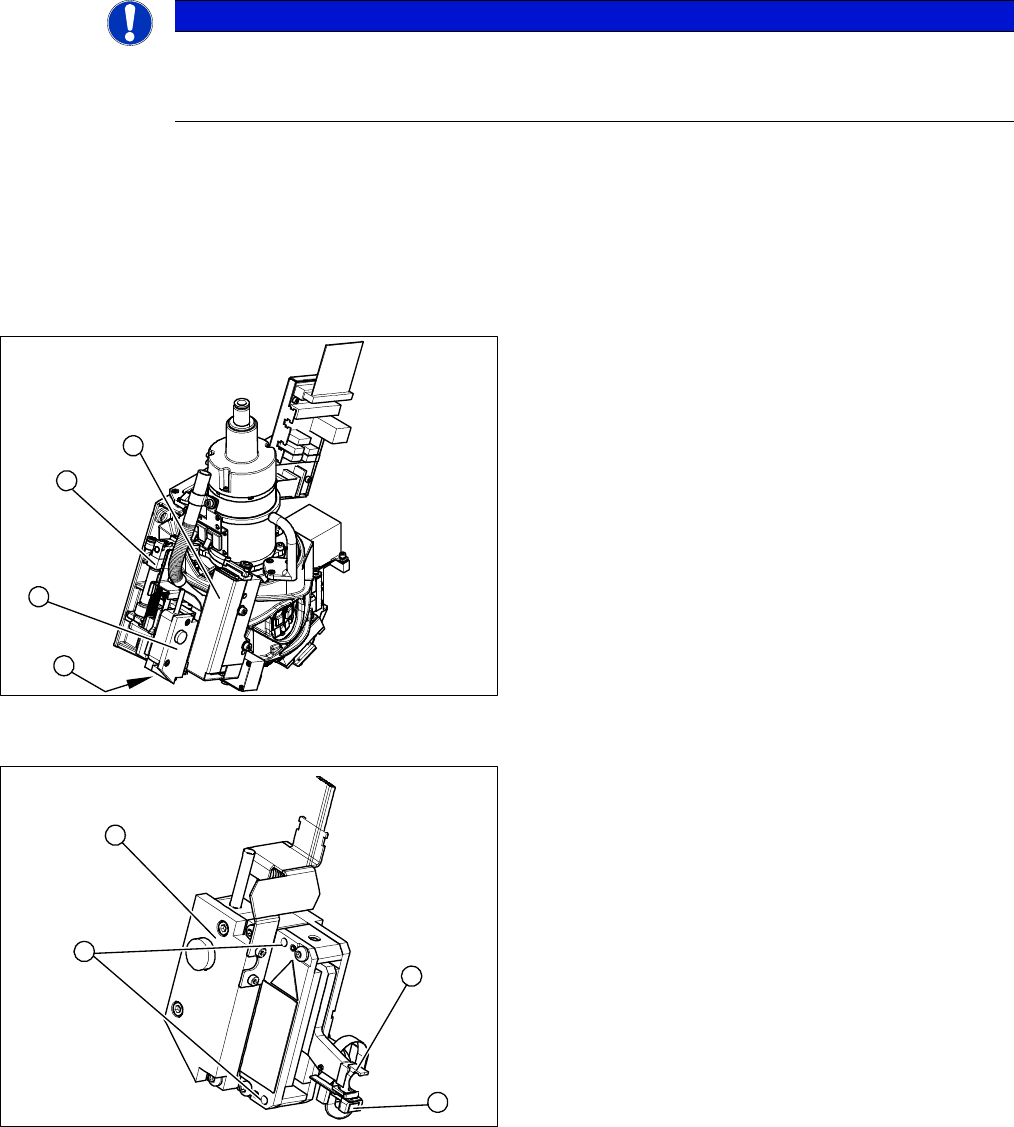

Übersicht C&P20A-Kopf
1. Druckregelventil
2. Rückholeinheit
3. Z-Achse
4. Abdeckung Z-Antrieb
Übersicht Z-Antrieb
1. Z-Antrieb komplett
2. 2 x Befestigungsschrauben
3. Lichtschranke Z-Antrieb unten
4. Rachen
1
3
2
4
1
4
3
2
