3 Servicearbeiten 3.12 Z-Antrieb tauschen [03058631-xx] Serviceanleitung SIPLACE C&P20, C&P20A, C&P20M 43 Aus-/Einbau HINWEIS Ggf. muss die Platine Zwisc henverteiler mitgetauscht werden Ab Z-Antrieben mit FS…
3 Servicearbeiten
3.12 Z-Antrieb tauschen [03058631-xx]
42 Serviceanleitung SIPLACE C&P20, C&P20A, C&P20M
3.12
3.12 Z-Antrieb tauschen [03058631-xx]
Z-Antrieb tauschen [03058631-xx]
Teile, Hilfsmittel und Werkzeug
▪ Z-Antrieb komplett C&P20A [03058631Sxx] (für C&P20, C&P20A und C&P20M)
▪ Magnetentnahmeblech C&P20A [03078491-xx]
▪ Drehmomentschraubendreher 100-500 Ncm [03078400-xx]
▪ Verlängerung/gerade TX20 [03073256-xx]
▪ Ggf. Werkzeug für den Ausbau des Kopfes (Siehe Serviceanleitung Ihrer Maschine)
Übersicht
Vorbereitung
► Bauen Sie den Kopf aus der Maschine aus. Für den Aus- und Einbau des Bestückkopfes lesen Sie
die Serviceanleitung Ihrer Maschine.
HINWEIS
Platine Zwischenverteiler
Ab FS05 enthält das Paket zusätzlich die Platine Zwischenverteiler [03002942-10]. Diese muss
ggf. auch getauscht werden. (s.u.)
Übersicht C&P20A-Kopf
1. Druckregelventil
2. Rückholeinheit
3. Z-Achse
4. Abdeckung Z-Antrieb
Übersicht Z-Antrieb
1. Z-Antrieb komplett
2. 2 x Befestigungsschrauben
3. Lichtschranke Z-Antrieb unten
4. Rachen
1
3
2
4
1
4
3
2
3 Servicearbeiten
3.12 Z-Antrieb tauschen [03058631-xx]
Serviceanleitung SIPLACE C&P20, C&P20A, C&P20M 43
Aus-/Einbau
HINWEIS
Ggf. muss die Platine Zwischenverteiler mitgetauscht werden
Ab Z-Antrieben mit FS05 hat der Stecker X6 eine andere Form.
► Wird ein Z-Antrieb mit FS < 05 gegen einen Z-Antrieb mit FS >= 05 getauscht, dann muss
auch die Platine Zwischenverteiler getauscht werden.
Siehe Abschnitt Platine Zwischenverteiler C&P-Kopf tauschen [03002942-xx]

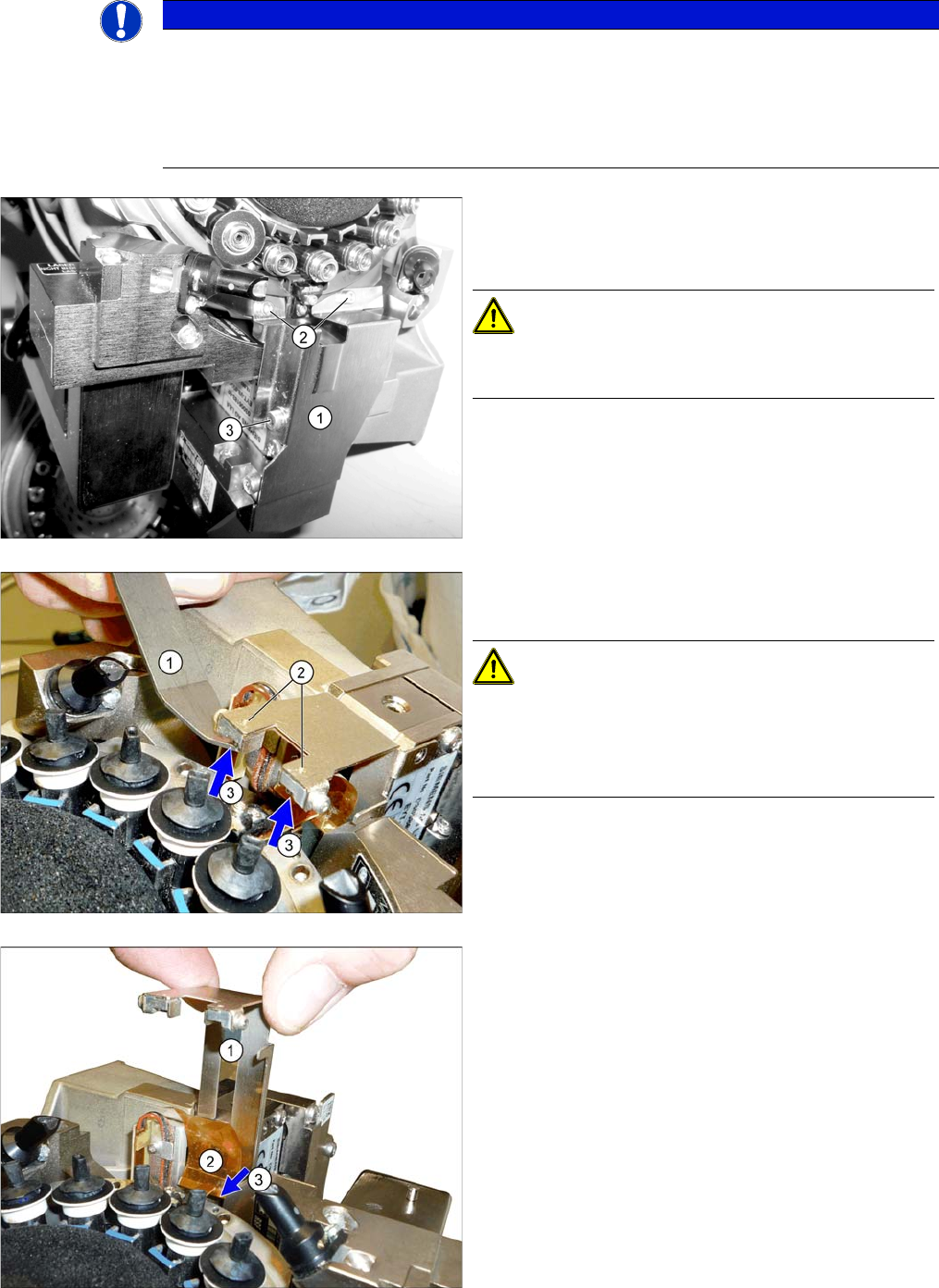

► Demontieren Sie das Abdeckblech (1) über der Z-
Achse. Lösen Sie dazu die Schrauben (2) und (3).
Nehmen Sie dann vorsichtig das Abdeckblech ab.
VORSICHT!
Achten Sie darauf die Prismen des BE-Sensors nicht zu
beschädigen.
► Entnehmen Sie mit dem Magnetentnahmeblech (1)
die beiden Magnete (3).
VORSICHT!
Sollten die Magnete fest sitzen, dann können Sie diese
von oben (2) mit einem spitzen Gegenstand
herausdrücken. Wird dabei die Folie beschädigt muss
diese auch getauscht werden.
► Ziehen Sie das Blech (1) heraus.
► Lösen Sie die Befestigungsschraube (3) der Folie (2)
und nehmen Sie die Folie heraus.
3 Servicearbeiten
3.12 Z-Antrieb tauschen [03058631-xx]
44 Serviceanleitung SIPLACE C&P20, C&P20A, C&P20M
► Stellen Sie die elektrischen Verbindungen wieder her. Fixieren Sie die Kabel mit Kabelbindern.
► Montieren Sie die Z-Antriebs-Einheit. Diese muss beim Anschrauben gegen den Anschlag gescho
-
ben werden. (Drehmoment 130 Ncm)
► Entfernen Sie das Druckregelventil (1). Dadurch wird
der Z-Antrieb zugänglich.
► Lösen Sie die beiden Befestigungsschrauben der
Rückholeinheit (2) und stecken Sie den elektrischen
Anschluss am Magnetventil und den Schlauch am
Druckluftanschluss ab.
► Entnehmen Sie die komplette Rückholeinheit (2).
► Entnehmen Sie von zwei benachbarten Segmenten
die Pipetten und Blendschaltteller. So lässt sich der
Z-Antrieb leichter ausfädeln.
► Lösen Sie die Befestigungsschraube (1) des Z-An
-
triebs.
► Drehen Sie den Stern in Mittelstellung.
► Fahren Sie den Z-Antrieb nach unten und fädeln Sie
den Rachen (2) aus dem Kugellager (3) des DP-An
-
triebs aus.
1
3
2
4
VORSICHT
Kabelführung überprüfen!
Achten Sie darauf, dass Sie das Flexkabel nicht berühren oder beschädigen!
► Entfernen Sie die Kabelbinder und stecken Sie die
Kabel am Zwischenverteiler ab:
⇨ Spursignale Inkrementalgeber
⇨ Lichtschranke unten
⇨ Linearmotor
► Fädeln Sie den Rachen (2) des neuen Z-Antriebs am
Kugellager (3) des DP-Antriebs ein. Der Rachen
muss einrasten.
