3 Servicearbeiten 3.12 Z-Antrieb tauschen [03058631-xx] Serviceanleitung SIPLACE C&P20, C&P20A, C&P20M 45 ► Montiere n Sie die R ückholeinheit und das Dr uckregelven til. ► Verfahren Sie für den we iteren Ein…
3 Servicearbeiten
3.12 Z-Antrieb tauschen [03058631-xx]
44 Serviceanleitung SIPLACE C&P20, C&P20A, C&P20M
► Stellen Sie die elektrischen Verbindungen wieder her. Fixieren Sie die Kabel mit Kabelbindern.
► Montieren Sie die Z-Antriebs-Einheit. Diese muss beim Anschrauben gegen den Anschlag gescho
-
ben werden. (Drehmoment 130 Ncm)

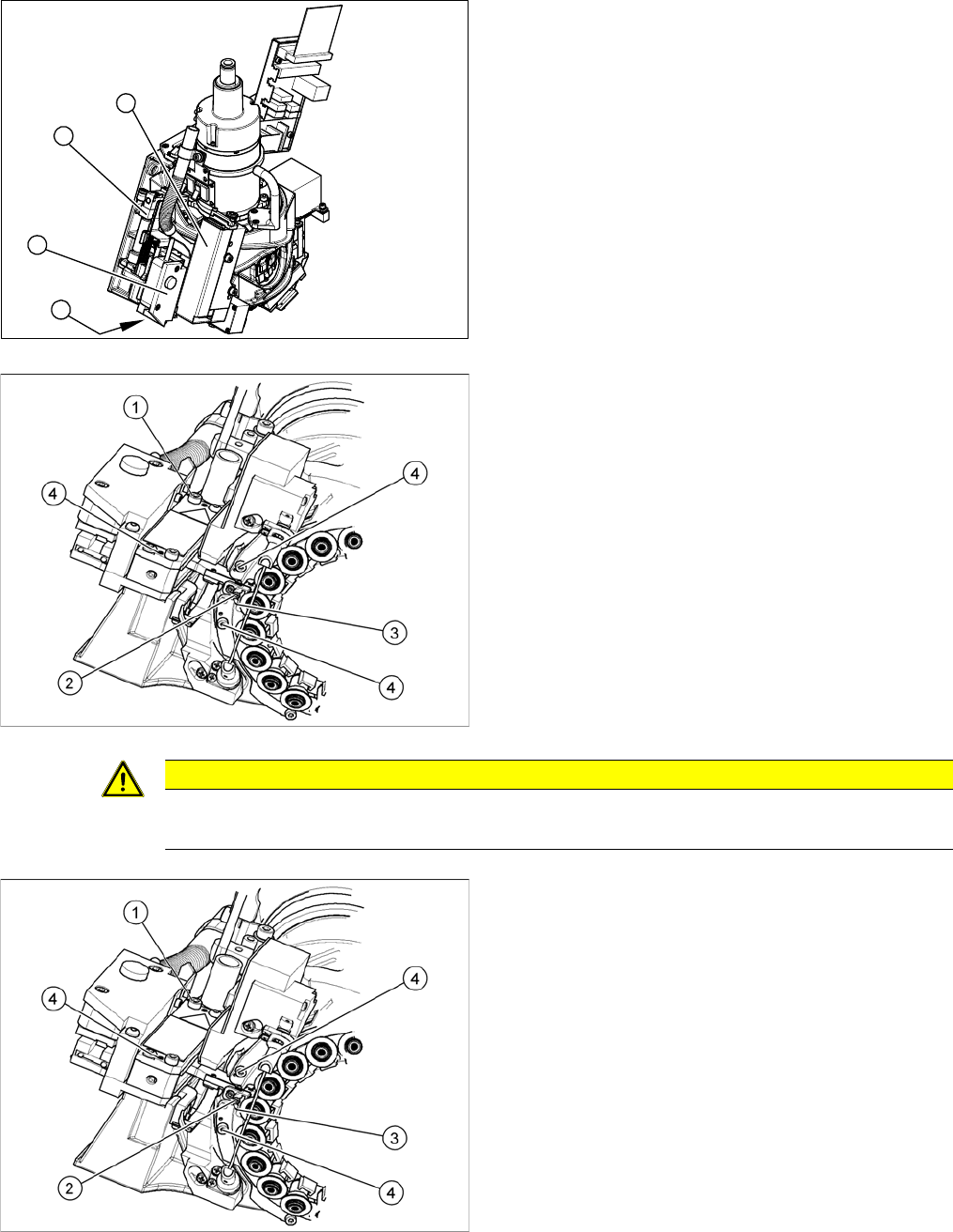

► Entfernen Sie das Druckregelventil (1). Dadurch wird
der Z-Antrieb zugänglich.
► Lösen Sie die beiden Befestigungsschrauben der
Rückholeinheit (2) und stecken Sie den elektrischen
Anschluss am Magnetventil und den Schlauch am
Druckluftanschluss ab.
► Entnehmen Sie die komplette Rückholeinheit (2).
► Entnehmen Sie von zwei benachbarten Segmenten
die Pipetten und Blendschaltteller. So lässt sich der
Z-Antrieb leichter ausfädeln.
► Lösen Sie die Befestigungsschraube (1) des Z-An
-
triebs.
► Drehen Sie den Stern in Mittelstellung.
► Fahren Sie den Z-Antrieb nach unten und fädeln Sie
den Rachen (2) aus dem Kugellager (3) des DP-An
-
triebs aus.
1
3
2
4
VORSICHT
Kabelführung überprüfen!
Achten Sie darauf, dass Sie das Flexkabel nicht berühren oder beschädigen!
► Entfernen Sie die Kabelbinder und stecken Sie die
Kabel am Zwischenverteiler ab:
⇨ Spursignale Inkrementalgeber
⇨ Lichtschranke unten
⇨ Linearmotor
► Fädeln Sie den Rachen (2) des neuen Z-Antriebs am
Kugellager (3) des DP-Antriebs ein. Der Rachen
muss einrasten.
3 Servicearbeiten
3.12 Z-Antrieb tauschen [03058631-xx]
Serviceanleitung SIPLACE C&P20, C&P20A, C&P20M 45
► Montieren Sie die Rückholeinheit und das Druckregelventil.
► Verfahren Sie für den weiteren Einbau in umgekehrter Reihenfolge.

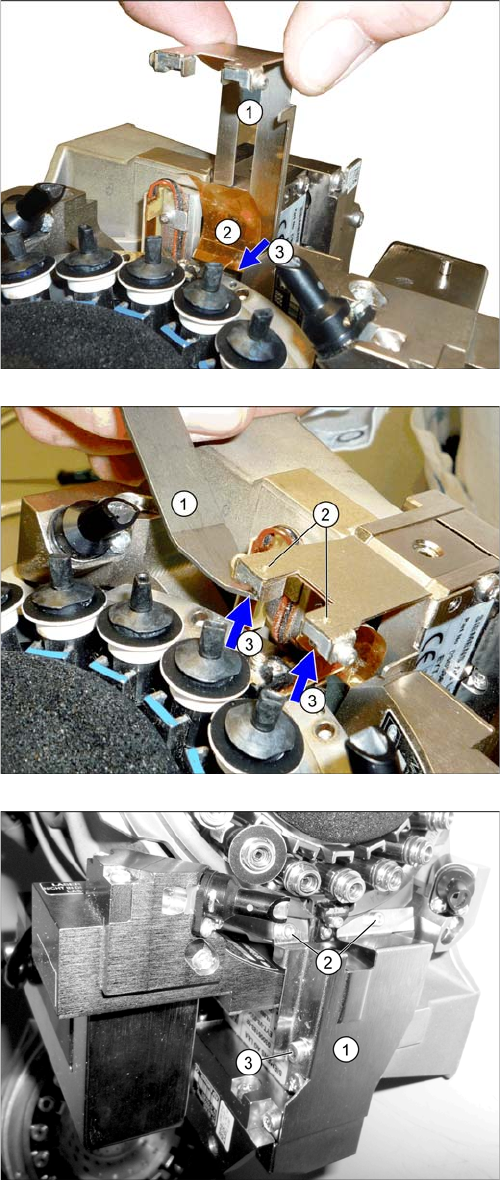

► Schrauben Sie die Folie (2) mit Schraube (3) fest.
► Setzen Sie das Blech (1) ein.
► Fädeln Sie die Folie in das Blech und setzen Sie die
Magnete (3) wieder ein. Die Folie wird durch die Ma
-
gnete in Position gehalten.
► Montieren Sie das Abdeckblech (1). Ziehen Sie die
Schrauben (2) handfest und die Schraube (3) mit ei
-
nem Drehmoment von 130 Ncm fest.
3 Servicearbeiten
3.13 Klemmplatte am DP-Antrieb tauschen [03005144-xx]
46 Serviceanleitung SIPLACE C&P20, C&P20A, C&P20M
► Starten Sie die Stationssoftware und führen Sie die Nullpunktkorrektur über Kulissenreferenzlauf
(SW60x) bzw. über die Einzelfunktionen des Kopfes (SW70x) durch.
3.13
3.13 Klemmplatte am DP-Antrieb tauschen [03005144-xx]
Klemmplatte am DP-Antrieb tauschen [03005144-xx]
Teile, Hilfsmittel und Werkzeug
▪ Klemmplatte [03005144-xx]
▪ Ggf. Werkzeug für den Ausbau des Kopfes (Siehe Serviceanleitung Ihrer Maschine)
Übersicht
Vorbereitung
► Bauen Sie den Kopf aus der Maschine aus. Für den Aus- und Einbau des Bestückkopfes lesen Sie
die Serviceanleitung Ihrer Maschine.
Ausbau
► Lösen Sie die Befestigungsschraube der Klemmplatte.
Einbau
► Verfahren Sie für den Einbau in umgekehrter Reihenfolge.
VORSICHT
Kulissenreferenzlauf schlägt fehl
► Sollte der Kulissenreferenzlauf fehlschlagen, dann muss die Einstellung der Rachen am Z-
Antrieb überprüft werden.
1. Klemmplatte
