4 Messmittel und Werkzeuge 4.3 Einstelllehre Rachen für C&P20, C&P20A und C&P20M [0 3045455 -xx] 48 Serviceanleitung SIPLACE C&P20, C&P20A, C&P20M 4.3 4 . 3 E in s t e llle h r e R a c h e n f ü r…
4 Messmittel und Werkzeuge
4.1 Universal-Bestückkopf-Montageständer [03056231-xx]
Serviceanleitung SIPLACE C&P20, C&P20A, C&P20M 47
4
4 Messmittel und Werkzeuge
Messmittel und Werkzeuge
4.1
4.1 Universal-Bestückkopf-Montageständer [03056231-xx]
Universal-Bestückkopf-Montageständer [03056231-xx]
4.2
4.2 Kalibrierteil [03034148-xx]
Kalibrierteil [03034148-xx]

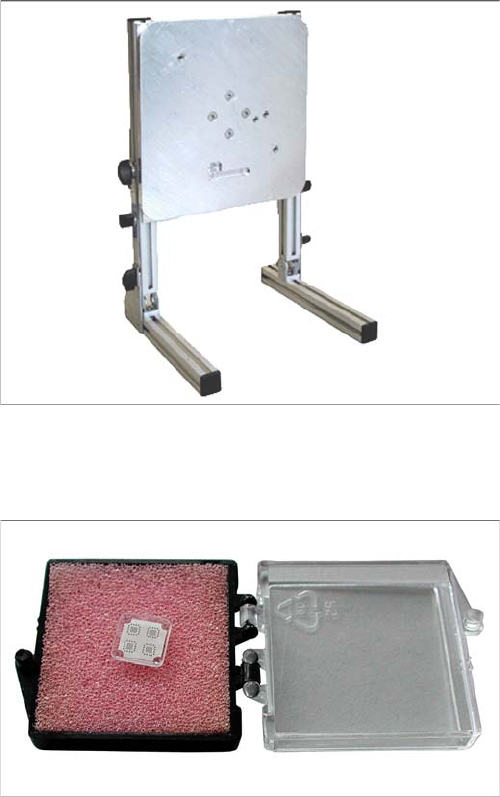

Der Universal-Bestückkopf-Montageständer ist für Twin
-
Head, C&P20-, CPP-, IC- und DLM-Köpfe geeignet.
Einsatz:
Diese Kalibrierteil kommt für folgende Bestückköpfe zum
Einsatz:
▪ C&P20
▪ C&P20A
▪ C&P20M
▪ CPP (nur an der X4i S ohne stationäre Kamera)
4 Messmittel und Werkzeuge
4.3 Einstelllehre Rachen für C&P20, C&P20A und C&P20M [03045455-xx]
48 Serviceanleitung SIPLACE C&P20, C&P20A, C&P20M
4.3
4.3 Einstelllehre Rachen für C&P20, C&P20A und C&P20M [03045455-xx]
Einstelllehre Rachen für C&P20, C&P20A und C&P20M
[03045455-xx]
Inhalt des "Kit für Racheneinstellung C&P20" [03058847-xx]:
▪ Racheeinstelllehre mit 2x Inbusschrauben M2,5x12 mm [03045455-xx]
▪ 4 Stück Fühlerlehren 0,01 mm [03058840-xx]
▪ Fühlerlehre 0,04 mm [03058839-xx]
▪ Schlauchstück D12 Länge 20 mm [03058392-xx]
▪ Gummischlauch zum Schutz des BE-Sensors
▪ 10x Blendschaltteller [03013091-xx]
4.4
4.4 Antistatik-Pinzetten
Antistatik-Pinzetten

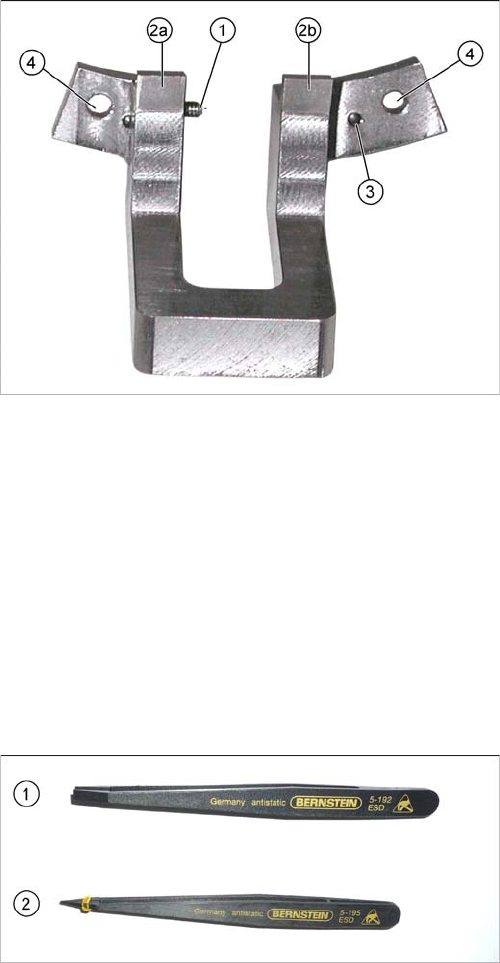

1. Seitlicher Anschlag für Rachen
2. 2a und 2b: Auflageflächen Rachen
3. Zentrierstifte für die Genauigkeit zum Laufring
4. Befestigung der Lehre am Laufring (Schrauben -->
M2.5x12 mm)
Diese Einstelllehre dient der Einstellung des Kopf-
Übergangs vom Laufring zum Rachen an der Z-Achse.
1. Antistatik-Pinzetten Typ Bernstein 5
-
192
[00377393
-
xx]
2. Antistatik-Pinzetten Typ Bernstein 5
-
195
[00377394
-
xx]
5 Einstellarbeiten
5.1 Übersicht Ersatzteile und Einstellungen am C&P20A
Serviceanleitung SIPLACE C&P20, C&P20A, C&P20M 49
5
5 Einstellarbeiten
Einstellarbeiten
5.1
5.1 Übersicht Ersatzteile und Einstellungen am C&P20A
Übersicht Ersatzteile und Einstellungen am C&P20A
Beschreibung (Ersatzteil) Hilfsmittel Einstellwerte
BE-Kamera Kalibrierteil
Inbusschlüssel
Vermessen der digitalen BE-Kamera
Digitaler Vakuumerzeuger CACCIA Firmwaredownload möglich
Leseeinheit Z-Achse
(kein Ersatzteil)
Fühlerlehre 0,4 mm ▪ 0,4 mm zwischen Inkrementalgeber und
–maßstab
Z-Antrieb komplett
▪ Inkrementalgeber
▪ Linearmotor
Inbusschlüssel Z-Antrieb bei Montage gegen die Anschläge
drücken.
▪ Ermitteln der Z- und Stern-Nullpunktkor
-
rektur
Rückholeinheit Z-Achse Betätiger der Rückholeinheit auf Anschlag
einstellen, so dass die Z-Achse oben ist und
der Stern sich frei drehen kann
Lichtschranke Z-Achse unten
(kein Ersatzteil)
Prüfstift 1,0 mm Abstand 1,0 mm
BE-Sensor Funktion überprüfen
Firmwaredownload möglich
Schalldämpfer 10 mm Gabelschlüssel keine
Vakuumhaltekreis komplett
▪ Vakuumerzeuger
▪ Schalldämpfer
▪ Spezialschraube
10 mm Gabelschlüssel
Inbusschlüssel
Segment mit DP-Antrieb Pinzette mit Plastikspit
-
zen
Inbusschlüssel
Einstellungen keine, Firmwaredownload
möglich, Segment-Offset (oben, unten) kali
-
brieren.
Sternträger komplett
(kein Ersatzteil)
Inbusschlüssel Ermittelung der Stern- und Z-Nullpunktkor
-
rektur.
E/D-Übertrager (Schleifring)
komplett (nur für SIPLACE-
Service)
Inbusschlüssel Ermittlung der Z- und Stern-Nullpunktkorrek
-
tur
