5 Einstellarbeiten 5.4 Nullpunktkorrektur für Stern- und Z- Achse 5.4.1 Kopfspezifis che Daten nach manuellem Kopftausch in die Maschinendaten 52 Serviceanleitung SIPLACE C&P20, C&P20A, C&P20M 5.4 5 . 4 N u l…

5 Einstellarbeiten

5.3.1 Köpfe und Kameras kalibrieren 5.3 Kalibrierung

Serviceanleitung SIPLACE C&P20, C&P20A, C&P20M 51

5.3.1

5.3.1 Köpfe und Kameras kalibrieren

Köpfe und Kameras kalibrieren

5.3.2

5.3.2 Ablauf der Kalibrierung (C&P, CPP, DLM)

Ablauf der Kalibrierung (C&P, CPP, DLM)

Ablauf der C&P-Kalibrierung

► Wechseln Sie in die Bedienebene Service (Kunde).

► Wechseln Sie in das Service-Menü und wählen

Sie Maschinenkalibrierung oder Automatische Kalib

rierung (je nach SW-Version).

► Wählen Sie 8. Kopf und Kameras aus und klicken Sie

Weiter.

► Wählen Sie auf der nächsten Seite die Portale aus,

auf denen sich die zu kalibrierenden Köpfe befinden

und klicken Sie Weiter.

► Als Nächstes werden die Bedingungen für die Kalib

rierung überprüft (Pipette, Kalibrierteil, usw.). Folgen

Sie den Anweisungen.

Danach wird die Kalibrierung gestartet. Alle notwendigen

Zwischenschritte (Kopfhöhe, etc.) werden automatisch

durchgeführt.

5 Einstellarbeiten

5.4 Nullpunktkorrektur für Stern- und Z-Achse 5.4.1 Kopfspezifische Daten nach manuellem Kopftausch in die Maschinendaten

52 Serviceanleitung SIPLACE C&P20, C&P20A, C&P20M

5.4

5.4 Nullpunktkorrektur für Stern- und Z-Achse

Nullpunktkorrektur für Stern- und Z-Achse

5.4.1

5.4.1 Kopfspezifische Daten nach manuellem Kopftausch in die Maschinendaten übertragen

Kopfspezifische Daten nach manuellem Kopftausch in die Maschinendaten übertragen

Kopfspezifische Daten manuell übertragen

Voraussetzung: Der Kopf muss referenziert sein (Stern- und Z-Achse).

5.4.2

5.4.2 Kulissenreferenzlauf (im SITEST)

Kulissenreferenzlauf (im SITEST)

► Starten Sie den SITEST --> Kopf - Funktionen

HINWEIS

Fast Head Exchange

Wird ein Kopftausch über die Funktion FHE durchgeführt, dann werden die kopfspezifischen

Daten automatisch übertragen.

► Wechseln Sie in den Bedienerlevel SIPLACE (Kun

de).

► Wählen Sie Einzelfunktionen (Sensoren und Funktio

nen überprüfen) --> Sensoren und Funktionen

von bestimmten Komponenten überprüfen .

► Wählen Sie den entsprechenden Kopf.

► Wählen Sie Z-Achse.

► Wählen Sie Nullpunktkorrekturdaten.

► Wählen Sie im Bereich Kopf-EEPROM den entspre

chenden Parameter aus, klicken Sie auf Bearbeiten

und tragen Sie den entsprechenden Wert ein.

► Übertragen Sie die Daten mit dem Pfeil-Button vom

Kopf-EEProm in die Maschinendaten.

► Wählen Sie nach der Korrektur der Parameter Kopf-

und Maschinendaten schreiben.

► Wiederholen Sie die Einstellung für die Stern-Achse.

HINWEIS

Nach Servicearbeiten am C&P20

Die Funktion Nullpunkt Z-Achse und Stern-Achse kalibrieren sollte nach Servicearbeiten am

C&P20 Kopf durchgeführt werden.

5 Einstellarbeiten

5.4.2 Kulissenreferenzlauf (im SITEST) 5.4 Nullpunktkorrektur für Stern- und Z-Achse

Serviceanleitung SIPLACE C&P20, C&P20A, C&P20M 53

Nach Servicearbeiten an der Z-Achse oder Sternachse müssen die Nullpunktkorrekturen neu aufge

nommen werden.

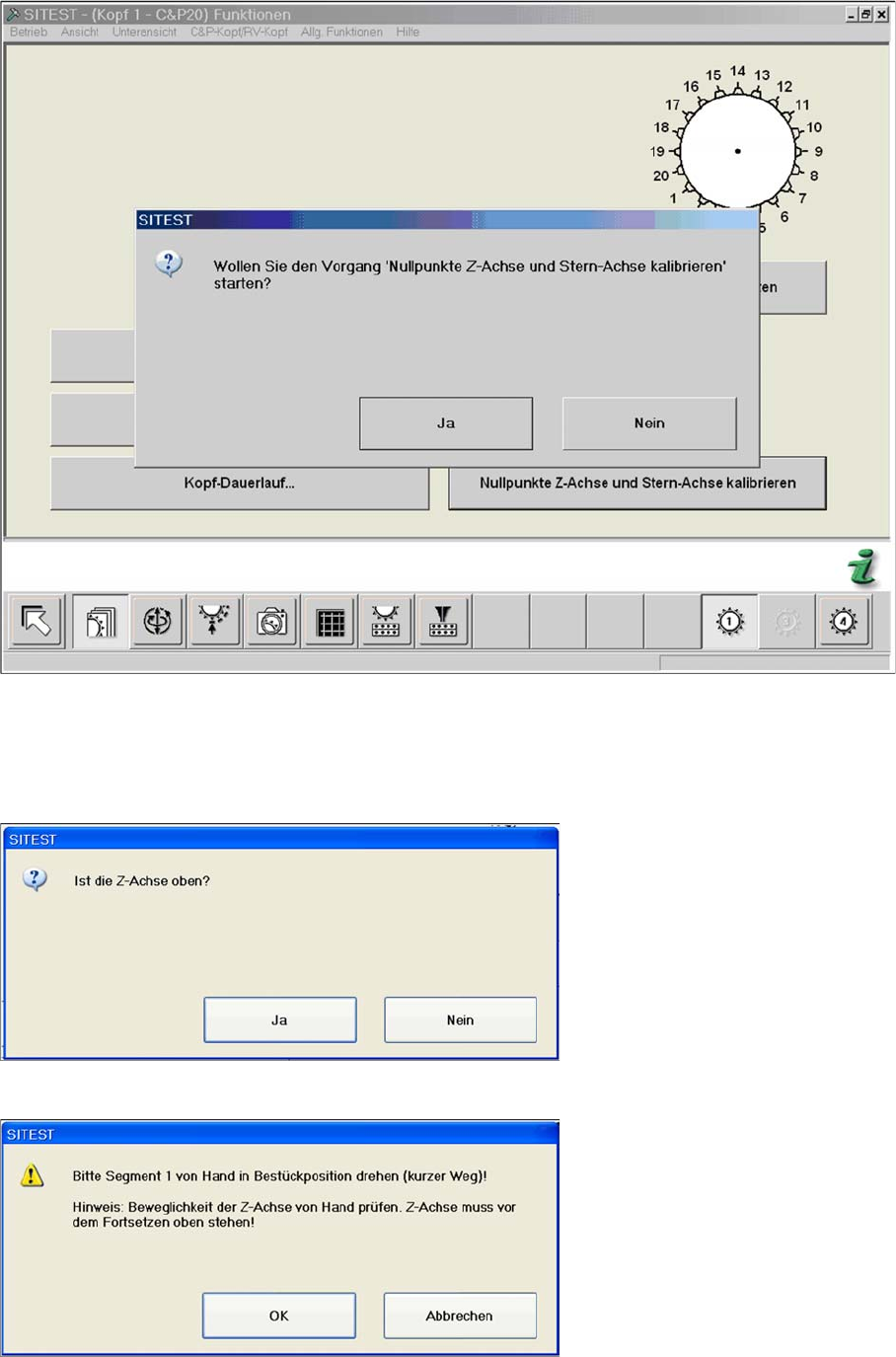

► Drücken Sie den Button Nullpunkt Z-Achse und Stern-Achse kalibrieren

► Bestätigen Sie die Abfrage mit JA.

► Überprüfen Sie die Position der Z-Achse und drücken Sie JA.

► Drehen Sie den Stern auf dem kürzesten Weg mit dem Segment 1 in die Bestückposition.

► Drücken Sie die Start-Taste an der Maschine.
