6 Platinenbeschreibung 6.1 Zwischenverteiler C&P2 0 [03002942-xx] 64 Serviceanleitung SIPLACE C&P20, C&P20A, C&P20M DIP-Schalter S1 [03002942-09] DIP-Schalter S2 [03002942-09] Weitere Informationen: V17 Y…
6 Platinenbeschreibung
6.1 Zwischenverteiler C&P20 [03002942-xx]
Serviceanleitung SIPLACE C&P20, C&P20A, C&P20M 63
6
6 Platinenbeschreibung
Platinenbeschreibung
6.1
6.1 Zwischenverteiler C&P20 [03002942-xx]
Zwischenverteiler C&P20 [03002942-xx]
03002942-09
LED [03002942-09]

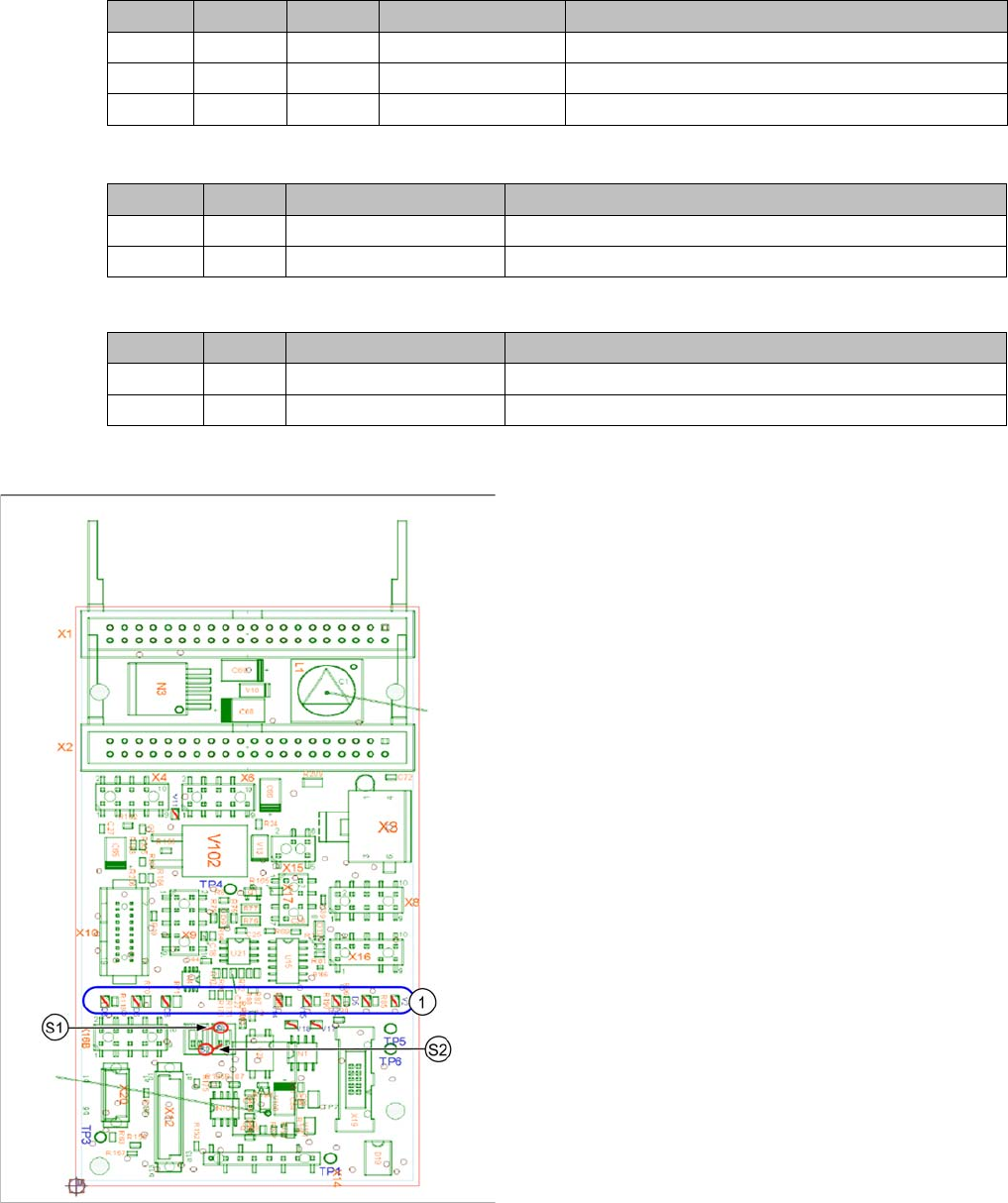

1. Zwischenverteilerplatine am C&P20(A)-Kopf
LED Farbe Status Signalname Beschreibung
D3 GN ON 5V+ +5VDC Betriebsspannung
D4 YE ON Z_UNTEN Z-unten-Sensor aktiviert
D5 YE ON Z_OBEN Z-oben-Sensor aktiviert
D6 GN ON 15V+ +15VDC Betriebsspannung
D8 GN ON 15V- -5VDC Betriebsspannung
V2 GN ON V4_OUT Z-Ventil aktiviert
V11 YE ON EN_FESTO Rückholzylinder aktiviert
V14 GN ON 24V+_VHS +24VDC Betriebsspannung für VHS
V15 GN ON 24V+_DP +24VDC Betriebsspannung für DP
6 Platinenbeschreibung
6.1 Zwischenverteiler C&P20 [03002942-xx]
64 Serviceanleitung SIPLACE C&P20, C&P20A, C&P20M
DIP-Schalter S1 [03002942-09]
DIP-Schalter S2 [03002942-09]
Weitere Informationen:
V17 YE ON Potenzialdifferenz zwischen GND und GND_VHS
V18 YE ON Potenzialdifferenz zwischen GND und GND_VHS
V106 RD ON 24V+_VHS Fehler in der 24VDC-Versorgung für VHS
Schalter Status Signalname Beschreibung
S1.1 OFF CAN_ID CAN_ID-Signal für Rückholeinheit deaktiviert
S1.2 ON CAN_TEST -
Schalter Status Signalname Beschreibung
S2.1 OFF Q1 Q1 nicht überbrücken
S2.2 ON Z_UNTEN Lichtschranke Z-unten
LED Farbe Status Signalname Beschreibung
Zwischenverteiler
Folgende Versorgungsspannungen und Signale werden
vom Zwischenverteiler an die einzelnen
Bestückkopfbaugruppen bzw. an die Kopfplatine weiter
-
geleitet:
1. Die LEDs zeigen die Betriebsspannungen am Kopf
und die Zustände der Sensoren
▪ Stecker X1, 40-polig: Verbunden mit Stecker X1 der
Kopfadapterplatine
▪ Stecker X2, 40-polig: Verbunden mit Stecker X2 der
Kopfadapterplatine
▪ Stecker X3: Anschluss für den Sternmotor
▪ Stecker X4: Anschluss für die Inkrementalgeber des
Stern
▪ Stecker X6: Anschluss für die Inkrementalgeber der
Z-Achse
▪ Stecker X8: Anschluss für den Z-Motor
▪ Stecker X9: Anschluss für den BE- Sensor
▪ Stecker X12: Anschluss für Druckregelventil
▪ Stecker X14: Teststecker X14_3: +5 V/X14_4: +15 V/
X14_5: -15 V/X14_7:24 V für DP-Motoren
▪ Stecker X15: Anschluss für die Rückholeinheit
▪ Stecker X16: Interner CAN-Bus C&P20A
6 Platinenbeschreibung
6.1 Zwischenverteiler C&P20 [03002942-xx]
Serviceanleitung SIPLACE C&P20, C&P20A, C&P20M 65
Schalter S1
Die Standardeinstellung der Schalter ist fett gedruckt.
Schalter S2
Die Standardeinstellung der Schalter ist fett gedruckt.
Bedeutung der LEDs

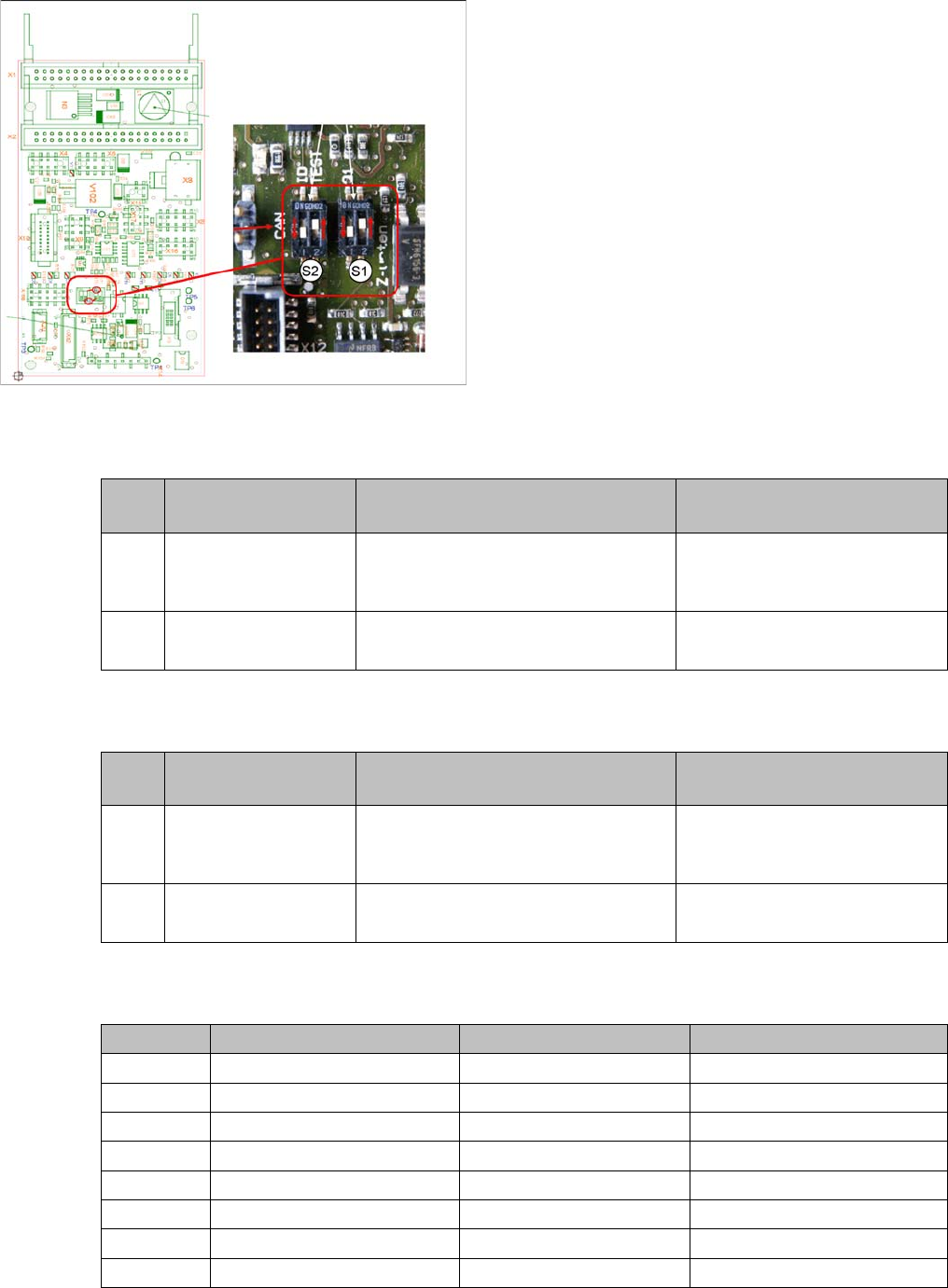

Zwischenverteiler – Lage der DIP-Schalter
S1, S2: DIP-Schalter
Nr. Funktion Schalterstellung = 0 (Offen) Schalterstellung = 1 (geschlos
-
sen)
S1.1 CAN-Test Normalbetrieb: 1-Wire-Kopf-CAN-
Bus nur mit Motherboard betriebsbe
-
reit
Testbetrieb: Betrieb auch ohne
Motherboard möglich
S1.2 CAN-ID-Umschal
-
tung Druckregelventil
CAN-ID aktiv für Druckregelventil
0x6B0
CAN-ID für Druckregelventil
0x6B8 (Testbetrieb)
Nr. Funktion Schalterstellung = 0 (Offen) Schalterstellung = 1 (geschlos
-
sen)
S2.1 Z-unten-Sensor: LED
einschalten
LED wird nur bei Betrieb
eingeschaltet
LED immer ein (Testbetrieb,
z. B. zur Erkennung der Pipet
-
tenfederung mit Oszi)
S2.2 Z-unten-Sensor: LED
getaktet ansteuern
LED wird bei Betrieb getaktet
angesteuert
LED ist bei Betrieb immer ein
-
geschaltet
Nr. Funktion An Aus
D3 +5 V vorhanden nicht vorhanden
D4 Z-unten ausgelöst nicht ausgelöst
D5 Z-unten-Reset Reset nicht Reset
D6 +15 V vorhanden nicht vorhanden
D7 +24 V_IN
D8 -15 V vorhanden nicht vorhanden
V2 Z-Rückhol-Ventil angesteuert (unten) nicht angesteuert (oben)
V11 Enable Druckregelventil Fehler Druckregelventil Druckregelventil OK
