6 Platinenbeschreibung 6.3 ED-Verteiler C&P20 [03003082-xx] 68 Serviceanleitung SIPLACE C&P20, C&P20A, C&P20M 6.3 6 . 3 E D - V e r t e ile r C & P 2 0 [ 0 3 0 0 3 0 8 2 - x x ] ED-Verteiler C&P20…
6 Platinenbeschreibung
6.2 VLT23 [03003002-xx]
Serviceanleitung SIPLACE C&P20, C&P20A, C&P20M 67
6.2
6.2 VLT23 [03003002-xx]
VLT23 [03003002-xx]
03003002-04

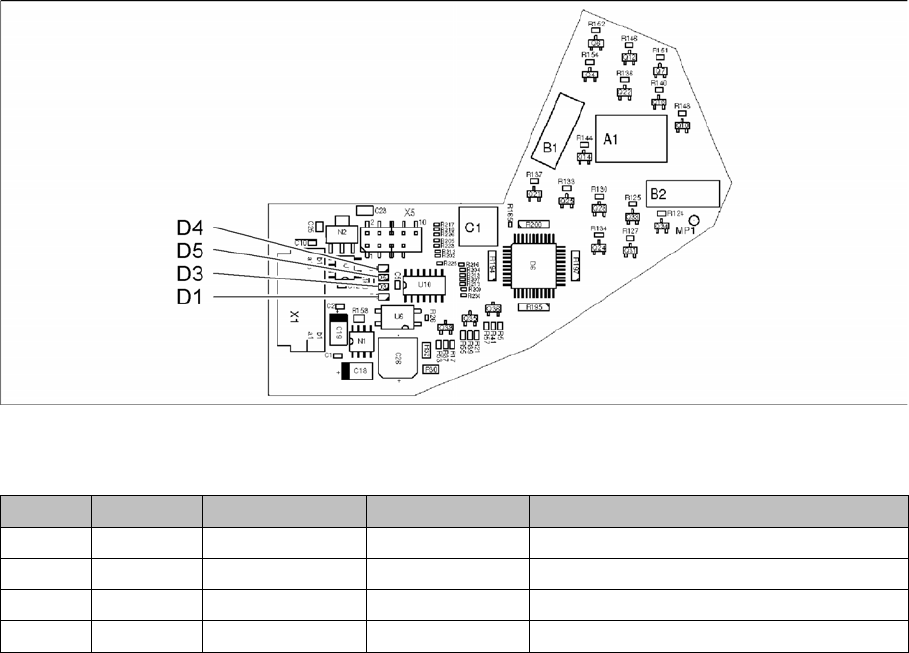

LED [03003002-04]
LED Farbe Status Signalname Beschreibung
D1 GN ON 40V_IN +40VDC Betriebsspannung
D3 GN ON 15V+ +15VDC Betriebsspannung
D4 GN ON 15V- -15VDC Betriebsspannung
D5 GN ON 5V+ +5VDC Betriebsspannung
6 Platinenbeschreibung
6.3 ED-Verteiler C&P20 [03003082-xx]
68 Serviceanleitung SIPLACE C&P20, C&P20A, C&P20M
6.3
6.3 ED-Verteiler C&P20 [03003082-xx]
ED-Verteiler C&P20 [03003082-xx]
03003082-04
LED [03003082-04]
LED Farbe Status Signalname Beschreibung
H1 GN ON P3V3 +3.3VDC Betriebsspannung
