15 Bestückköpfe SIPLACE SX4 SIPLACE MultiStar (CPP) SIPLACE MultiStar BE-Kameratyp 30 (CPP) SIPLACE MultiStar BE-Kamertyp 33 (CPP) BE-S pektrum a a) Beachten Sie bitte, dass das bestü ckbare BE-Spektrum auch vo n den Pad…
14
Bestückköpfe SIPLACE SX4
SIPLACE SpeedStar (C&P20)
SIPLACE SpeedStar
BE-Kameratyp 23
(C&P20)
SIPLACE SpeedStar
BE-Kameratyp 41
(C&P20)
BE-Spektrum
a
a) Beachten Sie bitte, dass das bestückbare BE-Spektrum auch von den Pad Geometrien, den kundenspe-
zifischen Standards, den BE-Verpackungstoleranzen und den BE-Toleranzen beeinflusst wird.
01005 bis 2220, Melf, SOT,
SOD
01005 bis 2220, Melf, SOT,
SOD, Bare-Die, Flip-Chip
BE-Spezifikationen
max. Höhe
min. Beinchenraster
min. Beinchenbreite
min. Ballraster
min. Balldurchmesser
min. Abmessungen
max. Abmessungen
max. Gewicht
4 mm
0,25 mm
0,1 mm
0,4 mm
0,2 mm
0,4 mm x 0,2 mm
6 mm x 6 mm
1 g
4 mm
0,08 mm
0,03 mm
0,10 mm
0,05 mm
0,12 mm x 0,12 mm
6 mm x 6 mm
1 g
Programmierbare
Aufsetzkraft
1,5 - 4,5 N 1,5 - 4,5 N
Pipettentypen 10xx, 11xx, 12xx 10xx, 11xx, 12xx
X/Y-Genauigkeit
b
b) Genauigkeitswert gemessen gemäß herstellerneutralem IPC-Standard.
± 41 µm / 3
± 55 µm / 4
± 41 µm / 3
± 55 µm / 4
Winkelgenauigkeit ± 0,5° / 3
± 0,7° / 4
± 0,5° / 3
± 0,7° / 4
Beleuchtungsebenen 5 5
Einstellmöglichkeiten der
Beleuchtungsebenen
256
5
256
5
15

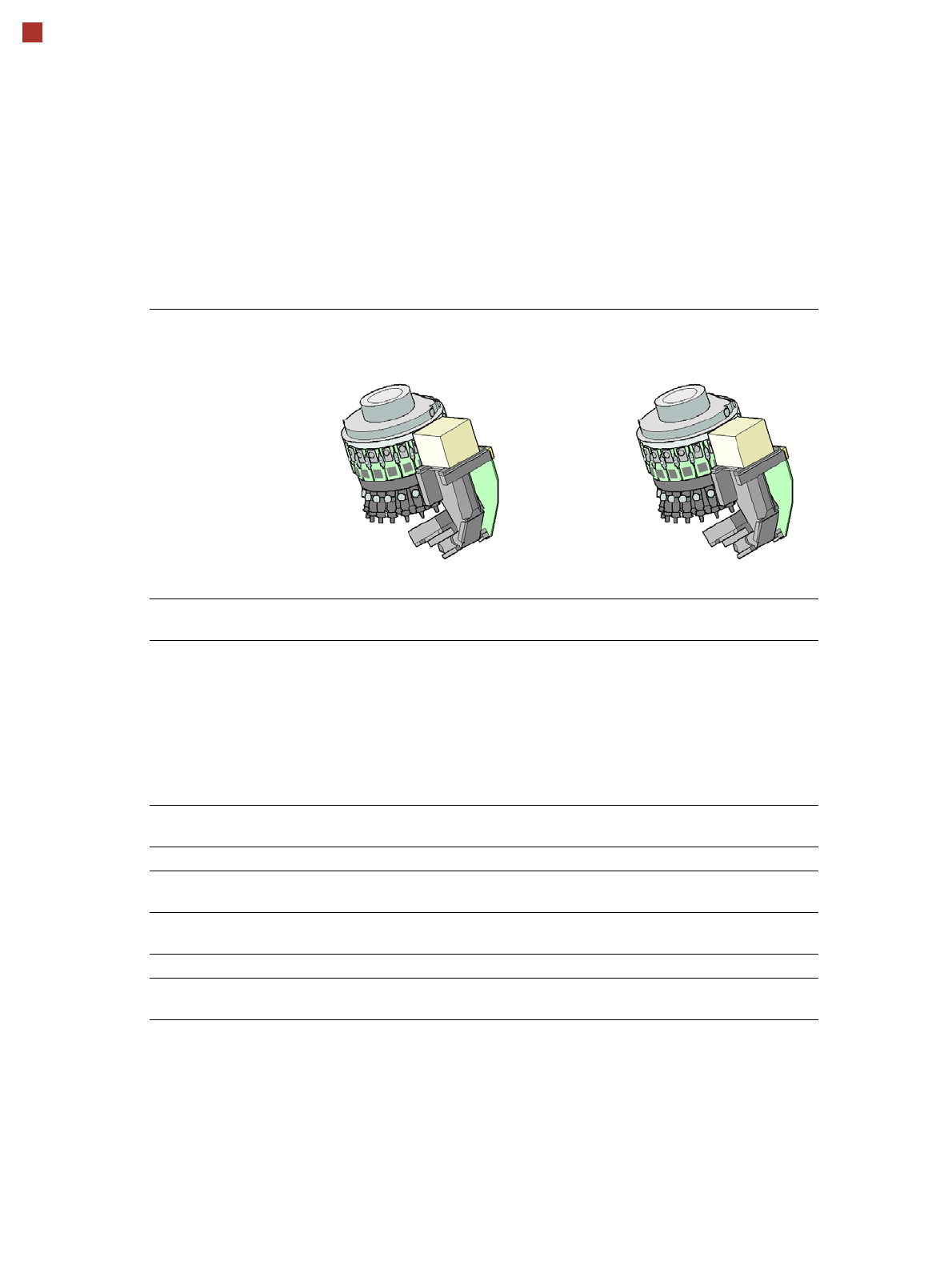

Bestückköpfe SIPLACE SX4
SIPLACE MultiStar (CPP)
SIPLACE MultiStar
BE-Kameratyp 30
(CPP)
SIPLACE MultiStar
BE-Kamertyp 33
(CPP)
BE-Spektrum
a
a) Beachten Sie bitte, dass das bestückbare BE-Spektrum auch von den Pad Geometrien, den kundenspezifischen Stan-
dards, den BE-Verpackungstoleranzen und den BE-Toleranzen beeinflusst wird.
01005 bis 27 mm x 27 mm 0402 bis 50 mm x 40 mm
BE-Spezifikationen
max. Höhe
b
max. Höhe
c
min. Beinchenraster
min. Beinchenbreite
min. Ballraster
min. Balldurchmesser
min. Abmessungen
max. Abmessungen
max. Gewicht
b) CPP-Kopf: in niedriger Montageposition (stationäre BE-Kamera nicht möglich).
c) CPP-Kopf: in hoher Montageposition
6,0 mm
8,5 mm
0,3 mm
0,15 mm
0,25 mm
d
0,35 mm
e
0,14 mm
d
0,20 mm
e
0,4 mm x 0,2 mm
27 mm x 27 mm
4 g
d) für BE < 18 mm x 18 mm
e) für BE ≥ 18 mm x18 mm
11,5 mm
0,3 mm
0,15 mm
0,35 mm
0,2 mm
1,0 mm x 0,5 mm
50 mm x 40 mm
8 g
Programmierbare
Aufsetzkraft
1,0 - 10 N 1,0 - 10 N
Pipettentypen 20xx, 28xx 20xx, 28xx
X/Y-Genauigkeit
f
f) Genauigkeitswert gemessen gemäß herstellerneutralem IPC-Standard.
± 41 µm / 3
± 55 µm / 4
± 34 µm / 3
± 45 µm / 4
Winkelgenauigkeit ± 0,4° / 3
g
, ± 0,5° / 3
h
± 0,5° / 4
g
, ± 0,7° / 4
h
g) BE-Abmessungen zwischen 6 mm x 6 mm und 27 mm x 27 mm.
h) BE-Abmessungen kleiner 6 mm x 6 mm.
± 0,2° / 3
± 0,3° / 4
Beleuchtungsebenen 5 6
Einstellmöglichkeiten der
Beleuchtungsebenen
256
5
256
6
16
Bestückköpfe SIPLACE SX4
SIPLACE MultiStar (CPP)
Erhöht Leistung & Flexibilität
Der SIPLACE Multistar ist
die perfekte SIPLACE
Lösung:
• in einer Produktionsumge-
bung von zunehmend stei-
gender Komplexität
• für vielfältiger werdenden
Rüstungs- und Produkti-
onsstrategien
• bei einem breiteren Spek-
trum an Bauelementen
• bei häufigeren Produkt-
wechseln.
Selbst bei der Bestückung
von größeren Bauelementen
ist kein merkbarer Leistungs-
verlust zu verzeichnen. Der
SIPLACE Multistar passt
sich perfekt in eine flexible
und geschwindigkeitsopti-
mierte Produktionsumge-
bung ein.
Ein Kopf für alle Anwen-
dungen
• Der SIPLACE MultiStar
bietet höchste Flexibiltät
• Er kombiniert den Coll-
ect&Place Modus mit dem
Pick&Place Modus

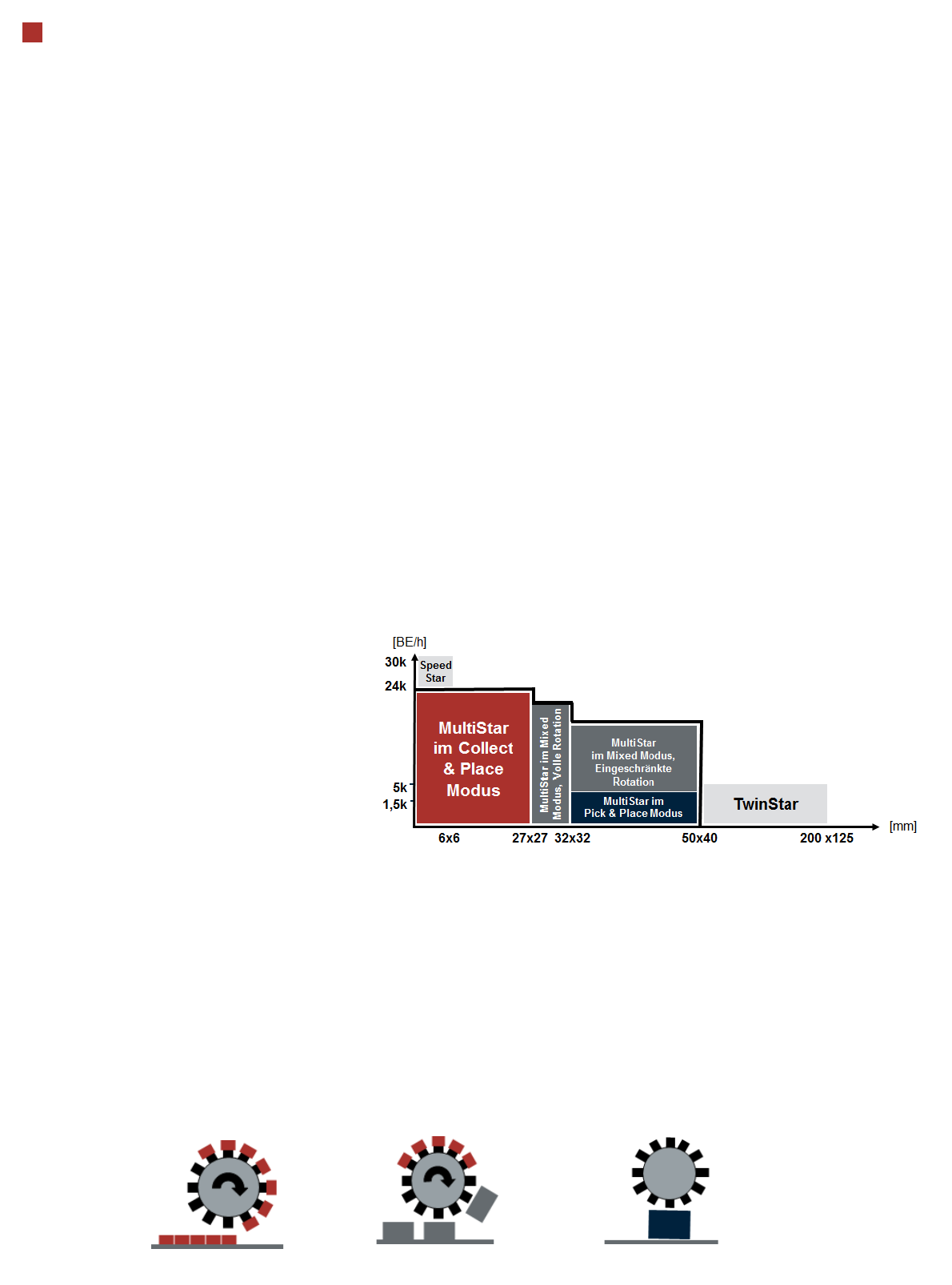

Ein Kopf unterstützt drei
Bestückmodi:
Eliminierung von Engpäs-
sen
• Ein breiteres Bauele-
mente-Spektrum
• Optimale Linienauslas-
tung
• Mehr Zuführmodul-Spu-
ren für den TwinStar
• Durchsatz-Verbesserung
durch perfekte Linienaus-
nutzung
• Mehr Produkte in einer
Rüst-Familie
Durchsatz
• Bis zu 23.000 BE/h
Benchmark Wert
• Bis zu 19.000 BE/h IPC
9850 Leistung
Collect&Place Modus
Pick&Place Modus
Mixed Modus
