Leiterplattentransport SIPLACE SX4
Flexibler Doppeltransport
Flexibler Doppeltransport
Um das Spektrum der zu ver-
arbeitenden Leiterplatten so
breit wie möglich zu halten -
und das bei maximaler Pro-
duktivität - bietet der flexible
SIPLACE Doppeltransport
die Möglichkeit, sich sowohl
für den Einfachtransport-
Modus als auch für den Dop-
peltransport-Modus zu ent-
scheiden. Beim Doppeltrans-
port-Modus werden zwei Lei-
terplatten entweder gleich-
zeitig (synchroner Betrieb)
oder abwechselnd (asyn-
chroner Betrieb) in den
Bestückautomaten gefahren
und bestückt. Damit wird die
Bearbeitung von Ober- und
Unterseite einer Leiterplatte
in einer Linie ermöglicht.
Synchroner Betrieb
Im synchronen Betrieb wer-
den zwei Leiterplatten gleich-
zeitig in die Bestückposition
transportiert. Sie werden als
gemeinsamer Nutzen bear-
beitet. Bei Produkten mit
stark unterschiedlichem
Bestückinhalt werden durch
die gemeinsame Optimie-
rung des gesamten Bestü-
ckinhalts beider Leiterplatten
Leistungssteigerungen
erzielt.
Asynchroner Betrieb
Im asynchronen Betrieb wird
immer eine Leiterplatte in
einer Transportspur
bestückt, während eine
andere in der zweiten Trans-
portspur in die Bestückpositi-
on gefahren wird. Damit lässt
sich die volle Transportzeit
einsparen, was speziell bei
Leiterplatten mit geringer
Taktzeit zu einer erheblichen
Leistungssteigerung führt.
Der Bestückprozess beginnt,
sobald eine Leiterplatte in
den Bearbeitungsbereich
transportiert wurde.
I-Placement
Zusätzlich zum synchronen
und asynchronen Transport-
modus wurde für die
SIPLACE SX4 ein weiteres
Bestückkonzept entwickelt:
das I-Placement. Hier arbei-
ten beide Köpfe gleichzeitig
und bestücken völlig unab-
hängig voneinander jeweils
eine Leiterplatte. Dadurch
wird eine nochmalige Leis-
tungssteigerung erreicht.
Der Hintergrund: die
Bestückköpfe und Bauele-
mente-Zuführmodule der
SIPLACE SX4 haben die
Bauelementeaufnahme der-
art beschleunigt, dass nicht
mehr diese, sondern der
Transportweg zur Leiter-
platte zum geschwindigkeits-
begrenzenden Faktor wurde.

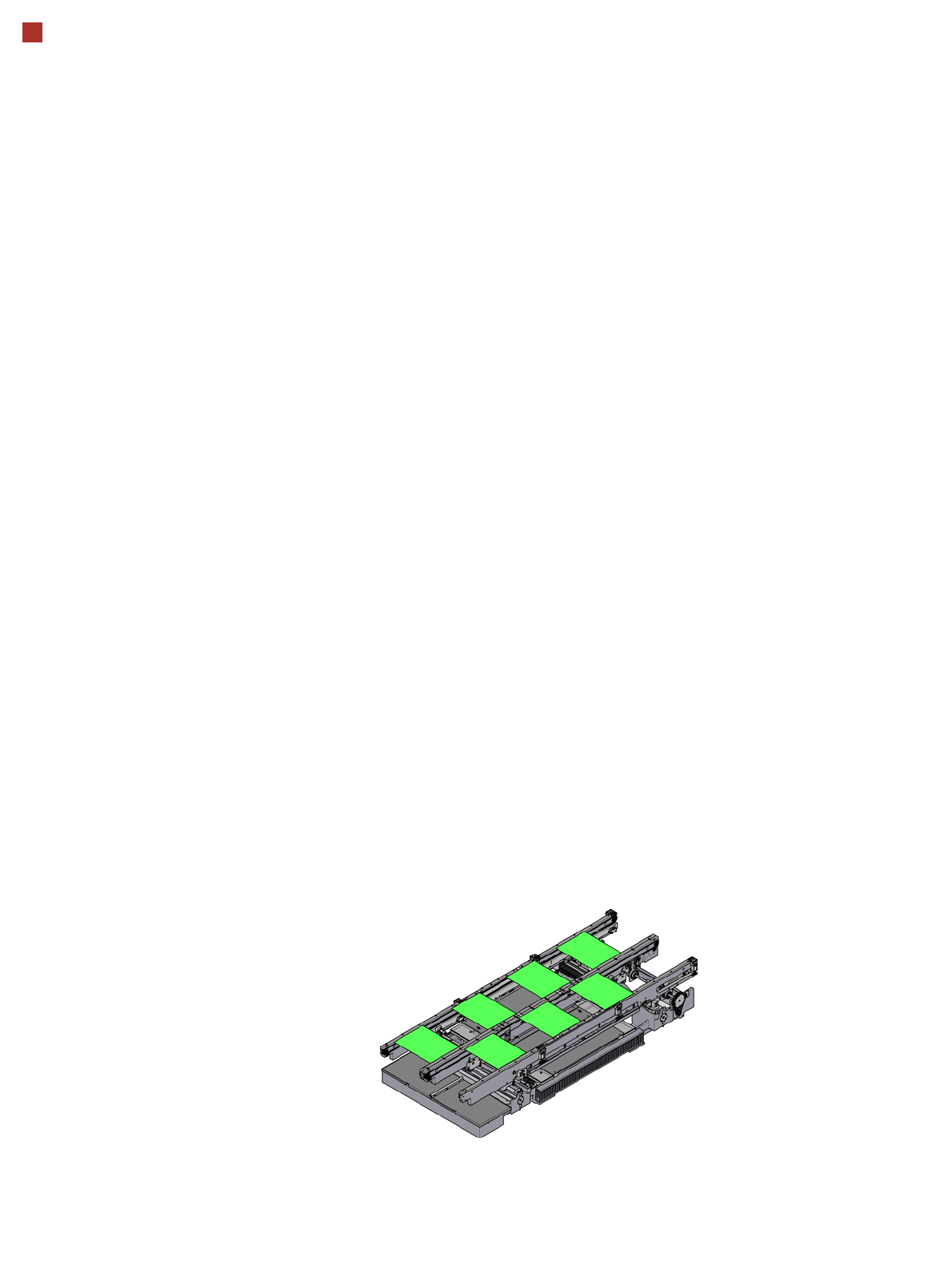

Flexibler Doppeltransport:
Asynchroner Bestückmodus
oder I-Placement
21
Leiterplattentransport SIPLACE SX4
SIPLACE Quad Lane Transport
Beschreibung
Der Quad Lane Transport
kann an den Bestückauto-
maten SIPLACE SX4 instal-
liert werden. Bis zu vier
Leiterplatten lassen sich auf
diesem Transport gleichzei-
tig verarbeiten.
Die Transportspuren 1R und
1L bzw. 2R und 2L transpor-
tieren die Leiterplatten im
synchronen Modus, während
die beiden Transportspur-
gruppen 1 und 2 die Leiter-
platten sowohl im
synchronen als auch asyn-
chronen Modus transportie-
ren können.
Beim Quad Lane Transport
sind die beiden äußeren
Transportwangen fest. Ohne
Änderungen an der Hard-
ware kann der Transport als
1-Spur-, 2-Spur- oder 4-
Spur-Transport über die
Software konfiguriert wer-
den.

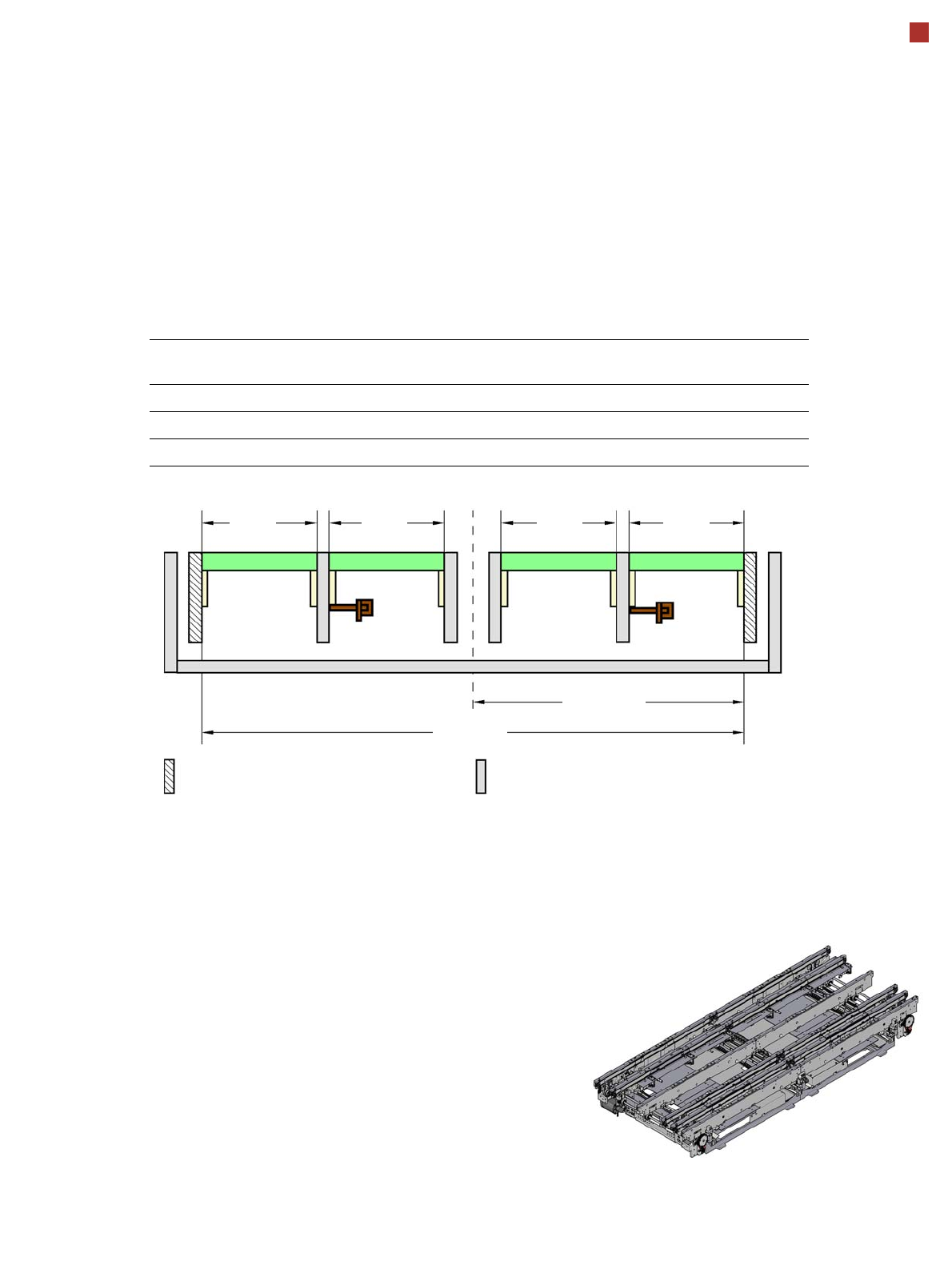

Technische Daten
Transportart LP-Breite
Spur 1R [mm]
LP-Breite
Spur 1L [mm]
LP-Breite
Spur 2R [mm]
LP-Breite
Spur 2L [mm]
SIPLACE Quad Lane max. 150 max. 150 max. 150 max. 150
Quad Lane im Modus Dual Lane max. 238 max. 238
Quad Lane im Modus Single Lane max. 414
Max.
150 mm
341 mm
682 mm
Bewegliche Transportkante
Feste Transportkante
Max.
150 mm
Max.
150 mm
Max.
150 mm
Spur 2L Spur 2R Spur 1L Spur 1R
22
Leiterplattentransport SIPLACE SX4
Technische Daten
Flexibler
Doppeltransport
Doppeltransport im
Modus Einfach-
transport
Quad Lane Transport
Leiterplatten-Abmessungen
(Länge x Breite
a
)
Standard:
a) Achten Sie bei LP-Breiten > 450 mm darauf, dass auch die Peripheriemodule diese LP-Breiten verarbeiten
können.
50 mm x 50 mm bis
285 mm x 325 mm
50 mm x 50 mm bis
285 mm x 560 mm
50 mm x 50 mm bis
285 mm x 150 mm
Option: “Lange Leiterplatte 50 mm x 50 mm bis
450 mm x 325 mm
50 mm x 50 mm bis
450 mm x 560 mm
--
Feste Transportseite Rechts, links oder außen
Automatische elektrische
Breitenverstellung
Ja
Leiterplattendicke
Standard: 0,3 mm bis 4,5 mm
Leiterplattenwölbung siehe Seite 24
LP-Gewicht
b
Standard
b) Die Angabe LP-Gewicht bezieht sich auf das Gewicht der Leiterplatte plus dem Gewicht der Bauelemente.
Max. 1,0 kg Max. 2,0 kg Max. 0,5 kg
Freiraum auf
LP-Unterseite
c
Standardstopper:
c) Die freie Positionierung von Leiterplattenunterstützungen wird durch die Stopperleiste eingeschränkt.
bis zu 25 mm
LP-Transporthöhe
Option:
Standard:
Option SMEMA:
900 mm
930 mm
950 mm
Typ der Schnittstelle:
Standard:
Option:
SMEMA
Siemens
BE-freier Führungsrand 3,0 mm
LP-Wechselzeit
d
d) 0 Sekunden im asynchronen Modus, ansonsten 1,5 Sekunden.
0 Sekunden
Wichtiger Hinweis für Maschinen in Kombination mit SIPLACE SX4
Beachten Sie bitte beim Einrichten einer Maschine (S-; F-, HS-, HF-, X- oder D-Serie) neben einer SIPLACE SX4 den
begrenzten Platz zwischen den beiden Maschinen. In solchen Fällen muss mit geeigneten Transportbandverlänge-
rungen ein Bedienfreiraum zwischen den Maschinen von 0,5 m hergestellt werden
