SIPLACE Software Suite

SIPLACE Stationssoftware

Softwareversion 706 mit SMART GUI

Die Schnittstelle zwischen

Mensch und Bestückautomat

wurde dem erweiterten

Funktionsumfang angepasst

und weiter verbessert. Die

bewährte Grundphilosphie

der Navigation durch "gra-

fische Softbuttons" direkt auf

dem Touchscreen sowie

deren prinzipielle Anordnung

wurde beibehalten, so dass

sich auch Um- und Aufstei-

ger von älteren Versionen

umgehend zurechtfinden.

Im Detail hat sich hingegen

viel getan:

• Erweiterung um "Smart

GUI" für unerfahrene

Bediener

• Zweite Iconbasierte Navi-

gationsleiste am rechten

Bildschirmrand zum

schnelleren Direktzugriff

auf weitere Menüebenen

• Bei mehrfachem Wechsel

zwischen verschiedenen

Hauptmenüs kehrt die

Maschine in die jeweils

zuletzt besuchten Ansicht

zurück

• Umfassende und leis-

tungsfähige Assistenten

für die geführte Program-

mierung von Abholpositi-

on, Gehäuseform und

Bestückposition.

• Operator Guidance": Im

Fehlerfall wird der Bedie-

ner zu dem richtigen Me-

nüpunkt geführt.

• Schnellerer Direktzugriff

auf Vision-Daten

SIPLACE Smart GUI

Eine besonders herausgeho-

bene Neuerung ist die

SIPLACE Smart GUI. Sie ist

speziell auf die Anforde-

rungen unerfahrener Bedie-

ner ausgelegt. Im normalen

Betrieb zeigt der Bildschirm

der Maschine lediglich die

elementarsten Informationen

an:

• Bezeichnung des Produk-

tes / Loses

• Kennung der Rüstung

• Anzahl der bisher produ-

zierten Leiterplatten

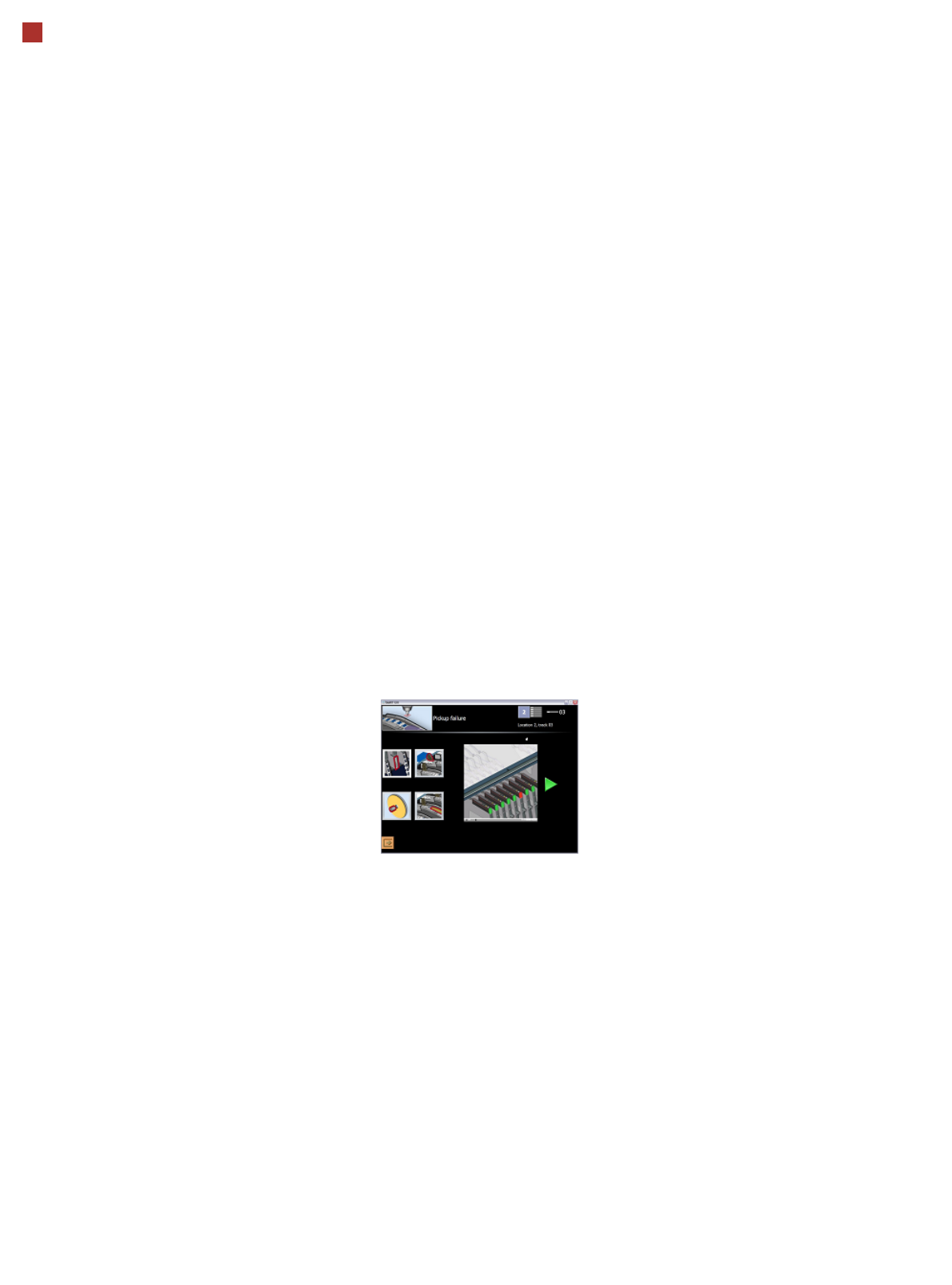

Animationsvideos als leis-

tungsfähige Assistenten

Im Fall einer Störung bietet

die Maschine dem Bediener

anhand grafischer Darstel-

lungen der möglichen Ursa-

che die Auswahl aus - je

nach Störung - einem bis vier

verschiedenen Animationsvi-

deos. Diese führen den

Bediener Schritt für Schritt

durch die Fehlerbehebung.

Die Animation kann jederzeit

gestoppt, ab einer bestimm-

ten Position wiederholt oder

komplett neu gestartet wer-

den.

Die Auswahl dieser "Video-

Assistenten" wurde nach um-

fassender Analyse im Feld

so ausgelegt, dass die Smart

GUI damit üblicherweise

mehr als 95% aller im norma-

len Betrieb vorkommenden

Störfälle abdeckt.

Einfache Benutzerführung

und schneller Direktzugrif

Damit bietet die SIPLACE

Stationssoftware GUI tat-

sächlich "Das Beste aus bei-

den Welten": Eine einfache

Benutzerführung z. B. für

neue Mitarbeiter und

direkten Zugriff auf alle "Bits

und Bytes" für den Experten.

Die Umschaltung zwischen

der Smart GUI und der

bewährten "Experten-GUI"

ist dabei jederzeit und ohne

Wartezeit durch einen stän-

dig im Hauptmenue der Stati-

onssoftware angezeigten

Softbutton möglich. Unab-

hängig davon lassen sich

Zugriffsrechte auf wichtige

Parameter selbstverständ-

lich über Zugriffsebenen

passwortgeschützt steuern.

Dadurch unterstützt die neue

SIPLACE Stationssoftware

nicht nur aktiv die schnelle

Behebung von Störungen,

sondern bietet darüber hin-

aus auch neue Wege, um

unerfahrene Bediener

schneller ananspruchs-

vollere Aufgaben heranzu-

führen, ohne sie anfangs zu

überfordern.

SIPLACE Software Suite

SIPLACE Random Setup

vereinfacht das Erstellen

einer Rüstung am Vorrüst-

platz und den Rüstwechsel

an einer SIPLACE-Linie. Im

Gegensatz zum derzeitigen

Rüstverfahren, bei dem die

Zuführmodule und Bauele-

mente genau auf den vorge-

gebenen Spuren eines

Bauelemente-Tisches gerüs-

tet werden müssen, eröffnet

Ihnen Random Setup die

Möglichkeit, Zuführmodule

und Bauelemente auf belie-

bigen Spuren von Bauele-

ment-Tischen innerhalb

einer Linie zu rüsten.

Dieses Konzept basiert auf

dem Zusammenspiel von der

eindeutigen Zuordnung der

Bauelemente auf den

Zuführmodulen mit der „Intel-

ligenz“ der Random Setup

Software.

SIPLACE Random Setup

steigert die Produktivität ins-

besondere unter folgenden

Fertigungsbedingungen:

• Fertigung mit niedrigem

Volumen bei hohem Mix

mit vielen Produktwech-

seln

• Fertigung mit zahlreichen

Produktneueinführungen

(NPI) oder Eilaufträgen

• Fertigung, wenn hohe Fle-

xibilität und schnelle Pro-

duktwechsel gefragt sind

Vorteile für den Kunden

Der Einsatz von SIPLACE

Random Setup lohnt sich für

Sie als Kunde. So müssen

Sie beispielsweise Bauele-

mente nicht länger nach

Bauelement-Tischvorgabe

und Spur sortieren, was das

Rüsten der Bauelemente am

Vorrüstplatz deutlich

beschleunigt. Zuführmodule

lassen sich nunmehr auf

beliebige Spuren eines Bau-

element-Tisches und belie-

bigen Stellplätzen innerhalb

einer Linie rüsten.

Auch das Hinzufügen von

Reservespuren ist ohne Edi-

tieren der Rüstung möglich.

Ab dieser Version von

SIPLACE Random Setup ist

das Rüsten von Ersatz-

spuren auch bei laufender

Produktion möglich.

Im Split Table Modus lässt

sich eine neue Rüstung am

Automaten vorbereiten, wäh-

rend die Linie noch weiter

produziert. Mit dieser Floa-

ting Changeover Strategie

verringern sich Stillstands-

zeiten der Linie. Zudem sin-

ken die Investitionskosten,

da keine zusätzlichen Baue-

lement-Wagen für den Rüst-

wechsel benötigt werden. Es

werden lediglich die Zuführ-

module auf den Bauelement-

Tischen getauscht.

Maximale Qualität in der Fertigung

Maximale Qualität in der

Fertigung

Die SIPLACE SX4 liefert

nicht nur marktführende

Maschinenqualität, sondern

garantiert darüber hinaus

maximale Produktqualität.

Folgende Features tragen

hierzu bei:

100% Bestückprozess-

kontrolle

Standardmäßig verfügt die

SIPLACE SX4 über ver-

schiedene Kontrollmecha-

nismen, die maximale

Zuverlässigkeit bei der

Bestückung garantieren. So

überprüfen Sensoren, ob das

Bauelement korrekt abgeholt

oder abgesetzt wurde. Die

Aufsetzkräfte der Bauele-

mente werden kontrolliert,

und Höhendifferenzen beim

Abholen und

LP-Unebenheiten beim

Bestücken werden ausgegli-

chen.

Digitale Vision-Inspektion

Das digitale Visionsystem

gewährleistet bei einfachster

Bedienung eine extrem

zuverlässige und schnelle

Bauelementeerkennung.

Das System identifiziert

jedes Bauelement einzeln

anhand Geometrie und

Farbe. Mit Hilfe unterschied-

licher Beleuchtungsebenen

und Helligkeitsstufen kann

fast jede Gehäuseform pro-

blemlos erkannt werden.

Überdies speichert das Sys-

tem Bildaufnahmen der Bau-

elemente, sogenannte

„Vision Dumps“, die aufzei-

gen, welche Bauelemente

abgeworfen wurden.

Dadurch können Fehler bei

Produkteinführungen früher

erkannt werden und die Pro-

zesssicherheit steigt.

Zugleich dienen die Vision

Dumps als Argumentations-

hilfe im Fall von defekt ange-

lieferten Bauelementen.

Intelligente Software zur

Rüstverifizierung

Die Rüstungen der SIPLACE

SX4 werden mittels Barcode

an der Bauelementerolle und

durch die intelligenten

SIPLACE X-Zuführmodule

verifiziert. Rüstfehler lassen

sich dadurch vermeiden. Mit

diesem Netz an Prüfungen

werden dpm Raten deutlich

gesenkt und der First Pass

Yield erhöht.
