SIPLACE Serviceangebote

Trainingskurse

Capability Transfer

Unter Capability Transfer

bieten wir Lösungen an, die

Ihr Team dazu befähigen,

Aufgaben, beispielsweise

das Verifizieren der Bestück-

genauigkeit oder der Funkti-

onsfähigkeit von SIPLACE

Zuführmodulen nach den

SIPLACE Standards durch-

zuführen. Dabei stellen wir

Ihnen nicht nur alle nötigen

Werkzeuge oder Testsys-

teme für den gewünschten

Zeitraum zur Verfügung,

sondern trainieren und coa-

chen Ihr Team auch bei

Ihnen vor Ort. Wir bieten an,

Ihren Prozess zu zertifizieren

und Ihnen zu bescheinigen,

dass Sie nach den SIPLACE

Standards verifizieren. Die

Capability Transfer

Lösungen bieten wir in Stan-

dardpaketen an. Sie bestim-

men, wann Sie die Lösung

benötigen und wie oft.

SMT Academy

Die SMT Academy bietet

Schulungen an um Ihrem

Team Fachkompetenz zu

vermitteln, von der grundle-

genden SIPLACE Bediener-

schulung bis zur

Aufbauschulung für Ihre

Experten. Wir können Schu-

lungen bei Ihnen vor Ort

durchführen oder in einem

der SIPLACE Trainings-

zentren weltweit. Neben dem

Kursangebot an standardi-

siertem Training können wir

Trainingsprogramme auch

auf Ihre jeweiligen Bedürf-

nisse abstimmen. Dazu emp-

fehlen wir, vorher eine

Knowledge Gap Analyse

durchzuführen, weil wir so

sehr leicht feststellen kön-

nen, wo Bedarf für die Auffri-

schung von

Fachkenntnissen besteht.

SIPLACE Trainingsein-

heiten sind immer modular.

Das heißt, Sie können zum

einen Standardkurse

buchen. Sie können aber

auch einzelne Themen nach

Wunsch zu einem Training

speziell für Ihre Fertigung

zusammenstellen.

Zudem können wir Ihnen

Upgradetraining anbieten,

bei dem nur die Unter-

schiede zwischen einer

bereits bei Ihnen vorhande-

nen Maschinenwelt zur neu

installierten Maschinenplatt-

form trainiert werden.

Bei Bedarf können wir auch

Trainingsinhalte verändern

um auf Ihre ganz speziellen

Anforderungen einzugehen.

Alle Kurse berücksichtigen

Rolle und Verantwortung der

Teilnehmer in der Fertigung

und können in einem

SIPLACE Training Center

oder bei Ihnen vor Ort durch-

geführt werden.

Die Trainingskurse werden

außerdem in zahlreichen

Sprachen angeboten. Fra-

gen Sie bei Bedarf.

Options, Tools and Spares

Unter Options, Tools and

Spares bieten wir Ihnen

Maschinenzubehör und -

optionen (teilweise in diesem

Dokument aufgeführt), eine

Reihe von Tools mit deren

Hilfe Sie ihr Equipment über-

prüfen oder einstellen kön-

nen und die original

SIPLACE Ersatzteile für

höchste Qualität bei Repara-

turen.

Trainingskurse speziell für SIPLACE SX4

Für die SIPLACE SX4 wird spezielles Bedienertraining, Instandhaltungs-

training und technisches Training (Einstellen und Reparieren der Sys-

teme) angeboten.

Standardtraining-Kurse für

SIPLACE SX4

• SIPLACE Training für Bediener

• SIPLACE Minor und Major Main-

tenance Training für SX4

• SIPLACE Technisches Training

für SX4

Aufbaukurse und kunden-

spezifisches Training für

SIPLACE SX4

• SIPLACE SX4 Advanced Trai-

ning Module

• SIPLACE SX4 Upgrade Training

Module

Verweis auf weitere

Trainings-Kurse

• SIPLACE Programmierer-Trai-

ning für SIPLACE Pro

• SIPLACE Vision Training

• SIPLACE Feeder Care Training

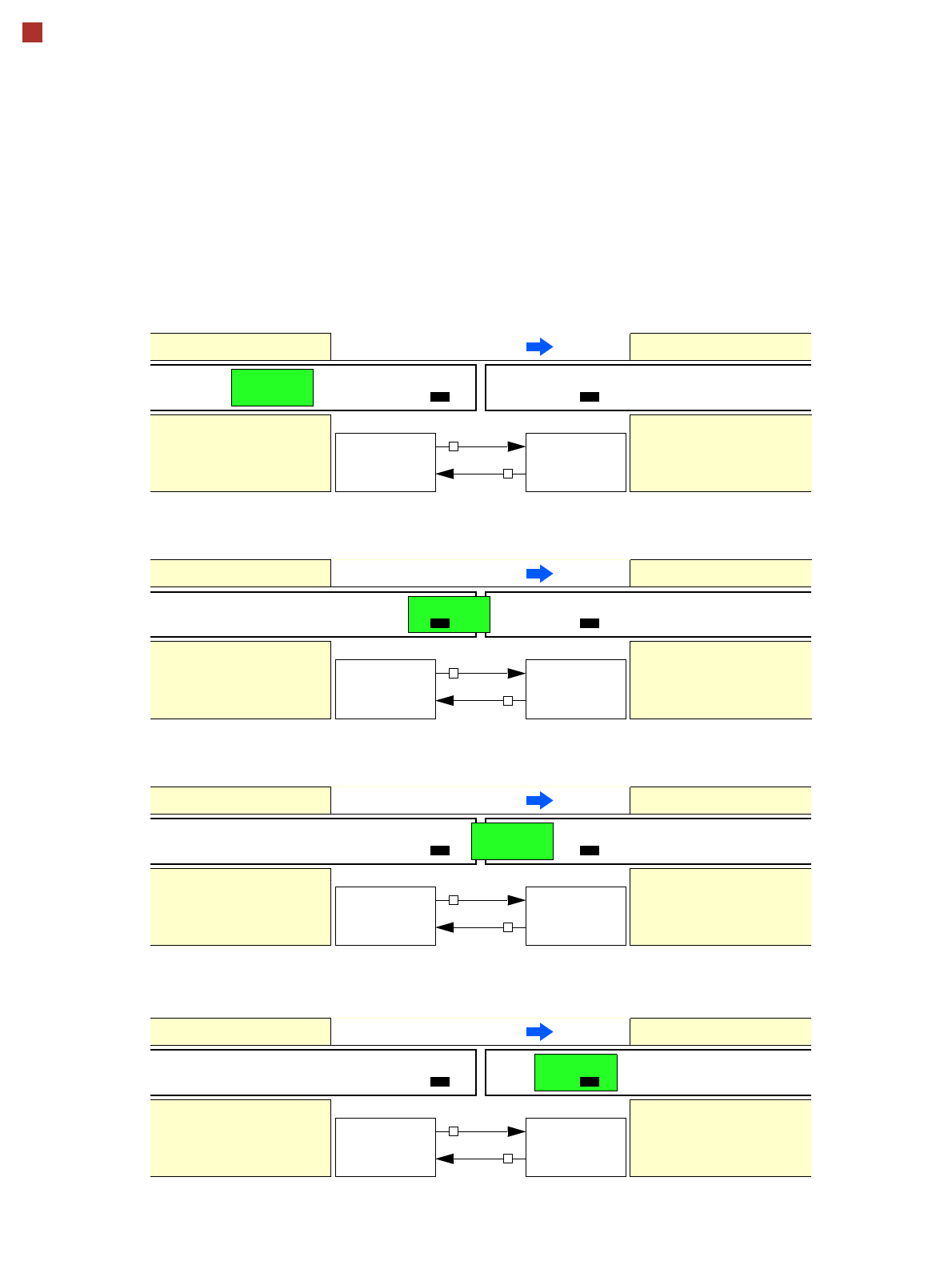

Technische Daten SIPLACE SX4

SMEMA-Schnittstelle

Steckerbelegung

Signalschnittstelle (14polige Anschlussdose, Interface-Standard 1.2)

Vorhergehende Station X1 Nachfolgende Station X2

Stift 1 NOT READY + Stift 1 NOT READY +

Stift 2 NOT READY – Stift 2 NOT READY –

Stift 3 BOARD AVAILABLE + Stift 3 BOARD AVAILABLE +

Stift 4 BOARD AVAILABLE – Stift 4 BOARD AVAILABLE –

Stift 5 Nicht benützt Stift 5 Nicht benützt

Stift 6 Nicht benützt Stift 6 Nicht benützt

Stift 7 Nicht benützt Stift 7 Nicht benützt

Stift 8 Reserviert Stift 8 Reserviert

Stift 9 Reserviert Stift 9 Reserviert

Stift 10 Reserviert Stift 10 Reserviert

Stift 11 Reserviert Stift 11 Reserviert

Stift 12 Reserviert Stift 12 Reserviert

Stift 13 Reserviert Stift 13 Reserviert

Stift 14 Reserviert Stift 14 Reserviert

Technische Daten SIPLACE SX4

SMEMA-Schnittstelle

Signalverlauf

1. Nach dem Einschalten der Station

Transportrichtung

Band n Band n+1

LP-Sensor LP-Sensor

Station n transportiert

LP zur Übergabepositi-

Band n läuft Band n+1 gestoppt

BOARD AVAILA-

BLE

Erlaubnis

Station n+1

ist nicht bereit

2. Die LP-Übergabe hat begonnen

Transportrichtung

Band n Band n+1

LP-Sensor

Station n übergibt

LP an Station n+1

Band n läuft Band n+1 läuft

Station n+1 erwartet

LP von Station n

3. LP wird übergeben

Transportrichtung

Band n Band n+1

LP-Sensor LP-Sensor

Station n hat LP

soeben abgegeben

Band n gestoppt Band n+1 läuft

Station n+1 erwartet LP

von Station n, LP ist aber

noch nicht angekommen

LP-Sensor

4. LP-Übergabe ist abgeschlossen

Transportrichtung

Band n Band n+1

LP-Sensor LP-Sensor

Station n

Band n gestoppt Band n+1 läuft

Station n+1

LP ist angekommen

Anforderung

NOT READY

BOARD AVAILA-

BLE

Erlaubnis

Anforderung

NOT READY

BOARD AVAILA-

BLE

Erlaubnis

Anforderung

NOT READY

BOARD AVAILA-

BLE

Erlaubnis

Anforderung

NOT READY

Zum Start eines neuen LP-Transfers müssen beide Signale mindestens 50 ms „0“ sein.
