50
Technische Daten SIPLACE SX4

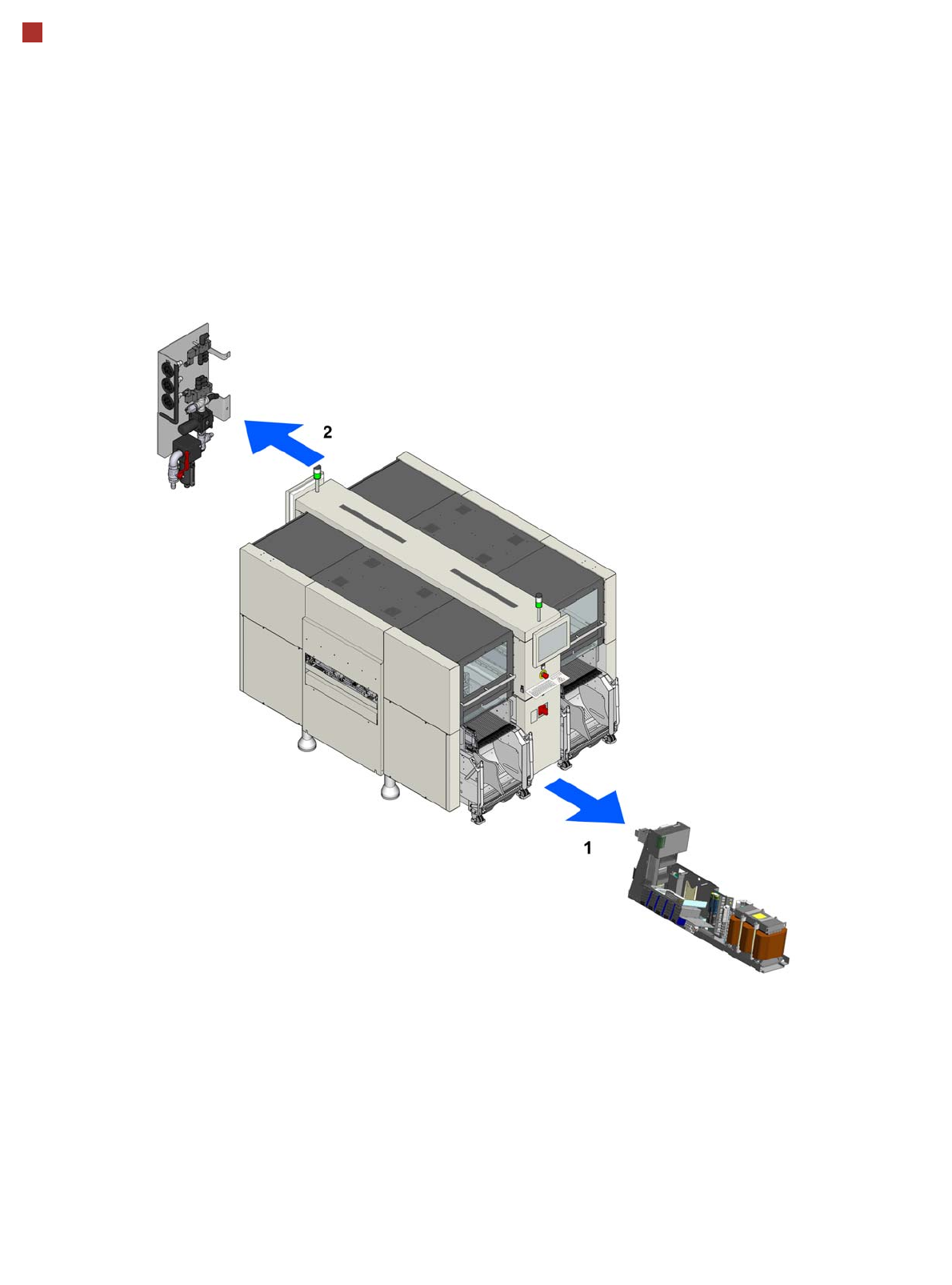

Elektrische Anschlusswerte, Energieverbrauch
und Druckluftversorgung
1 = Elektrischer Anschluss
2 = Druckluft Anschluss
Die Anschlüsse werden jeweils von unten in die Maschine geführt und an der Strom-
versorgung bzw. der Pneumatikeinheit angeschlossen.
51
Technische Daten SIPLACE SX4
Maße und Aufstellbedingungen
Länge 1900 mm
Breite
inkl. Monitore und Tastaturen
2515 mm
2734 mm
Höhe des Automaten (bei LP-Transporthöhe 930 mm)
bis Oberkante Monitor
mit Meldeleuchte
mit aufgeklappten Schutzhauben
1630 mm
2110 mm
2120 mm
Bodenfreiheit des Automaten
(bei LP-Transporthöhe 900 mm)
(bei LP-Transporthöhe 930 mm)
(bei LP-Transporthöhe 950 mm)
120 mm ± 15 mm
150 mm ± 15 mm
170 mm ± 15 mm
Gewicht
SX4 mit 4x BE-Wagen X
SX4 mit 4x BE-Wagen X (vollgerüstet)
3398 kg
3938 kg
Stellfläche
SX4 mit 4 BE-Wagen X 6,87 m²
Flächenlast
SX4 mit 4 BE-Wagen X 6,34 kN/m²
Anzahl der Maschinenfüße 6
Maximale Geräuschentwicklung 75 dB (A)
Raumtemperatur zwischen 15°C und 35°C
Luftfeuchtigkeit 30% bis 75%
(Im Mittel nicht höher als 45%, sodass Konden-
sation an der Maschine auf jeden Fall ausge-
schlossen ist.)
52
Technische Daten SIPLACE SX4
Abmessungen des Automaten

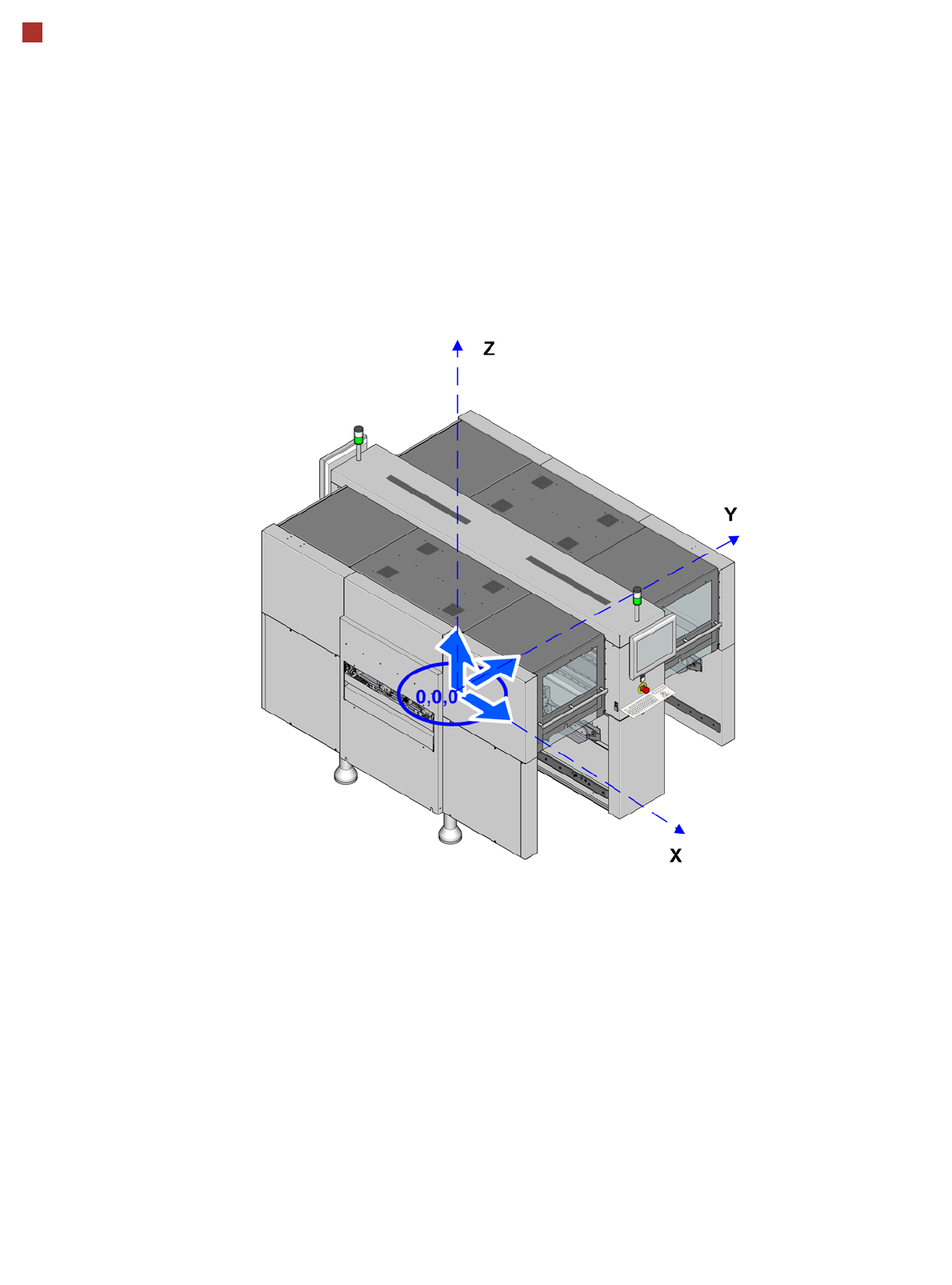

Schwerpunkt des Automaten
X = 0 mm
Y = 0 mm
Z = 630 mm
