6 SIPLACE SX4 Maschinenbeschreibung Intelligente Bestück- lösungen für maximale Ansprüche Egal ob maximale Flexibilität, Leistung oder Qualität im Bestückprozess gefragt sind: Die SIPLACE SX4 verfügt über die notwe ndige…
5

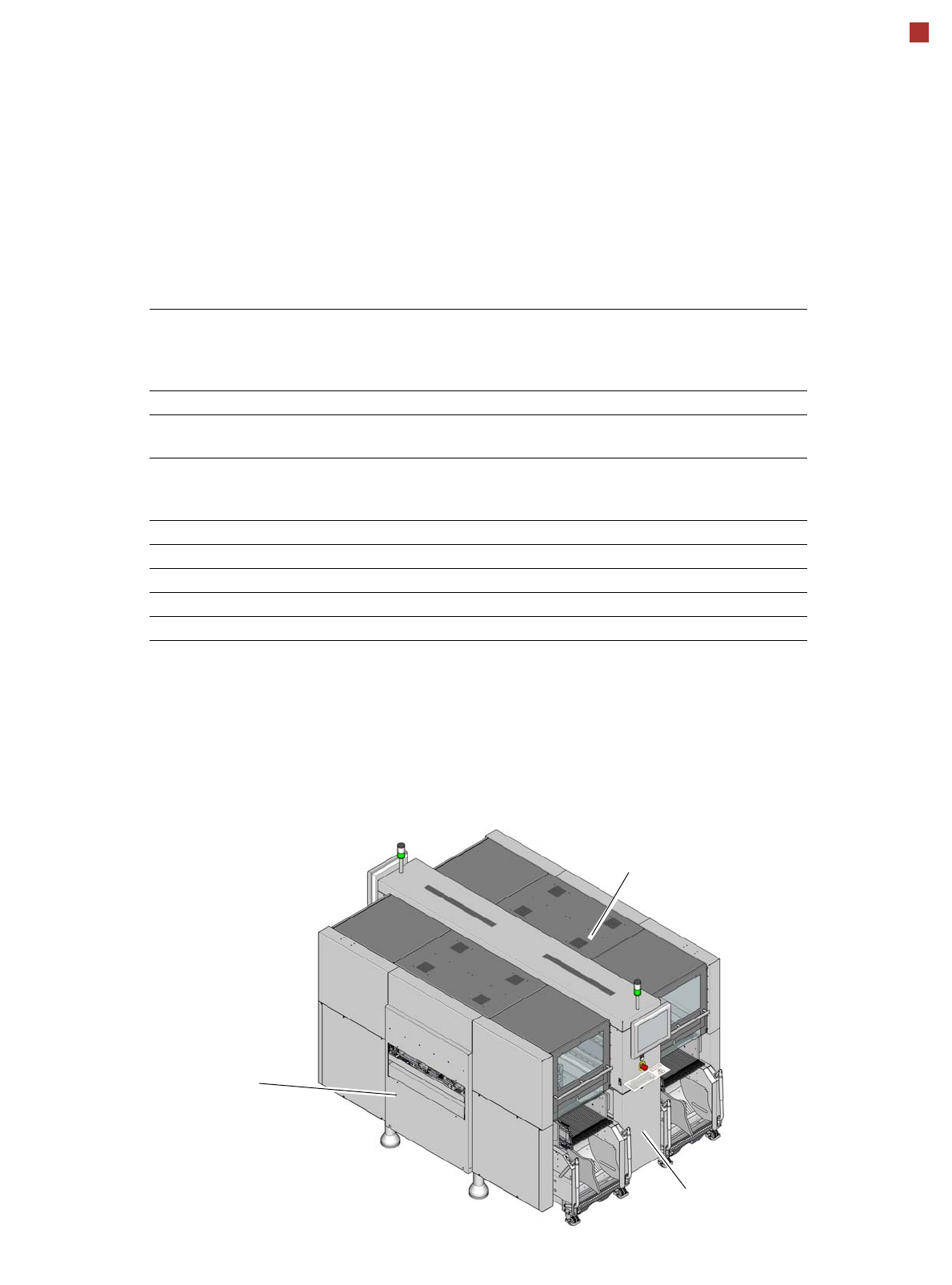

Technische Daten im Überblick
Maximalwerte
Bestückleistung
a
IPC Wert
Benchmark Wert
Theoretischer Wert
a) Definition der Leistungswerte siehe Seite 11.
102.000 BE/h
125.000 BE/h
135.500 BE/h
Bauelementespektrum 01005 - 200 mm x 110 mm
Bestückgenauigkeit
b
/
Winkelgenauigkeit
b) Genauigkeitswert gemessen gemäß herstellerneutralem IPC-Standard.
± 22 µm, ± 0,05° / (3),
± 30 µm, ± 0,07° / (4
)
Zuführmodul-Typen Gurtzuführmodule, Vibrationslängsförderer,
Dip-Module, anwendungsspezifische OEM
Zuführmodule
Bereitstellkapazität (BE-Wagen X) 148 Gurtzuführmodule 8 mm X
Leiterplattenformat (Länge x Breite) 450 mm x 560 mm
LP-Dicke 0,3 - 4,5 mm
LP-Gewicht bis 2,0 kg
Kamera 6 Beleuchtungsebenen
Maschinenfarben SIPLACE SX4
Hauben: Perldunkelgrau
(RAL 9023)
Maschinenständer: Hellgrau
(RAL 7047)
Schutz: Hellgrau
(RAL 7047)
6
SIPLACE SX4
Maschinenbeschreibung
Intelligente Bestück-
lösungen für maximale
Ansprüche
Egal ob maximale Flexibilität,
Leistung oder Qualität im
Bestückprozess gefragt sind:
Die SIPLACE SX4 verfügt
über die notwendige Techno-
logie, um jede Herausforde-
rung der SMT-Fertigung zu
bewältigen. Sie bietet alle
Innovationen und Features,
die für eine effiziente Elektro-
nikfertigung heute und in
Zukunft relevant sind und
eröffnet bislang nicht vorhan-
dene Möglichkeiten zur Stei-
gerung von Effizienz und
Produktivität.
Höchste Modularität für
jede Anforderung
Die kompakt gebaute
SIPLACE SX4 bildet damit
die ideale Basis für neue,
zukunftsorientierte Ferti-
gungskonzepte, die sich
schnell an dynamisch verän-
dernde Kundenanforde-
rungen anpassen – ohne
dafür wie in traditionellen
Fertigungen die SMT-Linien
aufwändig umstellen zu müs-
sen.
Mit nur drei Bestückköpfen
deckt die SIPLACE SX4 das
gängige Bauteilspektrum
komplett ab. Als ideale
Ergänzung zu dem
bewährten SIPLACE Twin-
Star und dem super-
schnellen SIPLACE
SpeedStar 20-Segment-
C&P-Bestückkopf kommt
dabei der neue SIPLACE
Multistar-Bestückkopf zum
Einsatz. Dank der paten-
tierten CPP-Technologie
(Collect&Pick&Place) kann
der SIPLACE Multistar als
weltweit erster Bestückkopf
nicht nur zwischen der fle-
xiblen Pick&Place- und der
schnellen Collect&Place-
Bestückung wechseln, son-
dern auch beide Modi in
einem Bestückzyklus kombi-
nieren (Mixed Mode). Die
blitzschnelle Umstellung der
Bestückmodi erfolgt softwa-
regesteuert und erlaubt es,
die Linie auch bei schnell
wechselnden Anforderungen
immer perfekt auszubalan-
cieren. Im Vergleich zu her-
kömmlichen Lösungen
werden Kopfwechsel so
überflüssig, die Gesamtpro-
duktivität der Linien steigt
deutlich.
Bei der Bestückung holen die
Bestückköpfe die Bauele-
mente von der ruhenden BE-
Bereitstellung ab und setzen
sie auf die ebenfalls ruhende
Leiterplatte.
Dieses bewährte SIPLACE
Prinzip gewährleistet ein
sicheres Abholen auch
kleinster Bauelemente, ver-
hindert das Verrutschen der
Bauelemente auf der Leiter-
platte und ermöglicht mini-
mierte Verfahrwege.
Auch beim Leiterplatten-
transport stehen dem
Anwender unterschiedliche
Varianten zur Verfügung:
Der flexible SIPLACE Dop-
peltransport und die
SIPLACE Quad Lane.

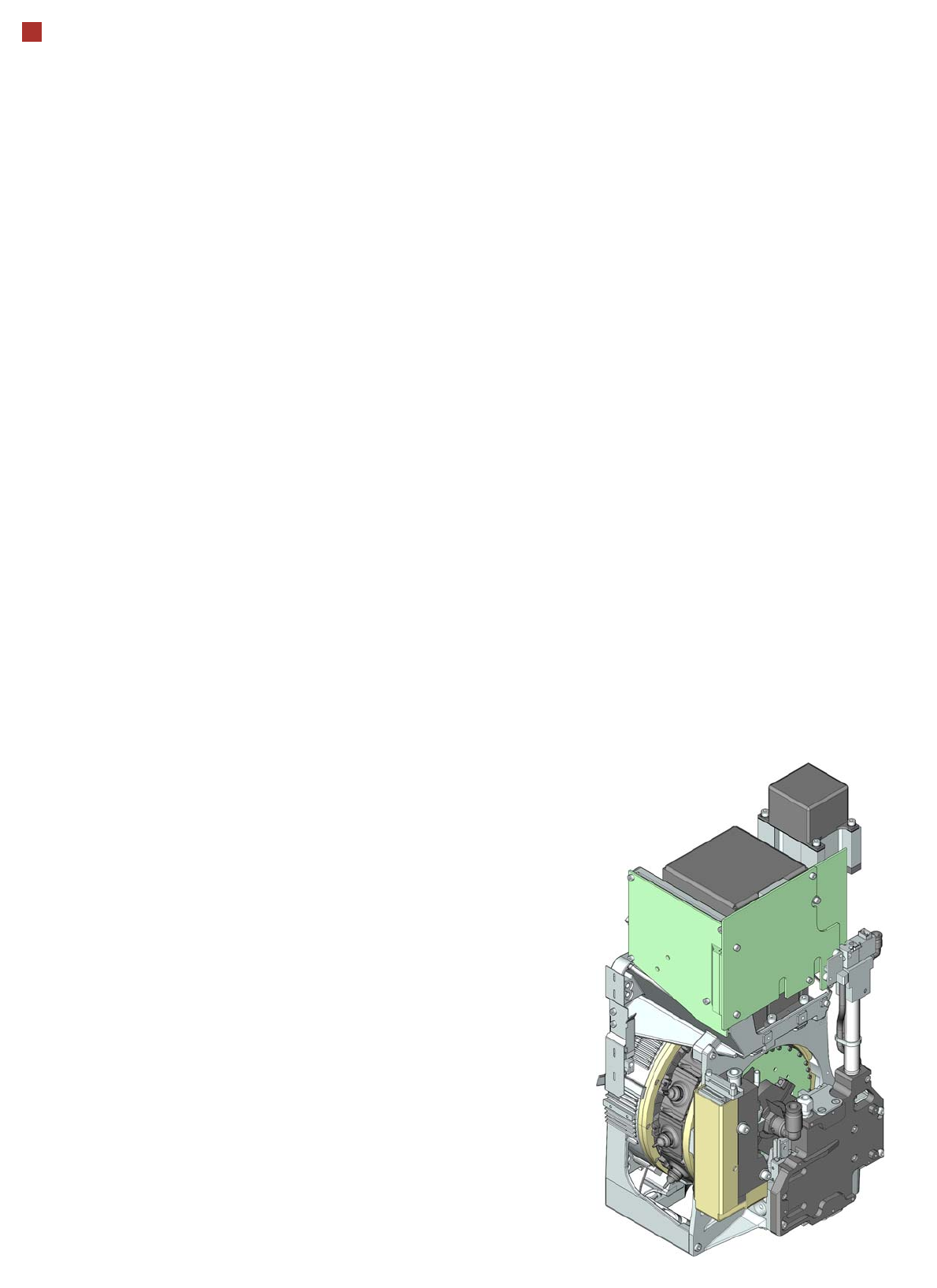

SIPLACE MultiStar
7
SIPLACE SX4
Maschinenbeschreibung
01005-Bestückung ohne
Kompromisse
Die SIPLACE SX4 ist stan-
dardmäßig für die Bestü-
ckung von 01005-
Bauelementen ausgelegt.
Speziell entwickelte Pipetten
für 01005 sind verfügbar und
können verwendet werden.
Nach diesen Vorbereitungen
können die kleinen Bauele-
mente ohne Qualitäts- und
Geschwindigkeitseinbußen
verarbeitet werden. Die Bau-
elemente können mit kleins-
ten Abständen und
unabhängig von großen Bau-
elementen, die neben dem
01005-Bauelement liegen,
bestückt werden. Das
bedeutet echte 01005-Fähig-
keit.
Schnellste Einführung
neuer Produkte (NPI)
durch externe Rüstvorbe-
reitung und SIPLACE
Vision Teaching
Sowohl im Hochleistungsum-
feld, als vor allem auch in der
flexiblen Fertigungsumge-
bung zeigt die SIPLACE SX4
ihre Stärken. Zum Beispiel
können NPI mit dem
SIPLACE Virtual Product
Build schnellst möglich
umgesetzt werden.
Denn diese NPI-Lösung
ermöglicht es, offline zu pro-
grammieren, offline zu rüsten
und zu überprüfen sowie off-
line mit der SIPLACE Pro-
Software Anpassungen vor-
zunehmen. Das erhöht die
Maschinenauslastung und
reduziert den Ausschuss.
Ebenfalls abseits der lau-
fenden Produktion ermögli-
cht die SIPLACE Vision
Teaching Station eine
extrem einfache und
schnelle Erzeugung von
Gehäuseform-Beschrei-
bungen auch für komplexe
Bauelemente. Nachdem das
Produkt optimiert ist und alle
Bauelemente im Program-
miersystem definiert sind,
beginnt der Rüstvorgang.
Auch dieser wird extern vor-
genommen und mittels Bar-
code und Datenübertragung
verifiziert. Der Produktwech-
sel ist dann ein Kinderspiel:
das Programm mit allen
Daten wird an die Linie
gesendet und die neue Pro-
duktion kann beginnen -
schneller geht es nicht!
Niedrigste dpm mit Rüst-
verifizierung und ausge-
feilter Sensorik
Durch höchste Maschinen-
qualität produziert die
SIPLACE SX4 höchste Pro-
duktqualität und garantiert
dies durch zusätzliche
Features.
Sensoren prüfen die Anwe-
senheit und Position der
Bauelemente vor und nach
jedem Abhol- und Bestück-
vorgang am Bestückkopf.
Das digitale Visionsystem
erkennt die Bauelemente
schneller und zuverlässiger
als früher eingesetzte ana-
loge Technologien. Überdies
werden Rüstungen mittels
Barcode an der Bauele-
menterolle und durch die
intelligenten SIPLACE
X-Zuführmodule verifiziert.
Mit diesem Netz an Prü-
fungen werden dpm Raten
deutlich gesenkt und der
First Pass Yield erhöht.
100% Uptime durch intelli-
gente Zuführmodule
Die SIPLACE SX4 arbeitet
mit intelligenten Zuführmo-
dulen, die Auf- und Umrüst-
aufgaben deutlich verein-
fachen. Beispielsweise kön-
nen die SIPLACE X-Zuführ-
module sogar während der
laufenden Produktion pro-
blemlos umgerüstet werden
und Maschinenstillstands-
zeiten damit deutlich redu-
ziert werden.
Mit diesen Features begrün-
det SIPLACE eine eigene
Klasse in der SMT-Ferti-
gung, die sich von allen
anderen Bestücklösungen
am Markt bei Weitem
abhebt.
