9 Modulares Maschinenkonzept SIPLACE SX4 Beispiel SIPLACE SX4 PW PW C&P20 C&P20 PW PW BB1 BB2 C&P20 COT In C&P20 BB1 Bestückbereich 1 BB2 Bestückbereich 2 BF Bedienfeld C&P20 SpeedStar PW Pipettenwech…
8

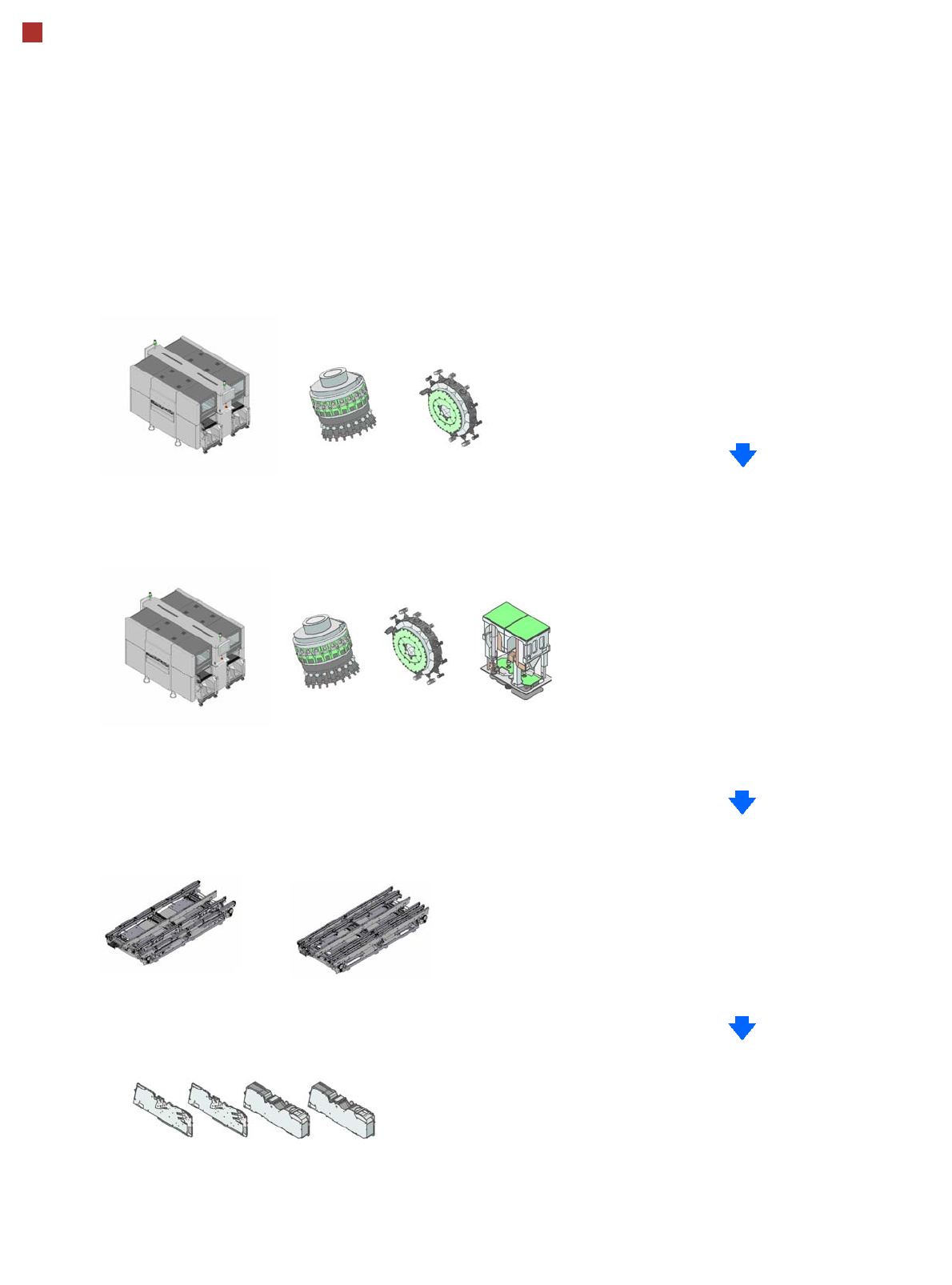

Modulares Maschinenkonzept SIPLACE SX4
Auswahl des Automaten mit allen
Tischen innen
MultiStar (CPP)
SpeedStar (C&P20)
Auswahl des Automaten mit
zwei Tischen innen und
zwei Tischen außen
MultiStar (CPP)
SpeedStar (C&P20)
TwinStar (TH)
Auswahl des Transports
Flexibler Doppeltransport
Quad Lane Transport
Auswahl der Zuführmodule
X-Gurtzuführmodule
Linear Dipping Unit X
Label Presenter
Reject Conveyor
9
Modulares Maschinenkonzept SIPLACE SX4
Beispiel SIPLACE SX4
PW
PW
C&P20
C&P20
PW
PW
BB1
BB2
C&P20
COT In
C&P20
BB1 Bestückbereich 1
BB2 Bestückbereich 2
BF Bedienfeld
C&P20 SpeedStar
PW Pipettenwechsler
PZ Pufferzone
COT In Wechseltisch SIPLACE SX4 an
der inneren Position
IN Eingabebereich - Transport
OUT Ausgabebereich - Transport
BF
BF
PZ
HINWEIS: Die möglichen Kopfkonfiguration finden Sie in Abschnitt Maschinenleistung SIPLACE SX4 ab Seite 11.
COT In
COT In
COT In
IN
OUT
OUT
PZ
IN
10
Modulares Maschinenkonzept SIPLACE SX4
Beispiel SIPLACE SX4
PW
PW
CPP/TH
CPP
PW
PW
BB1
CPP/TH
COT Out
CPP
33 Stationäre IC-Kamera, Typ 33
(nur mit MultiStar und TwinStar)
25 Stationäre FC-Kamera, Typ 25
(nur mit TwinStar)
BB1 Bestückbereich 1
BB2 Bestückbereich 2
BF Bedienfeld
TH TwinStar
CPP MultiStar
PW Pipettenwechsler
PZ Pufferzone
COT In Wechseltisch SIPLACE SX4 an
der inneren Position
COT Out Wechseltisch SIPLACE SX4 an
der äußeren Position
IN Eingabebereich - Transport
OUT Ausgabebereich - Transport
BF
BF
PZ
HINWEIS: Die möglichen Kopfkonfiguration finden Sie in Abschnitt Maschinenleistung SIPLACE SX4 ab Seite 11.
COT In
COT Out
COT In
25
33
25
33
IN
OU
BB2
OU
PZ
IN
