Die Attach Unit SWS
Page 3 / 5 23.11.2021
Die Attach Unit SWS
Page 4 / 5 23.11.2021

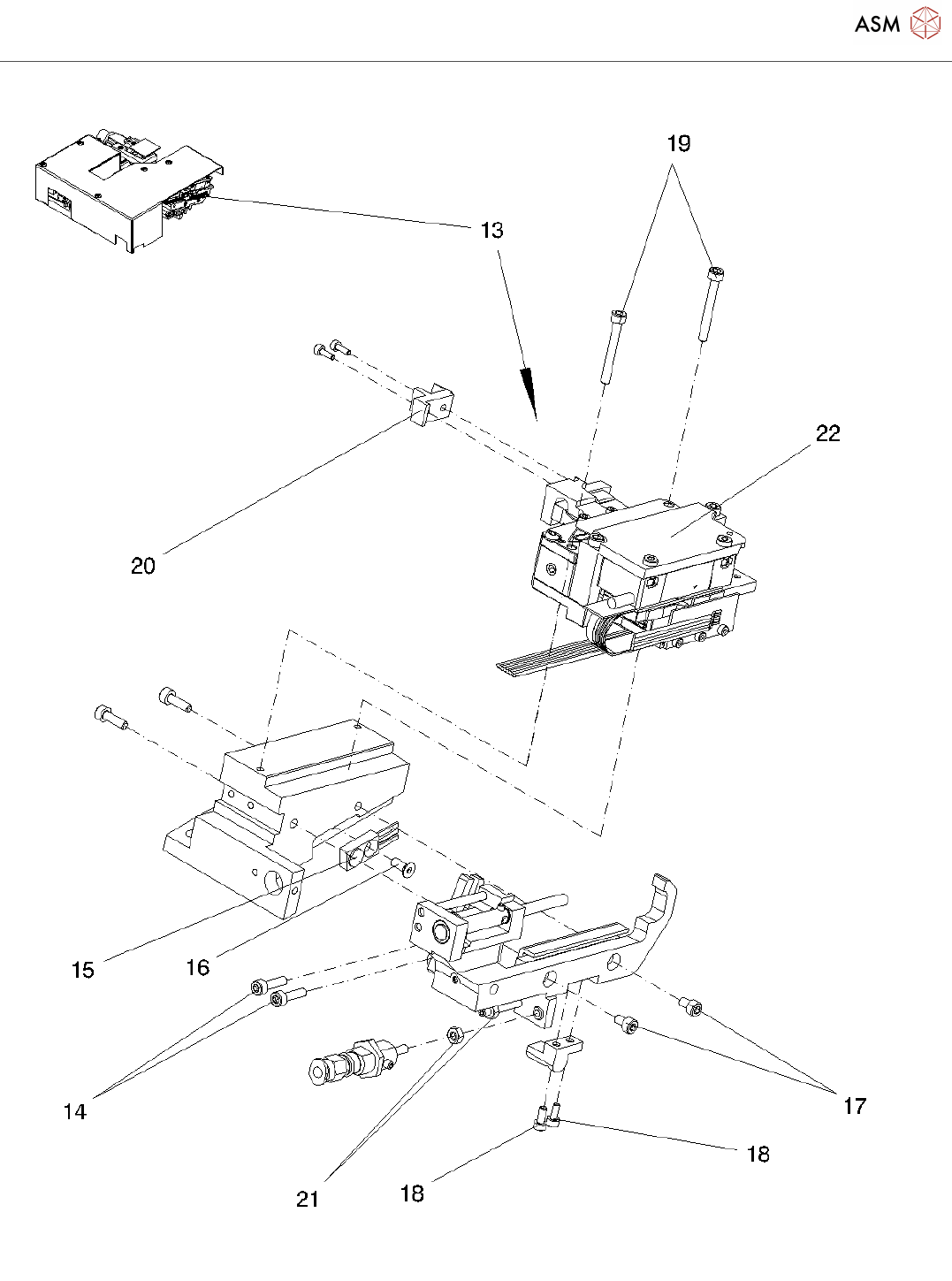

Pos. Item no. Description Part marking
00519728-01 DIE ATTACH UNIT SWS
2 00384741-02 DIE ATTACH UNIT - SWS
3 00385955S01 CYBERMOTOR BRUSHLESS - DIE
ATTACH UNIT
*
4 00384898-01 INDUCTIVE SENSOR NBB1,5 PNP
1NO 1.5MM
SPARE PART
5 03047303-01 DIN 7991-M3 X 8-A2-70
6 00359411-01 COUNTERSUNK SCREW
DIN7991-M2X5-A2
7 00385902-01 ADAPTER PIPETTE
00342106-01 PRECISIONS-PIP-ADMISSION COM. /
R
00322020-02 CENTERING PIN F. SLEEVE
00322019-01 DIN 6325 - 1H6 X 4-ST STANDARD PARTS
11 03037984-03 VAKUUM PLATE COMPL. DLM / R-
LIGHTBEIGE
WEAR PART
12 03047055-01 DIN 7991-M4 X 8-A2-70
13 00385866-03 CRANK LIFTING UNIT
14 03042544-01 ISO 4762 - M 3 X 12-A2-70 STANDARD PARTS
15 00384898-01 INDUCTIVE SENSOR NBB1,5 PNP
1NO 1.5MM
SPARE PART
16 03047303-01 DIN 7991-M3 X 8-A2-70
17 03042540-01 ISO 4762 - M 3 X 5-A2-70
18 03042533-01 ISO 4762 - M 2,5 X 6-A2-70
19 03042548-01 ISO 4762 - M 3 X 25-A2-70 STANDARD PARTS
20 00386380-01 CARRIER
21 03008162-01 ISO 4032 - M3-A2-70 STANDARD PARTS
22 03099183S01 Z-DRIVE C+P20 CA SPARE PART
03008162-01 ISO 4032 - M3-A2-70 STANDARD PARTS
03042515-01 ISO 4762 - M 1,6 X 4-A2-70 STANDARD PARTS
03042517-01 ISO 4762 - M 1,6 X 6-A2-70 STANDARD PARTS
26 03042552-01 ISO 4762 - M 4 X 10-A2-70 STANDARD PARTS
27 03042540-01 ISO 4762 - M 3 X 5-A2-70
28 00387541S01 SOLENOID VALVE CPL. SPARE PART
29 00385560-01 CONNECTING CABLE NEBV-
H1G2-KN-0.5-N-LE2
SPARE PART
30 00336762-01 SILENCER U-M3 STANDARD PARTS
Die Attach Unit SWS
Page 5 / 5 23.11.2021
Pos. Item no. Description Part marking
31 03042535-01 ISO 4762 - M 2,5 X 10-A2-70 STANDARD PARTS
00385544S01 SOFTPOLYURETHAN TUBE SPARE PART
33 03068603-01 SOLENOID VALVE SPARE PART
34 03042507-01 ISO 4762 - M 4 X 16-A2-70 STANDARD PARTS
35 00385562S01 REJECT BOX RIGHT COMPLETE SPARE PART
36 03045200-01 DIN EN ISO 7380-M4 X 6-A2-70 STANDARD PARTS
37 00385749-01 BOARD AD-DA REV.0 SPARE PART
38 00379104-01 BOARD AD-MOT2 SPARE PART
