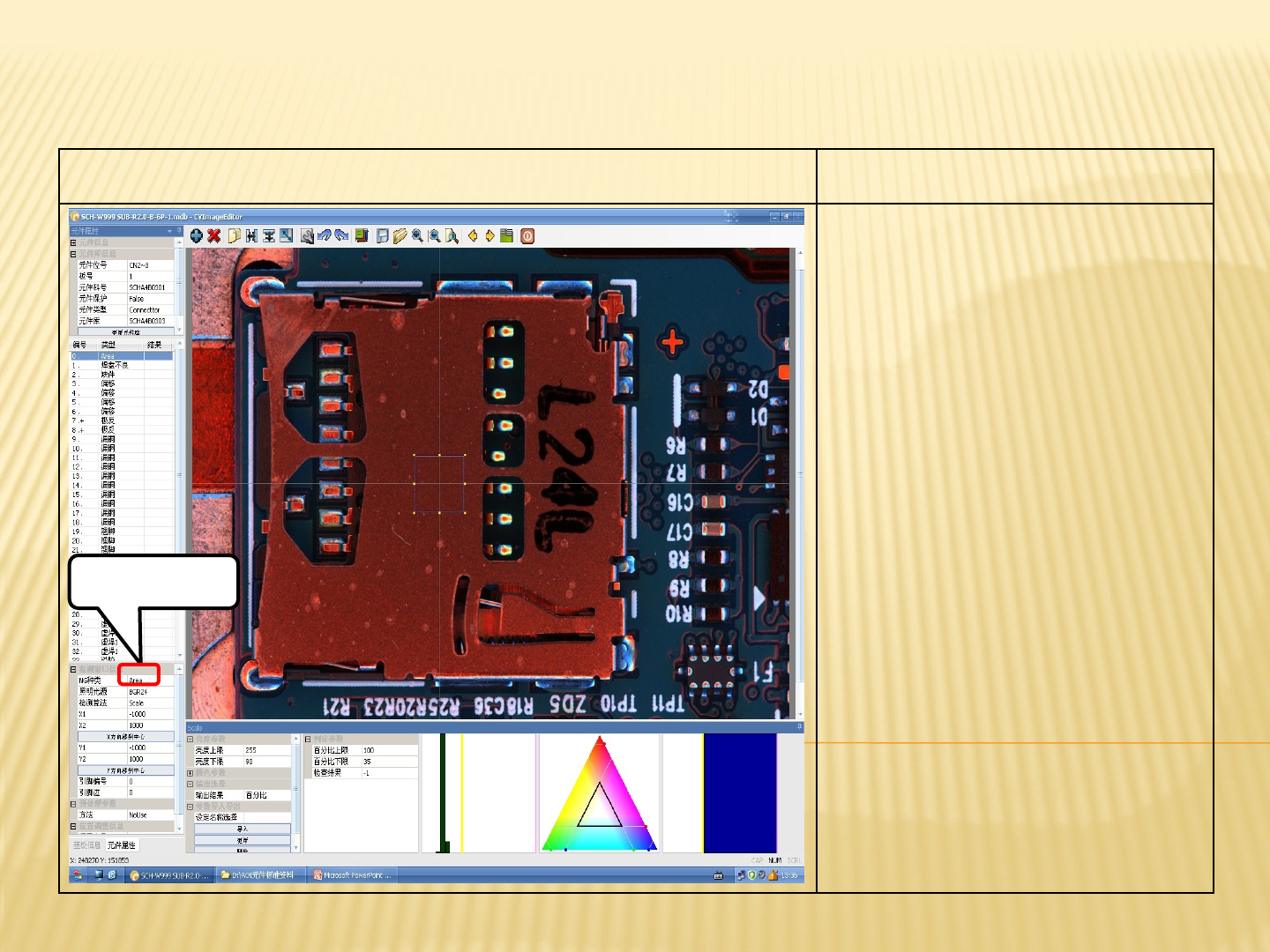

十七. SIM卡座类的各项参数标准---- AREA
121
1.Area
的AOI测试图及参数讲解
Area
的标准参数
1
因为Area
不做任何检查所
以并无标准参数
NG种类: Area

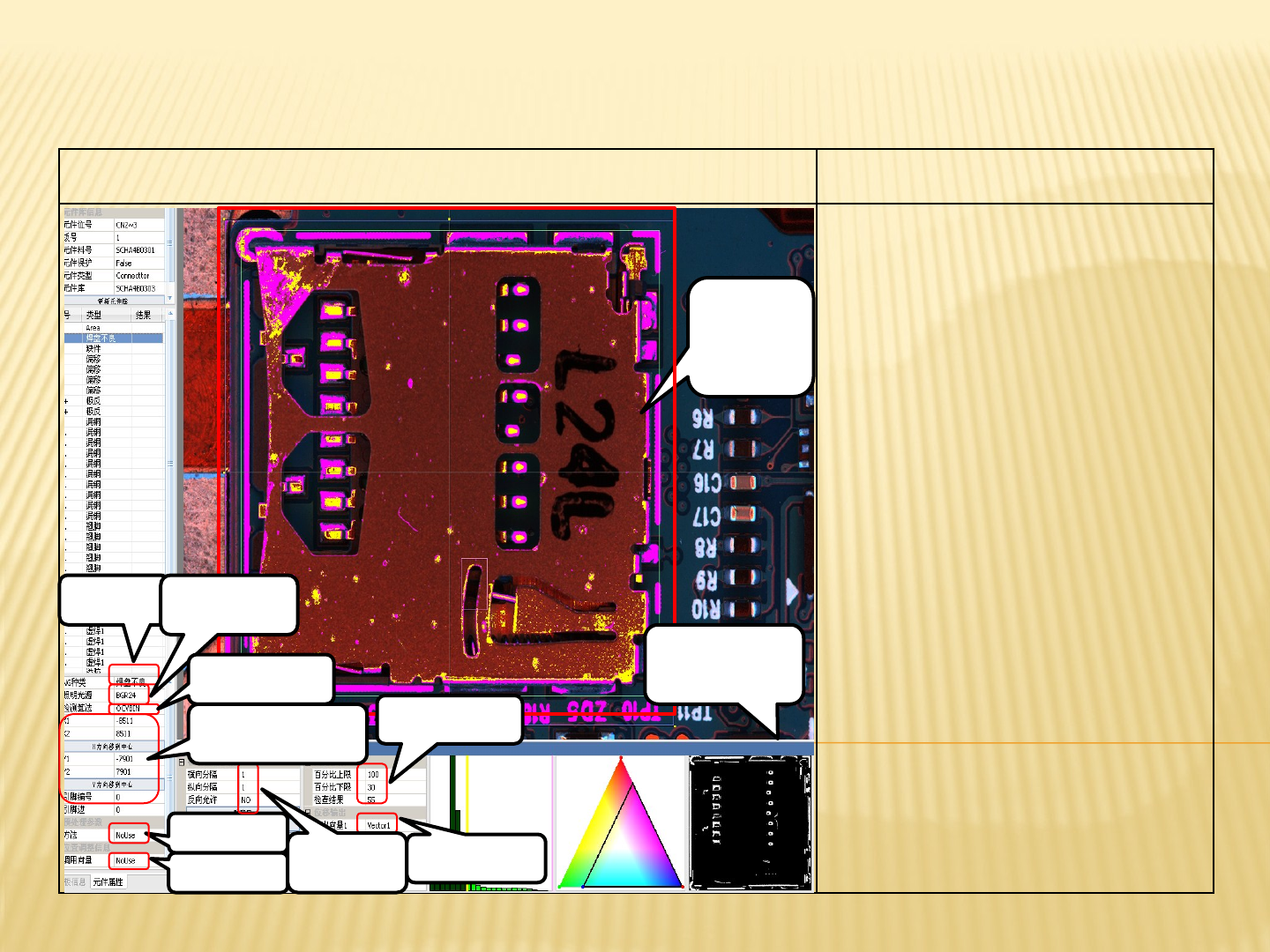

十七. SIM卡座类的各项参数标准----焊盘不良
122
2.
焊盘不良的AOI测试图及参数讲解 焊盘不良的标准参数
1.
算法:OCVBIN
2.
计算方法:截取经过亮度和颜
色处理过的
MARK点图象或特
殊部位图象来确认元件焊盘的
位子
3.
判定参数:30-100
4.
横向/纵向分割一般为1,反向
允许
NO
5.
输出向量:Vector1
6.
搜索范围:一般大小为图内元
件周围的红框大小
6.搜索范围:一
般在红框范围
大小就OK
NG种类: 焊
盘不良
预处理方法:一般
默认Nouse
.调用向
量:Nouse
5.输出向
量:Vector1
4.横向/纵向分
割一般为1,反
向允许NO
照明光源:
默认为BGR24
1.算法:
OCVBIN
X1.X2.Y1,Y2指的是元件
的搜索筐范围以及离元
件中心的距离
3.判定参数:30-100
取用颜色和亮度过
滤出来的粉红色图
象,图象一定要是焊
盘底步的大概样子
十七. SIM卡座类的各项参数标准----缺件
123
4.
缺件的AOI测试图及参数讲解 缺件的标准参数
1.
算法:Scale
2.
计算方法:抽取卡座本身的颜
色来确认有无元件
3.
亮度: 20-255
4.
抽取颜色:卡座本身的颜色
5.
判定参数: 60-100
6.
调用向量: Vector1
7.
搜索范围:一般大小为图内元
件内部的粉红区域大小
NG种类:
缺件
照明光源:
默认为BGR24
1.算法: Scale
预处理方法:一
般默认Nouse
6.调用向量:Vector1
3.亮度:20-255
5.判定参数:60-100
4.颜色抽取卡
座本身的颜色
7.搜索范围:一般
范围在元件以内
的粉红区域大小
就OK
X1.X2.Y1,Y2指的是元件的
搜索筐范围以及离元件中
心的距离
