十七 . SIM 卡座类的各项参数标准 ---- 漏铜 128 9. 漏铜的 AOI 测试图及参数讲解 漏铜的标准参数 1. 算法 :Scale 2. 计算方法 : 抽取卡座四周焊盘 的颜色红 色来确认是否漏铜 3. 亮度 : 50 -255 4. 判定参数 : 0- 30 5. 调用向量 : Vecto r1 6. 搜索范围 : 一般范围在卡座周 围所有的 焊锡的部位 , 检查框 一般正好和焊锡部 位一样大小 , 如图的 所有 红色方…
十七. SIM卡座类各项参数标准----翘脚
127
8.

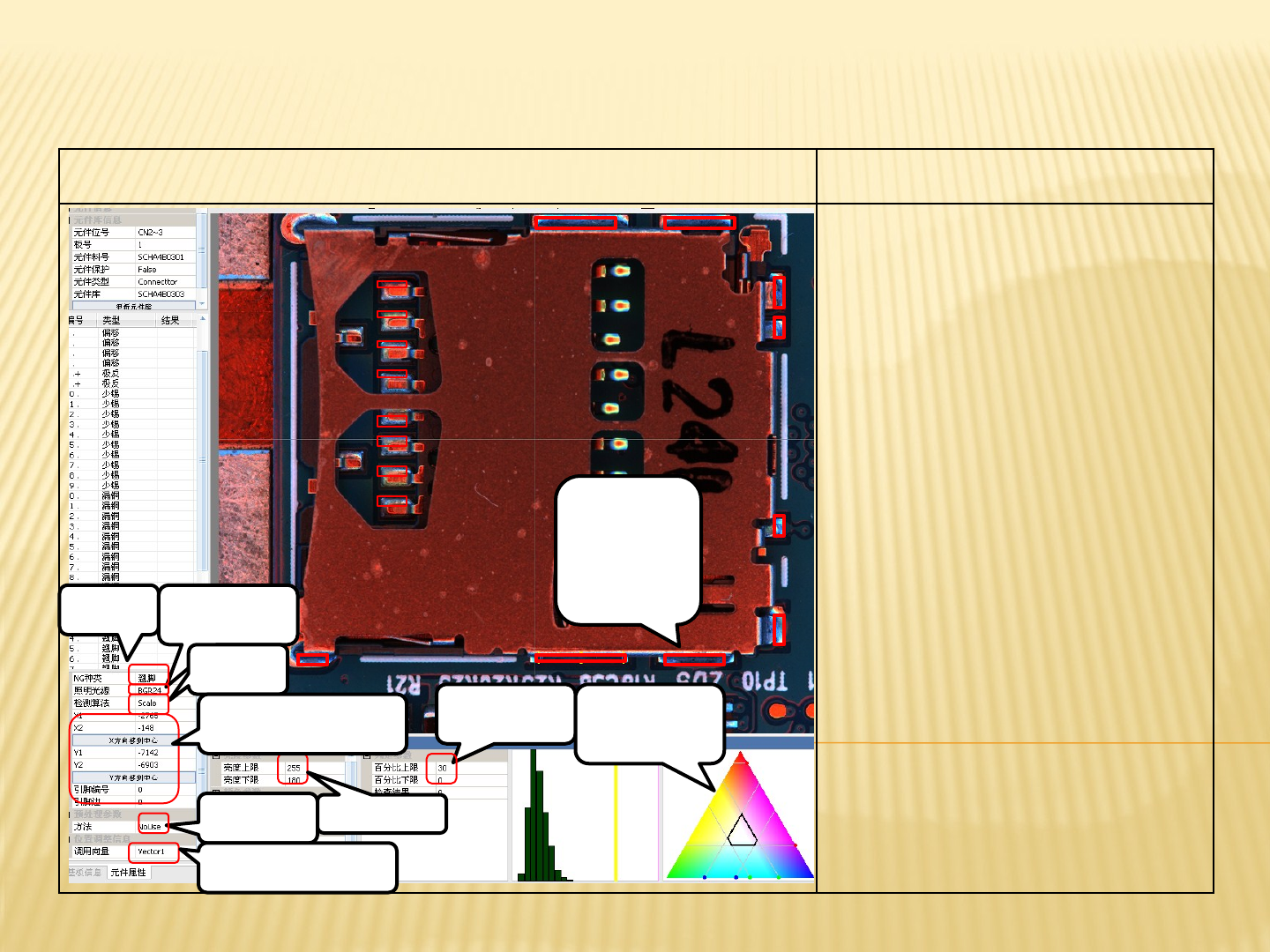

翘脚的AOI测试图及参数讲解 翘脚的标准参数
1.
算法:Scale
2.
计算方法:抽取卡座周围焊点
处的白色来确认是否翘脚
3.
亮度: 180-255
4.
判定参数: 0-30
5.
调用向量: Vector1
6.
搜索范围:一般范围在卡座周
围所有的焊锡的部位
,检查框
一般正好和焊锡部位一样大小,
如图的所有红色方框大小
.
7.
抽取颜色:白色
NG种类:翘
脚
照明光源:
默认为BGR24
1.算法:
Scale
预处理方法:一
般默认Nouse
5.调用向量:Vector3
3.亮度:180-255
4.判定参数:0-30
6.搜索范围:一般
范围 在卡座周围
所有的焊锡的部
位,检查框一般正
好和焊锡部位一
样大小,如图的所
有红色方框大小
X1.X2.Y1,Y2指的是元件的搜
索筐范围以及离元件中心的
距离
7.抽取颜色:白色
十七. SIM卡座类的各项参数标准----漏铜
128
9.
漏铜的AOI测试图及参数讲解 漏铜的标准参数
1.
算法:Scale
2.
计算方法:抽取卡座四周焊盘
的颜色红色来确认是否漏铜
3.
亮度: 50-255
4.
判定参数: 0-30
5.
调用向量: Vector1
6.
搜索范围:一般范围在卡座周
围所有的焊锡的部位
,检查框
一般正好和焊锡部位一样大小,
如图的所有红色方框大小
7.
抽取颜色:红色
7.抽取颜
色: 红色
NG种类:漏
铜
照明光源:
默认为BGR24
1.算法:
Scale
预处理方法:一
般默认Nouse
3.亮度:50-255
4.判定参数:0-30
X1.X2.Y1,Y2指的是元件的搜
索筐范围以及离元件中心的
距离
5.调用向
量:Vector1
6.搜索范围:一般范围
在卡座周围所有的焊
锡的部位,检查框一般
正好和焊锡部位一样
大小,如图的所有红色
方框大小
十八. 排插类的各项参数标准---- AREA
129
1.Area
的AOI测试图及参数讲解
Area
的标准参数
1
因为Area
不做任何检查所
以并无标准参数
NG种类: Area
