八.MIC类的各项参数标准----缺件
62
4.

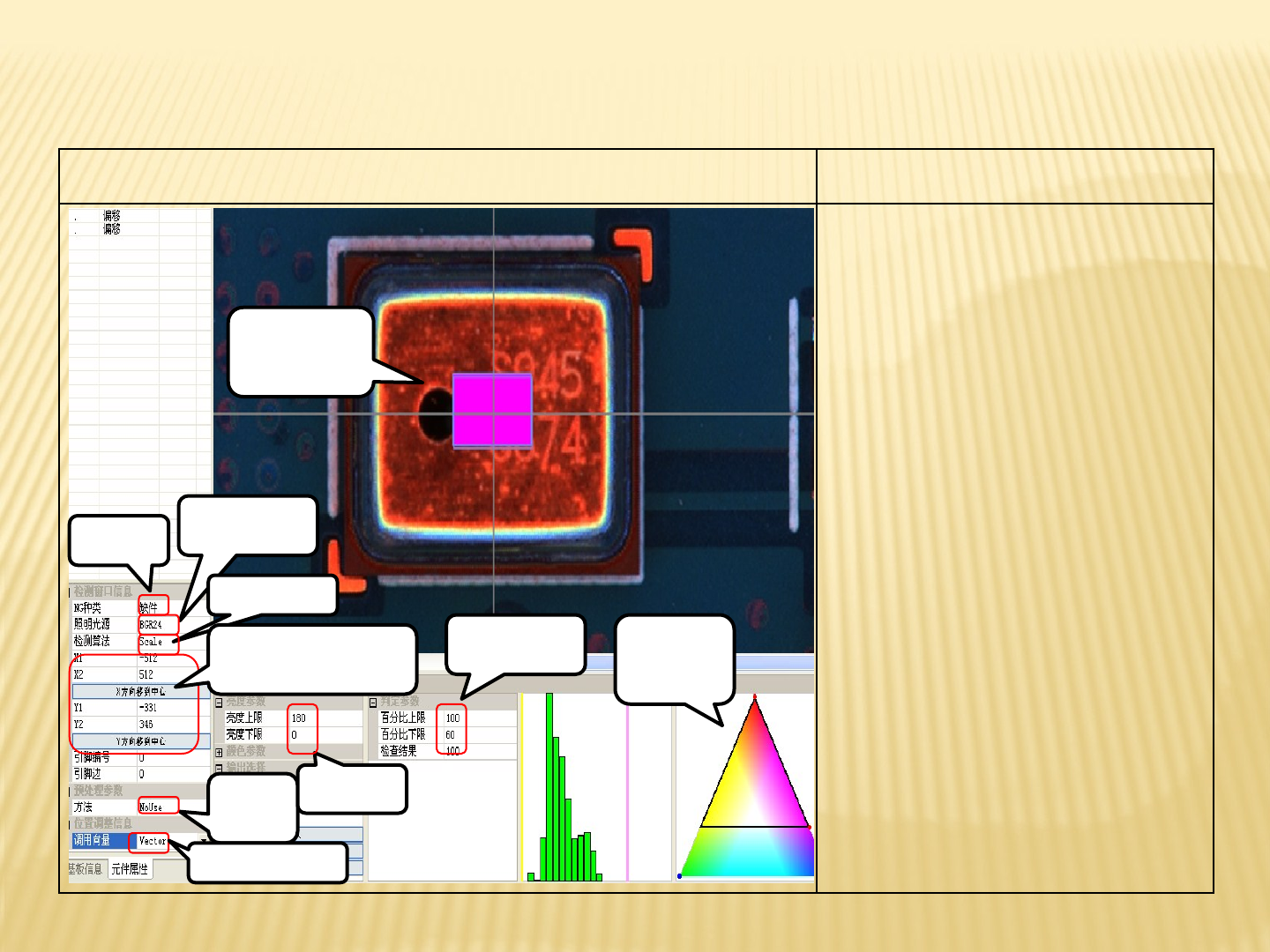

缺件的AOI测试图及参数讲解 缺件的标准参数
1.
算法:Scale
2.
计算方法:抽取JACK本身的
颜色
3.
亮度: 0-180
4.
抽取颜色:MIC本身的颜色
5.
判定参数: 60-100
6.
调用向量: Vector3
7.
搜索范围:一般大小为图内元
件内部的粉红区域大小
NG种类:
缺件
照明光源:
默认为BGR24
1.算法: Scale
预处理方
法:一般
默认
Nouse
6.调用向
量:Vector3
3.亮度:0-180
5.判定参数:60-100
4.颜色抽取
MIC本身的颜
色
7.搜索范围:一般
范围在元件以内
的粉红区域大小
就OK
X1.X2.Y1,Y2指的是元件的搜
索筐范围以及离元件中心的
距离
八.MIC类的各项参数标准----极反
63
5.
极反的AOI测试图及参数讲解 极反的标准参数
1.
算法:ImageMatch
2.
计算方法:截取的是图象要能
区分极性的特殊部位
,并且图
片要清晰端正
3.
判定参数: 40-100
4.
偏移范围X/Y允许：0
5.
调用向量: Vector3
6.
搜索范围:一般在红色方框区
域大小就
OK
NG种类:
错件
照明光源:
默认为BGR24
1.算法:ImageMatch
预处理方
法:一般默
认Nouse
5.调用向
量:Vector3
3.判定参数:40-100
2.截取的是图
象要能区分极
性的特殊部位,
并且图片要清
晰端正
6.搜索范围:一般
在红色方框区域
大小就OK
X1.X2.Y1,Y2指的是元件的
搜索筐范围以及离元件中
心的距离
4.偏移范围：
X/Y允许一般为0
八.MIC类的各项参数标准----偏移
64
5.
偏移的AOI测试图及参数讲解 偏移的标准参数
1.
算法:Scale
2.
计算方法:取MIC的颜色放在
元件的边缘来确认是否偏移
3.
亮度: 0-180
4.
抽取颜色:MIC本身的颜色
5.
判定参数: 50-100
6.
调用向量: Vector1
7.
搜索范围:一般范围在MIC的
四周的
4个红色的方框区域大
小就
OK
NG种类:
错件
照明光源:
默认为BGR24
1.算法: Scale
预处理方
法:一般默
认Nouse
6.调用向
量:Vector1
3.亮度:0-180
5.判定参数:50-100
4.颜色抽取MIC
本身的颜色
7.搜索范围:一般
范围在MIC的四周
的4个红色的方框
区域大小就OK
X1.X2.Y1,Y2指的是元件的
搜索筐范围以及离元件中
心的距离
