63. SCS COMPONENTS (1)
1 6
2 9 3 1
2 6 2 8
1 8
1 9
3 3
3 2
1 5
9
2 1
2 2
2 0
2 4
2 3
2 4
2 0
2 4
2 4
2 3
1 0
2 5
1 4
4 1
4 0
3 9
3 7
3 6
3 7
3 8
6
1
1 2
2
9
9
2 6
2 9
2 7 2 8
4 3
4 3
4 2
4 4
4 6
4 5
2 9
2 6
2 9 3 1
2 6 2 8
2 7
3 0
4 7
2 8
3 1
1 7
1 3
2 7 2 8
3 0 3 1
2 7 2 8
1 1
7
8
9
5 2
5 2
5 2
5 1
5 1
4 9
5 0
4 9
5 2
5 0
5 2
5 2
3 4
8
4 5
3 5
2 5
3 0 3 1
3 0 3 1
4 8
3
- -

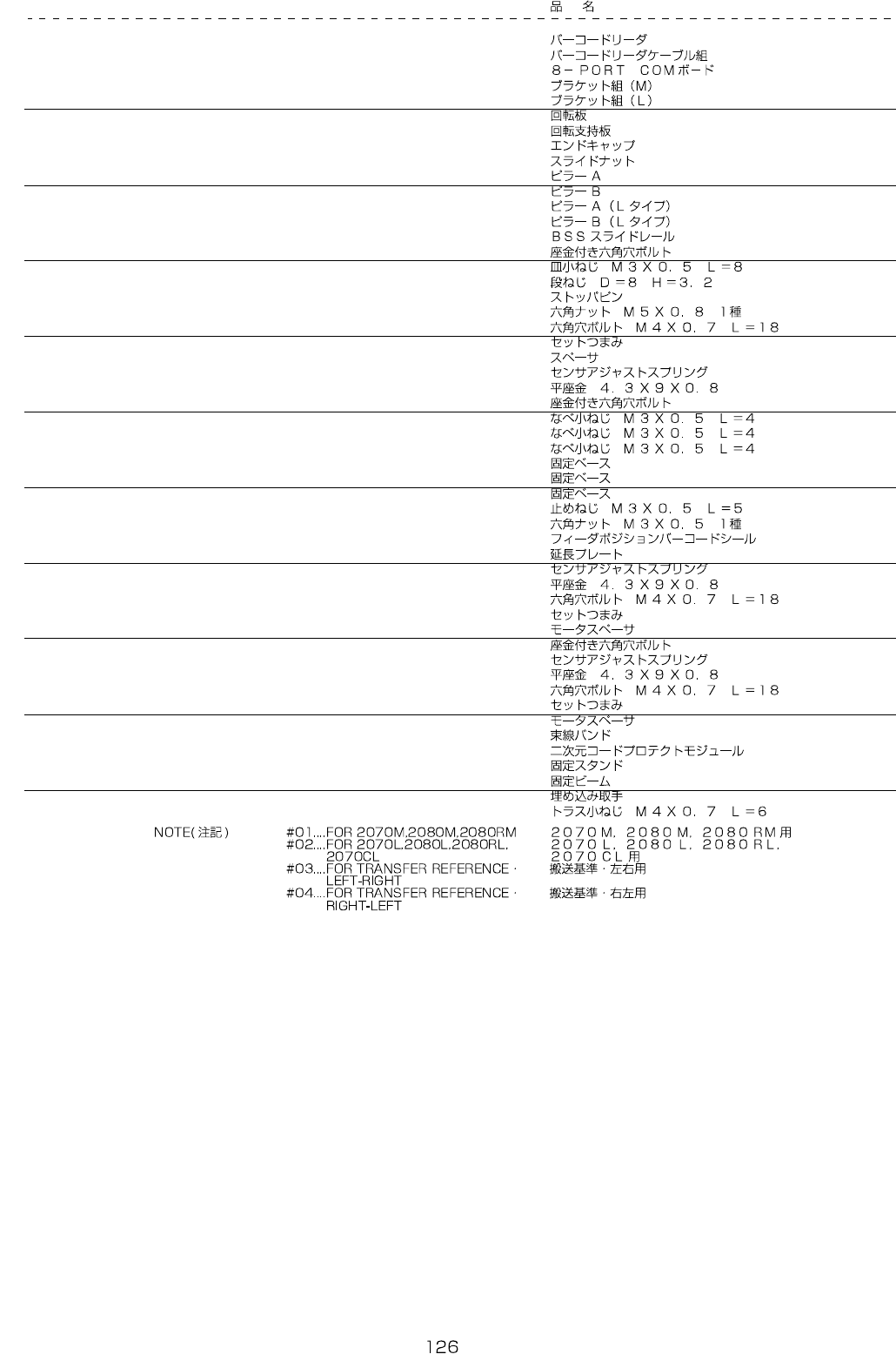

REF.NO NOTE PART NO D E S C R I P T I O N Qty
1 HX-0061000-00 BARCODE READER 1
2 400-28458 BARCODE READER CABLE ASM 1
3 401-35433 8-PORT COM BOARD 1
4
#01
400-29114 BRACKET ASM(M) 1
5
#02
400-29115 BRACKET ASM(L) 1
6 400-28299 ROTARY PLATE (1)
7 400-28300 ROTARY SUPPORT PLATE (1)
8 400-28301 END CAP (2)
9 400-28302 SLIDE NUT (8)
10
#01
400-28304 PILLAR A (1)
11
#01
400-28305 PILLAR B (1)
12
#02
400-29095 PILLAR A (L TYPE) (1)
13
#02
400-29096 PILLAR B (L TYPE) (1)
14 400-28306 BSS SLIDE RAIL (1)
15 SL-6040892-TN BOLT (1)
16 SM-1030801-SC SCREW M3 L=8 (2)
17 SD-0800327-TP SHOULDER SCREW (1)
18 G6025-875-000 STOPPER PIN (1)
19 NM-6050001-SC NUT M5X0.8 TYPE1 (1)
20 SM-6041802-TN SCREW M4X0.7 L=18 (2)
21 G6518-880-000 SET PICK-UP (1)
22 400-58815 SPACER (1)
23 400-00912 SENSOR ADJUST SPRING (2)
24 WP-0430801-SC WASHER 4.3X9X0.8 (4)
25 SL-6041092-TN SCREW (4)
26
#01
SM-4030401-SC SCREW M3X0.5 L=4 (5)
27
#02
SM-4030401-SC SCREW M3X0.5 L=4 (6)
28
#03
SM-4030401-SC SCREW M3X0.5 L=4 (6)
29
#01
HX-0029400-00 FIXED BASE (5)
30 #02 HX-0029400-00 FIXED BASE (6)
31
#03
HX-0029400-00 FIXED BASE (6)
32 SM-8030502-TP SCREW M3 L=5 (1)
33 NM-6030001-SC NUT M3X0.5 TYPE1 (1)
34 400-27888 FEEDER POSITION BARCODE SEAL 3
35
#03
400-31215 EXTENSION PLATE 2
36
#03
400-00912 SENSOR ADJUST SPRING 2
37
#03
WP-0430801-SC WASHER 4.3X9X0.8 4
38
#03
SM-6041802-TN SCREW M4X0.7 L=18 2
39
#03
G6518-880-000 SET PICK-UP 2
40
#03
GBR-11115000 MOTOR SPACER. 2
41
#03
SL-6041092-TN SCREW 4
42
#04
400-00912 SENSOR ADJUST SPRING 2
43 #04 WP-0430801-SC WASHER 4.3X9X0.8 4
44
#04
SM-6041802-TN SCREW M4X0.7 L=18 2
45
#04
G6518-880-000 SET PICK-UP 2
46
#04
GBR-11115000 MOTOR SPACER. 2
47
#01
EA-9500B01-00 CABLE BAND 5
48 400-38992 2D PROTECT MODULE 1
49 400-33403 FIXTURE STAND 2
50 400-33404 FIXTURE BEAM 2
51 400-33539 EMBEDDED PULLS 2
52 SM-0040601-SC SCREW M4X0.7 L=6 12
- -

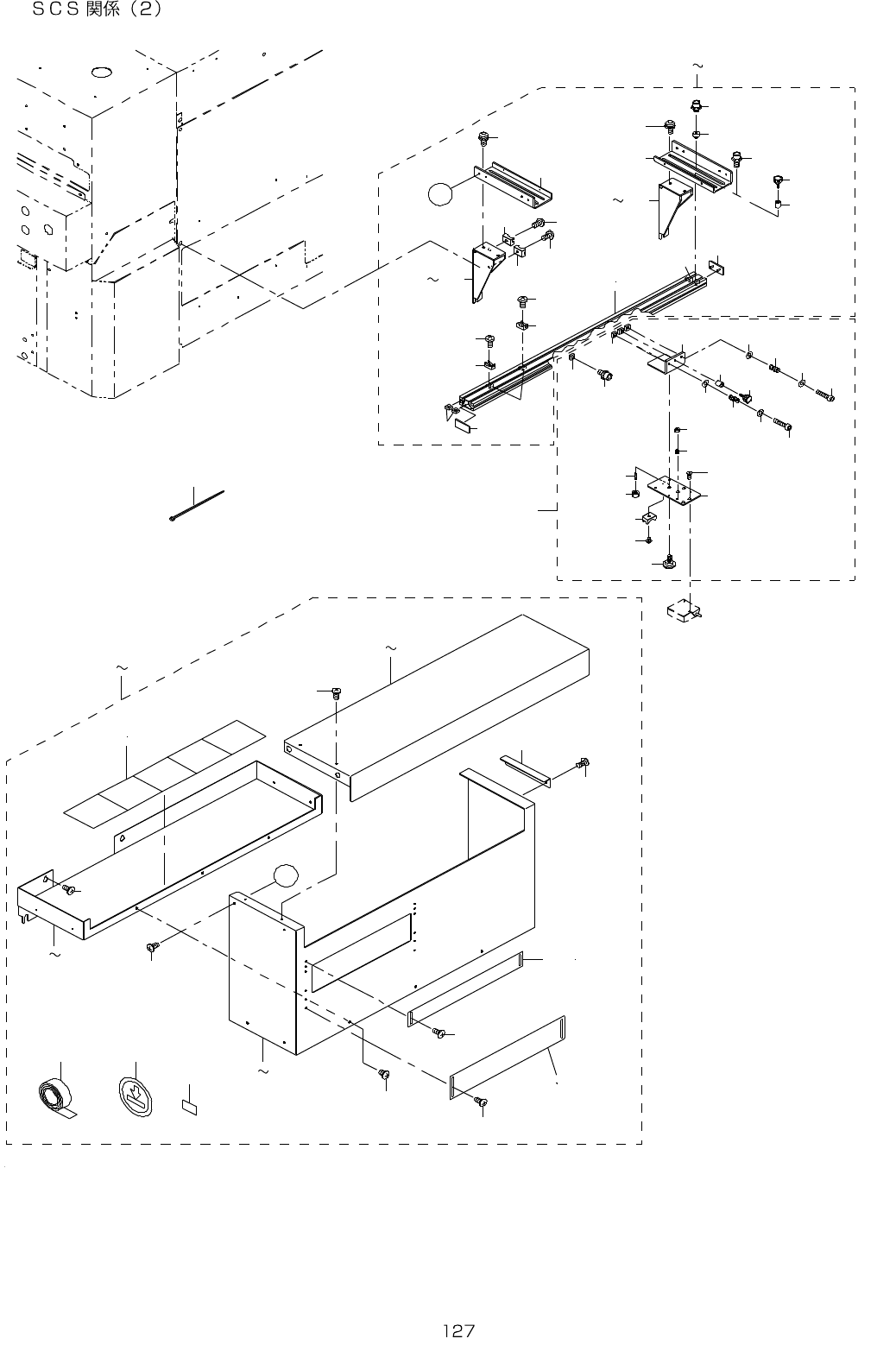

64. SCS COMPONENTS (2)
3 1
6 3
2 9 3 0
2 8
4 0
2 7
2 8
2 3 2 6
3 7
3 7
3 6
3 2
3 3
3 4
3 5
3 9
3 8
1 0
6 4 6 5
1 2
1 8
1 2
4
3
6
7
5
9
8
1 6
1 7
1 5
1 7
1 7
1 5
1 7
1 6
1 3
1 4
2
1 1
3 8
3 8
6 2
3 9
5 3 5 6
4 9 5 2
6 6
4 1 4 4
6 2
6 2
A
4 5 4 8
2 7
5 7
6 2
1 9 2 2
5 8 5 9
2 3 2 6
6 7
3 7
6 0 6 1
6 2
3 8
3 9
3 9
3 1
6 2
A
1
6 8
