CM101-D 参考手册 2.4 机器调整 Pa ge 2- 31 2.4.1 原点复归 进行全部轴的原点复归 。 ∗ 请确认传送带上没有基 板后再进行。 1. 按 [ 原点复归 ] 。 2. 将伺服开关置于 ON ( I ) 。 ( 进行确认 ) 3. 按操作面板的 → 。 • 将开始原点复归。 • 完成原点复归后，将返 回到机器调整画面。 • 画面为高速吸头 (12 吸嘴 ) 。 (CM101 仅显示 1 工作台。 ) 2 3 3 …

100%1 / 152
CM101-D
参考手册
2.4
机器调整
Page 2-30
2.
2.4
机器调整

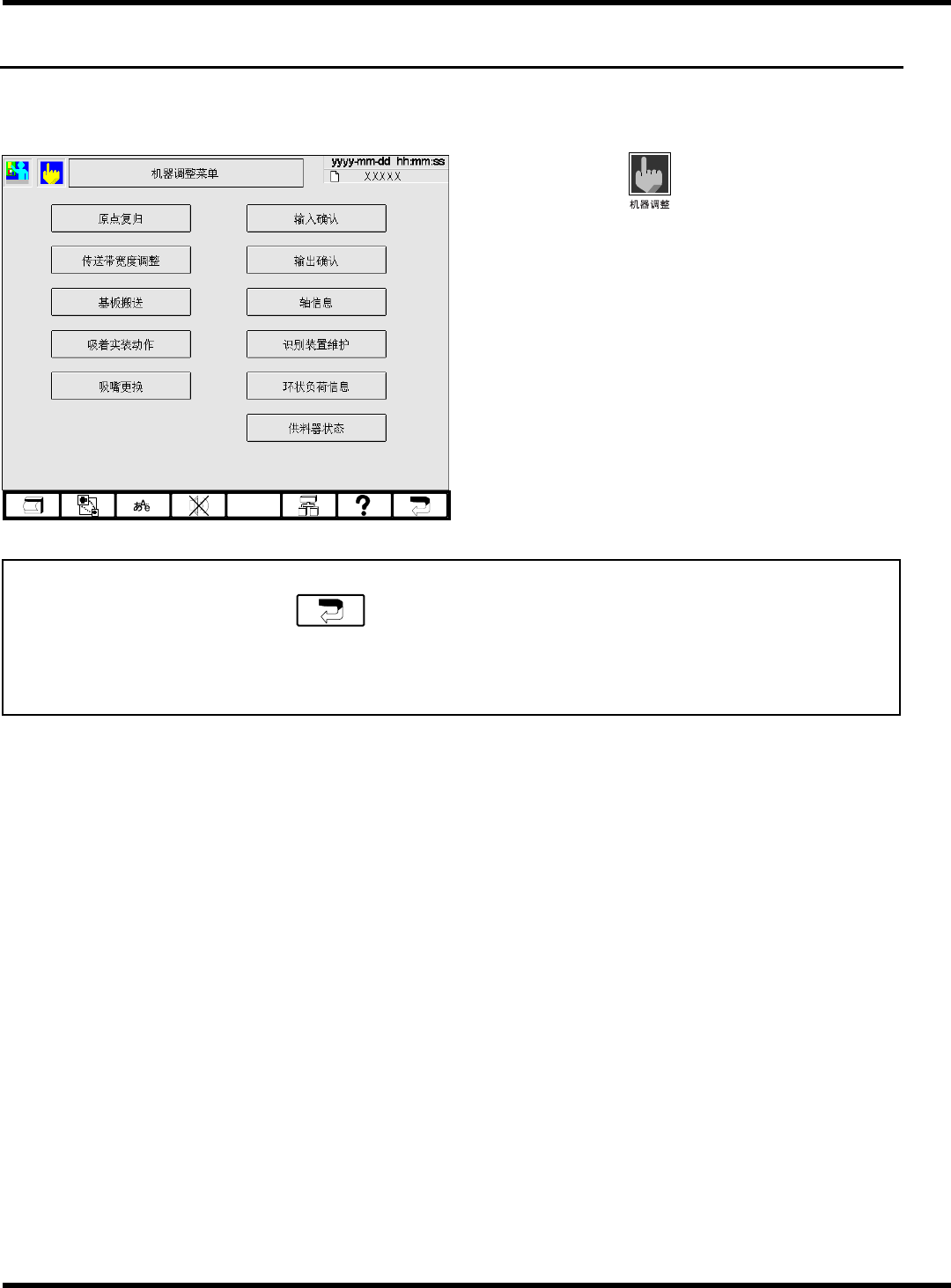

进行机器各部的动作确认以及调整。
∗
不能从操作员模式的主菜单
(
初始设定状态
)
进入。
1.
按主菜单的
。
•
将显示机器调整菜单的画面。
∗
若要显示各调整画面，请按功能开关。
通知
在如下状态下按功能键的
，返回到
<
主菜单
>
画面时有时会显示信息。
•
基板支座处于上升状态，为了防止碰撞，使基板支座下降时。
•
Z
轴位于下降状态，为了防止吸嘴碰撞，使
Z
轴待避到原点位置时。
•
编带切刀处于关闭状态，使其于基准状态的
“
开
”
时。
EJM5B-C-RMC02-A02-00
EJM4A-Ma-Menu-0001
CM101-D
参考手册
2.4
机器调整
Page 2-31
2.4.1

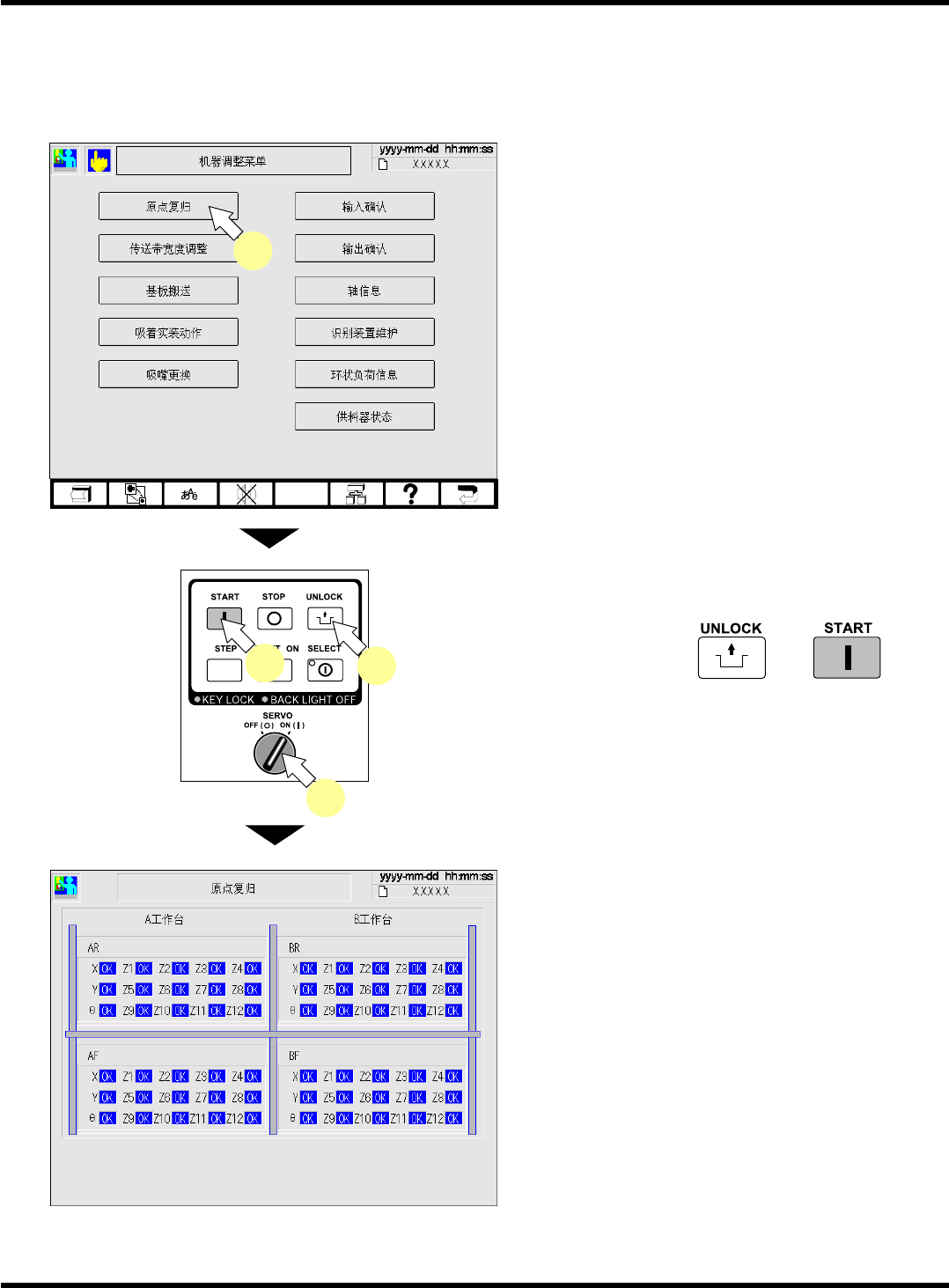

原点复归
进行全部轴的原点复归。
∗
请确认传送带上没有基板后再进行。
1.
按
[
原点复归
]
。
2.
将伺服开关置于
ON ( I )
。
(
进行确认
)
3.
按操作面板的
→
。
•
将开始原点复归。
•
完成原点复归后，将返回到机器调整画面。
•
画面为高速吸头
(12
吸嘴
)
。
(CM101
仅显示
1
工作台。
)
2
3
3
EJM5B-C-RMC02-A02-00
EJM4A-Ro-0001
EJM4A-Ma-Menu-0001
1
CM101-D
参考手册
2.4
机器调整
Page 2-32
2.4.2

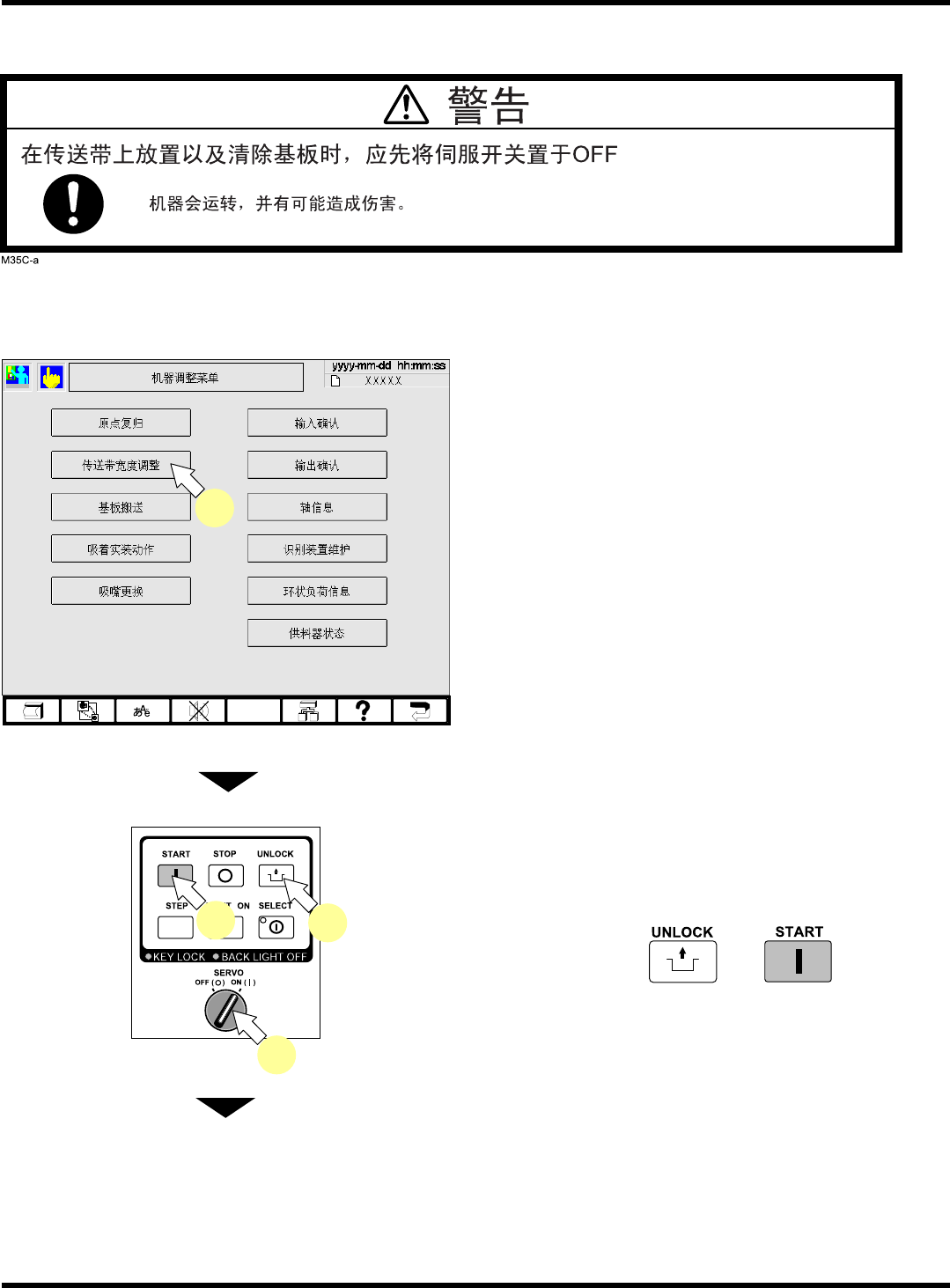

传送带宽度调整
自动将传送带的宽度调整为设定的基板尺寸的宽度。
∗
请确认传送带上没有基板后再进行。
1.
按
[
传送带宽度调整
]
。
2.
将伺服开关置于
ON ( I )
。
(
进行确认
)
3.
按操作面板的
→
。
•
原点复归已完成，不必进行此操作。
•
将显示传送带宽度调整的画面。
下一页
2
3
3
EJM5B-C-RMC02-A02-00
EJM4A-Ma-Menu-0001
1
