维修调整要领书 13-10 13-3 控制装置 13-3-1 控制装置的构成 控制装置的基板配置图如图 13-3-1-1 。 请参照这些图确认基板的安装。 图 13-3-1-1 基板配置图 CPU BOARD 40123242 ETHER MAIN BOARD 40149647 POSITION BOARD 40044540 IEEE1394 BOARD 40150021 IPX7 ASM 40071300 8-PORT COM BOR…
维修调整要领书
13-9
图 13-2-1-4-2 ETF 电源装置构成图 2
表 13-2-1-4-1. ETF 电源装置 <零件表>
NO.
JUKI 货号 零件名称 零件数量 位置 备注
1 HX006750000 POWER SUPPLY ADA600F-24 2 PS 2
2 HA00526000B CIRCUIT PROTECTOR CP52BS/7.5 1 CP1
3 HA005590000 CIRCUIT PROTECTOR CP51BM/20DC 2 CP2, 3
RL1
RL2
RL3
RL4
PS2
维修调整要领书
13-10
13-3 控制装置
13-3-1 控制装置的构成
控制装置的基板配置图如图 13-3-1-1。
请参照这些图确认基板的安装。
图 13-3-1-1 基板配置图
CPU BOARD 40123242
ETHER MAIN BOARD 40149647
POSITION BOARD 40044540
IEEE1394 BOARD 40150021
IPX7 ASM 40071300
8-PORT COM BORAD
40135433 (选购项)
维修调整要领书
13-11

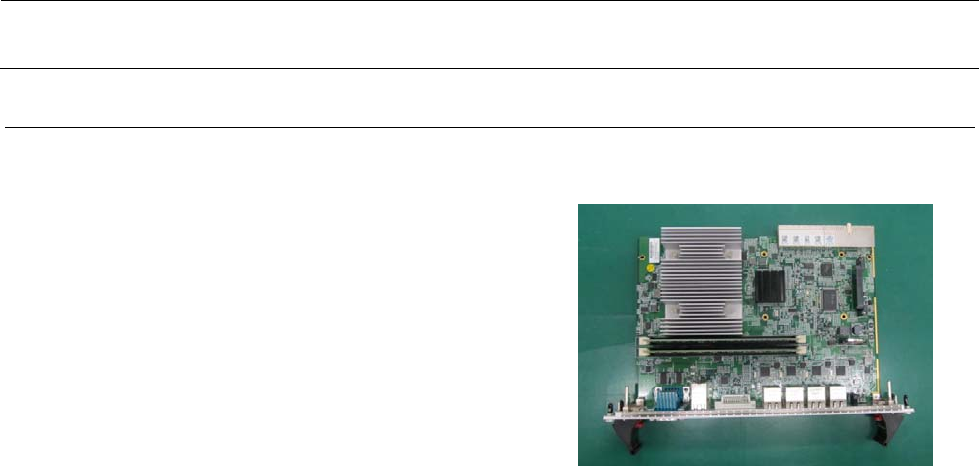

13-3-2 CPU 基板（40123242）
【功能】
这是控制整个装置的基板。
其它基板经由 Compact PCI（以下简称 cPCI）
母线连接。并且，该基板上装有 SOLID STATE
DRIVE 8GB（以下称 SSD），该 SSD 是写入了
操作系统的启动盘。
因此，仅仅更换该基板时，请从现用的 CPU
BOARD 中拆下 SSD，装到新的 CPU BOARD
上。
注意： CPU 电路板 （40123242）的货号中，并不包含 SSD。
（各种规格的更换方法参照 12-2-1-2 更换方法）
【双列开关类的设定】
双列开关以出货状态使用。
【LED 的意义】
PWR：电源供给后亮灯。
HDD：如对 SSD 进行访问，则闪烁。
RESET：复位开关。请勿按此开关。
【电池的更换】
CPU 基板上装有用于保存 BIOS 设置的支持电池。
电池请以 5 年左右为标准进行更换。
更换后需要设置 BIOS。
【更换后的调整项目】
更换后需要设置 BIOS。
请参照“12-2-2 BIOS 的设置”进行设置。
