维修调整要领书
5-2
5-2 传送皮带轮的更换
传送皮带轮有 2 种。变更安装位置，错误组装方法的话，皮带轮的转动变化，传送皮带轮的校准也变
坏，发生皮带磨损。
请参照各传送皮带轮的组装方法。
5-2-1 传送皮带轮 A 组：E21117150A0
No 货 号 品 名 个数
1 E2111715000 传送皮带轮 A 1
2 SB104000100 滚动轴承 １

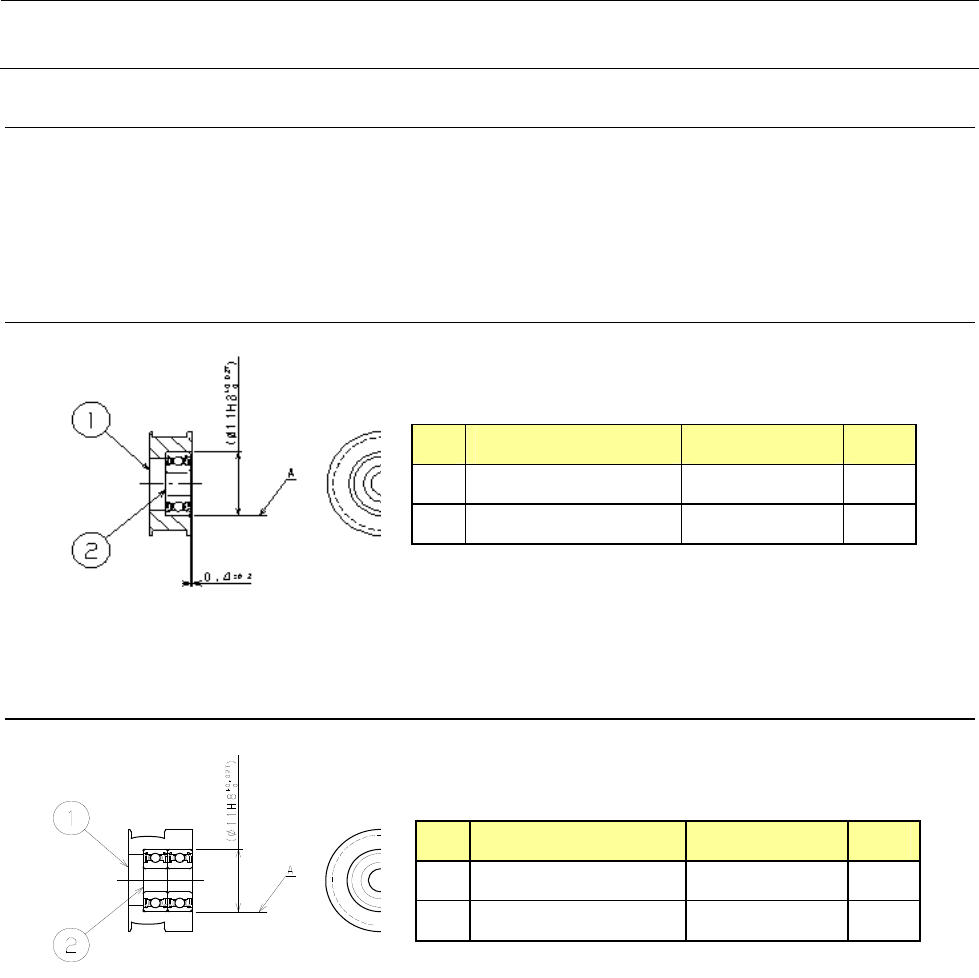

图 5-2-1-1 传送皮带轮Ａ组
5-2-2 传送皮带轮 B 组：E20897210A0
No 货 号 品 名 个数
1 E2111715000 传送皮带轮 B 1
2 SB104000100 滚动轴承 1
图 5-2-2-1 传送皮带轮 B 组
维修调整要领书
5-3
5-3 IN/OUT 马达的更换
1） 请拔下马达连接电缆的插头。
2） 拧松马达支架 S 的固定螺丝，拧松定位螺丝③。
3） 请松开马达(M/C Rev.D 之前:40048075, M/C Rev.E:40158136)的固定螺钉②，卸下马达。
4）请安装马达轴与马达皮带轮 C，其安装位置，要使皮带轮端面 A 与马达轴端面 B 处于相同的面。
由于马达皮带轮 C 不能拆下，请将马达皮带轮 C（40000870）、以及固定螺丝④（SM8030602TP）
X3 个，与马达一起备货。
5）按照 3）～1）相反步骤安装。
6） 请将止动螺钉①暂时先固定，一面旋转顶紧螺钉③一面将同步皮带的张力调整到 17.6N～21.6N。
调整作业请使用 UNITTA（株）制造的声波式皮带张力计（Weight=2.5，Width=6.0，Span=75）。
7） 调整后，请拧紧固定螺丝①，固定好马达。
注）张力过强→驱动轴的转矩增大
注）张力过松→同步皮带轮跳齿（发生异常声音）

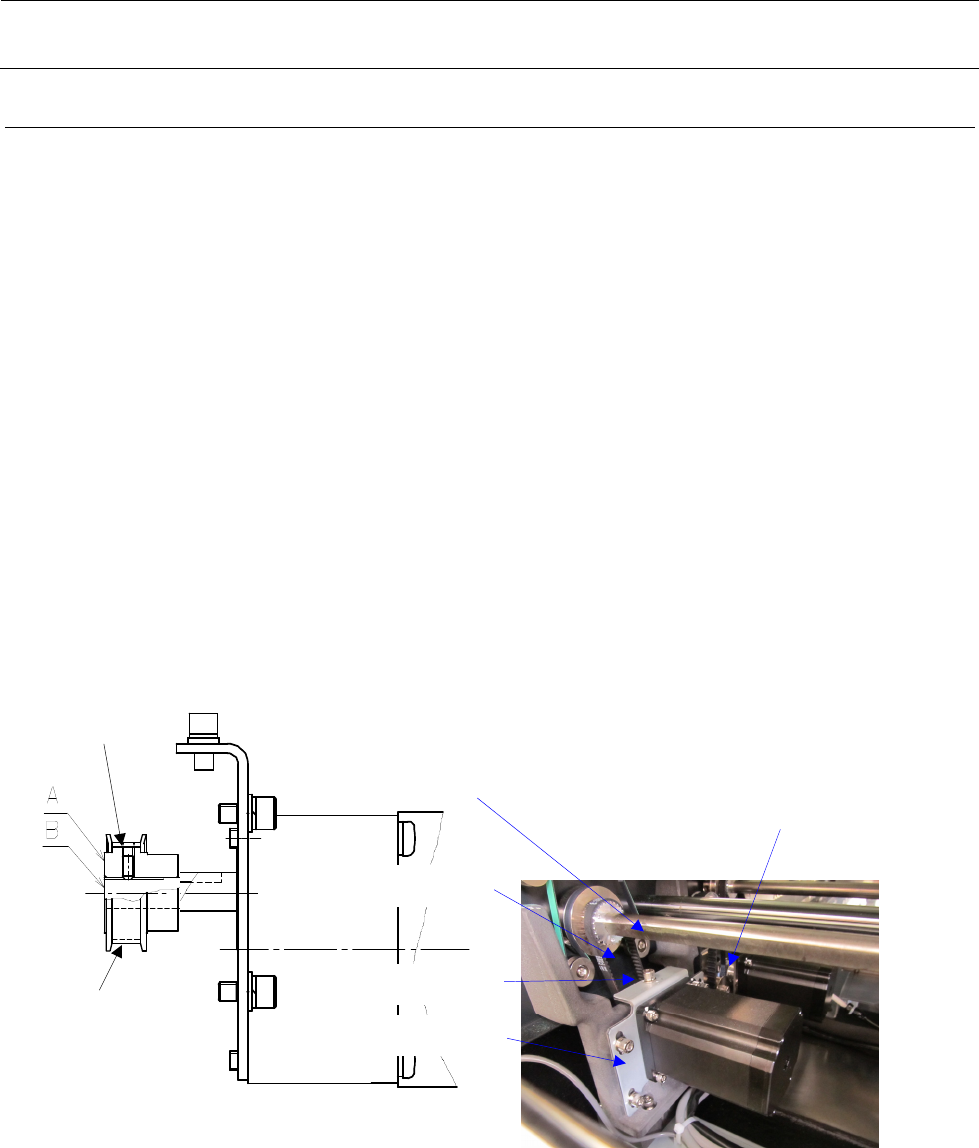

图 5-3-1 图 5-3-2
固定螺钉④
马达皮带轮Ｃ
马达
止动螺钉①
止动螺钉②
马达皮带轮Ｓ
定位螺钉③
维修调整要领书
5-4
5-4 CENT 马达的更换
1） 请卸下马达连接电缆的插头。
2） 拧松马达支架 C 的固定螺丝①。
3） 拧松马达（M/C Rev.D 之前:40048075, M/C Rev.E:40158136）的固定螺丝②，卸下马达。
4） 马达轴和马达皮带轮 C 的安装位置是让皮带轮端面Ａ和马达轴端面Ｂ为同一面的位置。
由于马达皮带轮 C 不能拆下，请将马达皮带轮 C（40000870）、以及固定螺丝③
(SM8030602TP)x3 个，与马达一起备货。
5） 请按照 3）～1）的相反的顺序进行安装。
6） 同步皮带的张力，请按照以下步骤进行调整。
＜步骤＞
① 拧松马达支架Ｃ固定螺丝①，左右移动马达支架Ｃ。
② 拧松马达固定螺丝②，上下移动马达。
③ 请注意不要与其它零件相碰，用上述 2 种方法调整皮带张力。
④ 用由尼塔公司生产的音波式皮带张力计测定张力，请把张力调整到 17.6～21.6 Ｎ。
（Weight=2.5、Width=6.0、Span=93）
⑤ 调整后，拧紧马达支架Ｃ固定螺丝①和马达固定螺丝②。
注）张力过强→驱动轴的转矩增大
注）张力过松→同步皮带轮跳齿（发生异常声音）
图 5
-4-1 图 5-4-2
止动螺钉①
马达支架 C
马达
止动螺钉②
马达皮带轮Ｃ
止动螺钉③
