维修调整要领书 5-8 5-6 IN/OUT 传感器的更换 Ａ部、 B 部的电缆线，请用扎线带固定好，防止在调整传感器位置时不让张力过紧或过松。 图 5-6-1 图 5-6-2 ＜敏感度调整＞ 进行调整，使得可检测到放置在传送通道传感器上的黑色环氧树脂玻璃基板（无光泽）。 请将黑色环氧树脂 玻璃基板（无光泽）放置在传感器的下方，逆时针旋转一下传感器的敏感度调整旋 钮，再慢慢顺时针旋转调整到检测出指定基板的位置。 ※如果没有黑色环氧树脂玻…
维修调整要领书
5-7

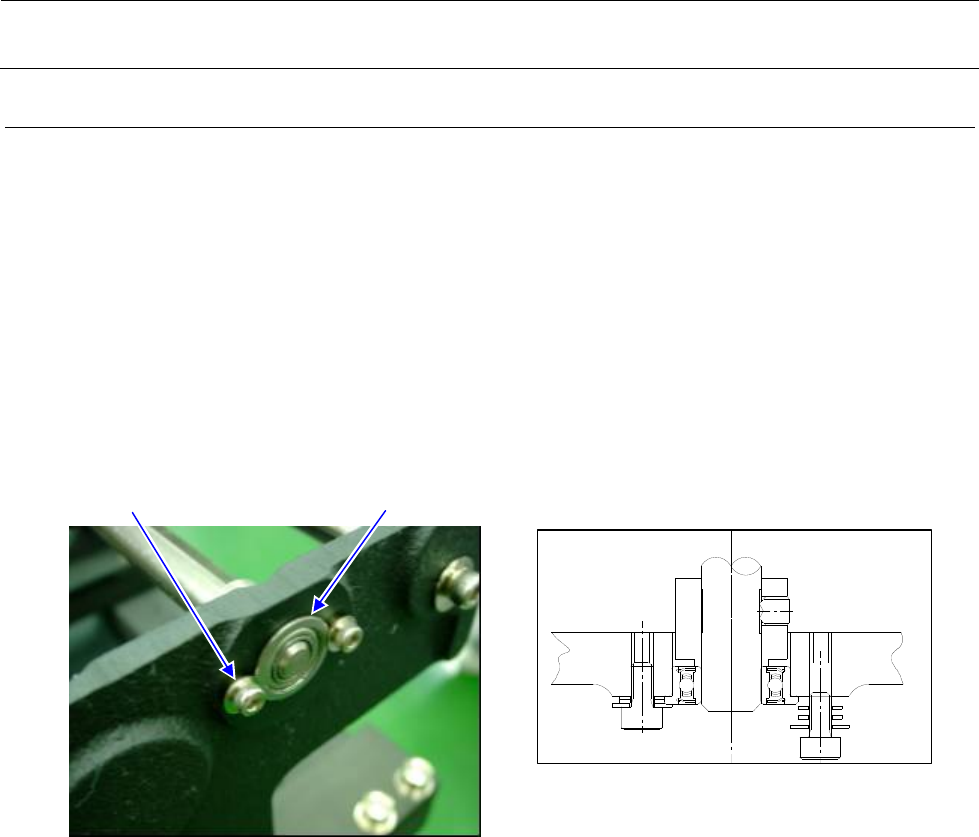

5-5-2 传送电动机用牙轮皮带的更换
1） 要更换 IN/OUT 电动机的牙轮皮带时，依照【5-3】的步骤 2）卸下牙轮皮带；更换 CENTER 电动
机的牙轮皮带时，依照【5-4】的步骤 2）。
2） 拆下从动侧轨道架的轴承固定螺丝①，卸下轴承②。
※ 注）固定螺丝使用 3 片垫圈。卸下时请注意不要丢失
3） 将驱动轴拔出到从动轨道侧，更换皮带。
4） 将驱动轴插入基准轨道侧，按相反的步骤组装轴承。
5） 更换 IN/OUT 电动机的牙轮皮带时，依照【5-3】步骤 6）、7）调整皮带的张力；更换 CENTER
电动机的牙轮皮带时，依照【5-4】步骤 6）①～⑤调整皮带的张力。
图 5-5-2-1
① ②
维修调整要领书
5-8

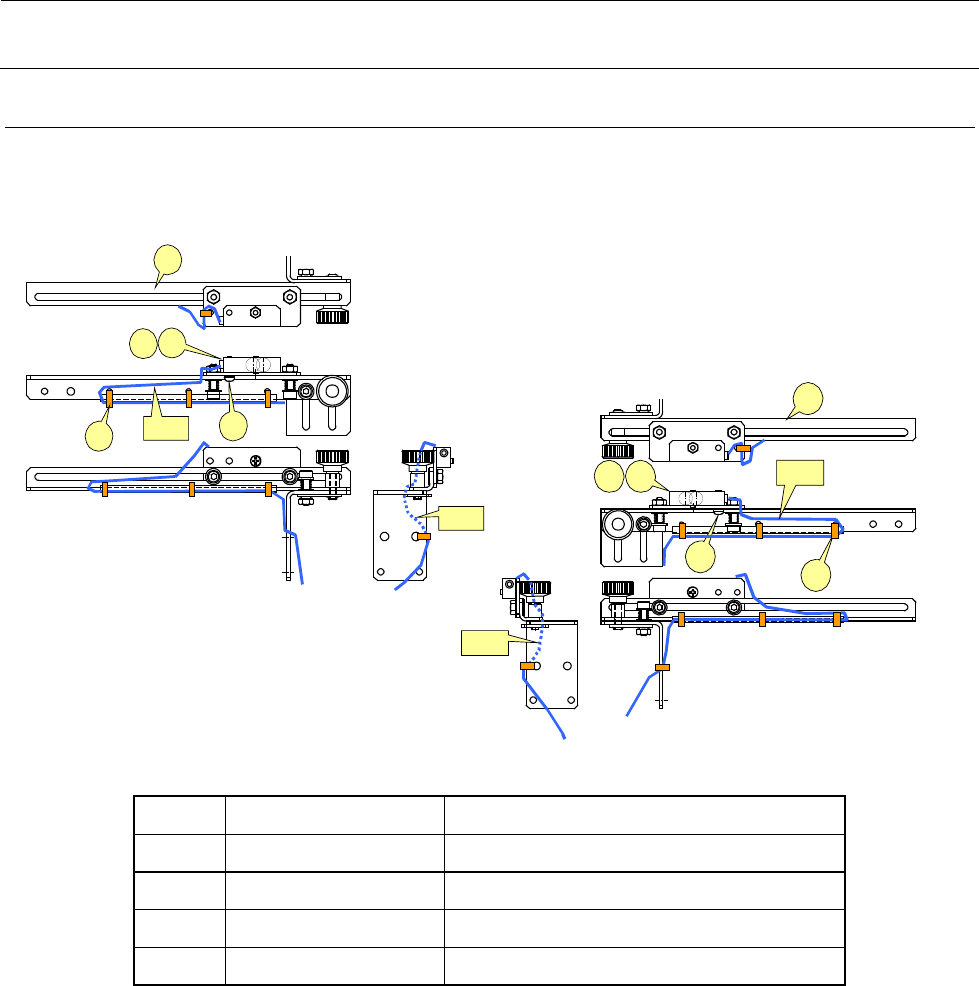

5-6 IN/OUT 传感器的更换
Ａ部、B 部的电缆线，请用扎线带固定好，防止在调整传感器位置时不让张力过紧或过松。
图 5-6-1
图 5-6-2
＜敏感度调整＞
进行调整，使得可检测到放置在传送通道传感器上的黑色环氧树脂玻璃基板（无光泽）。
请将黑色环氧树脂玻璃基板（无光泽）放置在传感器的下方，逆时针旋转一下传感器的敏感度调整旋
钮，再慢慢顺时针旋转调整到检测出指定基板的位置。
※如果没有黑色环氧树脂玻璃基板，请利用在使用的基板中，颜色最深的基板。
①
- SIDE_SENSOR_BRACKET_ASM (L,R)
②
40162658
SIDE SENSOR ASM(右侧)
③
40162658
SIDE SENSOR ASM(左侧)
④
SL4031291SC SCREW
⑤
EA9500B0000 CABLE_BAND
②
③
①
⑤
④
Ｂ
Ａ
右侧的传感器
②
①
④
⑤
③
Ａ
Ｂ
左侧的传感器
维修调整要领书
5-9

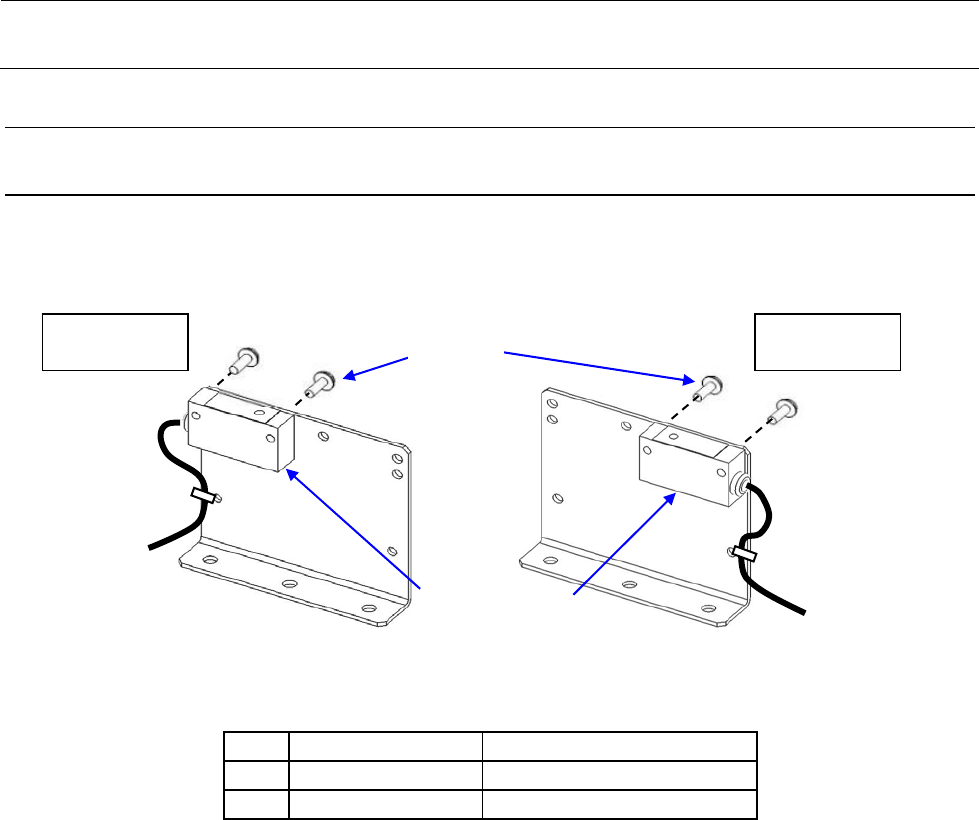

5-7 WAIT/STOP/C-OUT 传感器的更换
5-7-1 WAIT 传感器的更换(选购项)
根据流动方向，按下图所示装配 WAIT 传感器。
图 5-7-1-1
①
40135828 WAIT SENSOR ASM
②
SL4031091SC SCREW M3 L=10
③
EA9500B0000 CABLE BAND
左→右流动 右→左流动
①WAIT 传感器
②螺丝
