维修调整要领书 5-10 5-7-2 STOP/C-OUT 传感器的更换（选购项） 1 ） 拆下 ① 螺丝，卸下 ② STOP 传感器。 2 ） 拆下 ③ 螺丝，卸下 ④ C-OUT 传感器。 3 ）更换各传感器。 4 ） 传感器的安装位置，各自为 a=4±0.2mm 、 b=3.4±0.2mm 。 图 5-7-2-1 ① SM4031001SN SCREW M3 L=10 ② 40110065 STOP SENS ASM ③ SM40…
维修调整要领书
5-9
5-7 WAIT/STOP/C-OUT 传感器的更换
5-7-1 WAIT 传感器的更换(选购项)
根据流动方向，按下图所示装配 WAIT 传感器。
图 5-7-1-1
①
40135828 WAIT SENSOR ASM
②
SL4031091SC SCREW M3 L=10
③
EA9500B0000 CABLE BAND
左→右流动 右→左流动
①WAIT 传感器
②螺丝
维修调整要领书
5-10

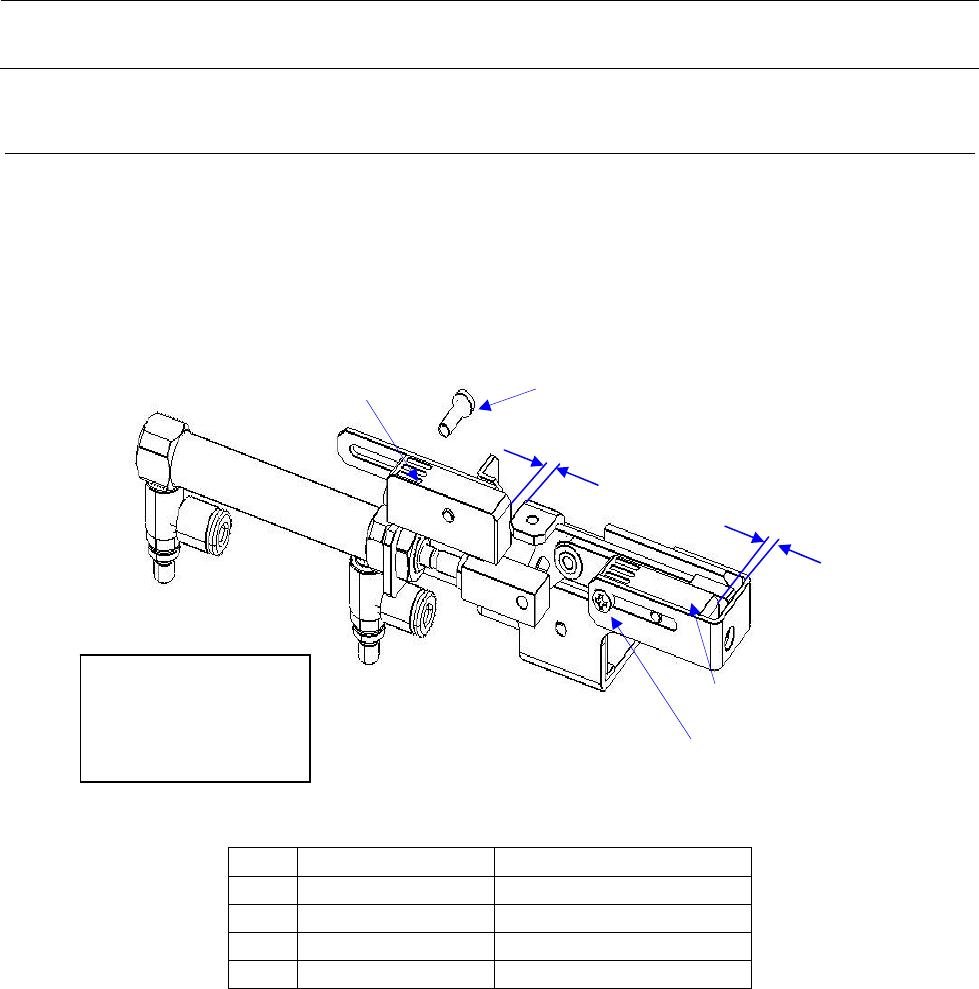

5-7-2 STOP/C-OUT 传感器的更换（选购项）
1） 拆下①螺丝，卸下②STOP 传感器。
2） 拆下③螺丝，卸下④C-OUT 传感器。
3）更换各传感器。
4） 传感器的安装位置，各自为 a=4±0.2mm、b=3.4±0.2mm。
图 5-7-2-1
①
SM4031001SN SCREW M3 L=10
②
40110065 STOP SENS ASM
③
SM4031001SN SCREW M3 L=10
④
40135828 C.OUT_SENS_ASM
⑤
EA9500B0000 TIE BAND
①
螺
丝
②
STOP
传
感
器
③
螺
丝
④
C-OUT
传
感
器
a=4±0.2mm
b=3.4±0.2mm
左→右流动
（右→左流动：对称）
维修调整要领书
5-11

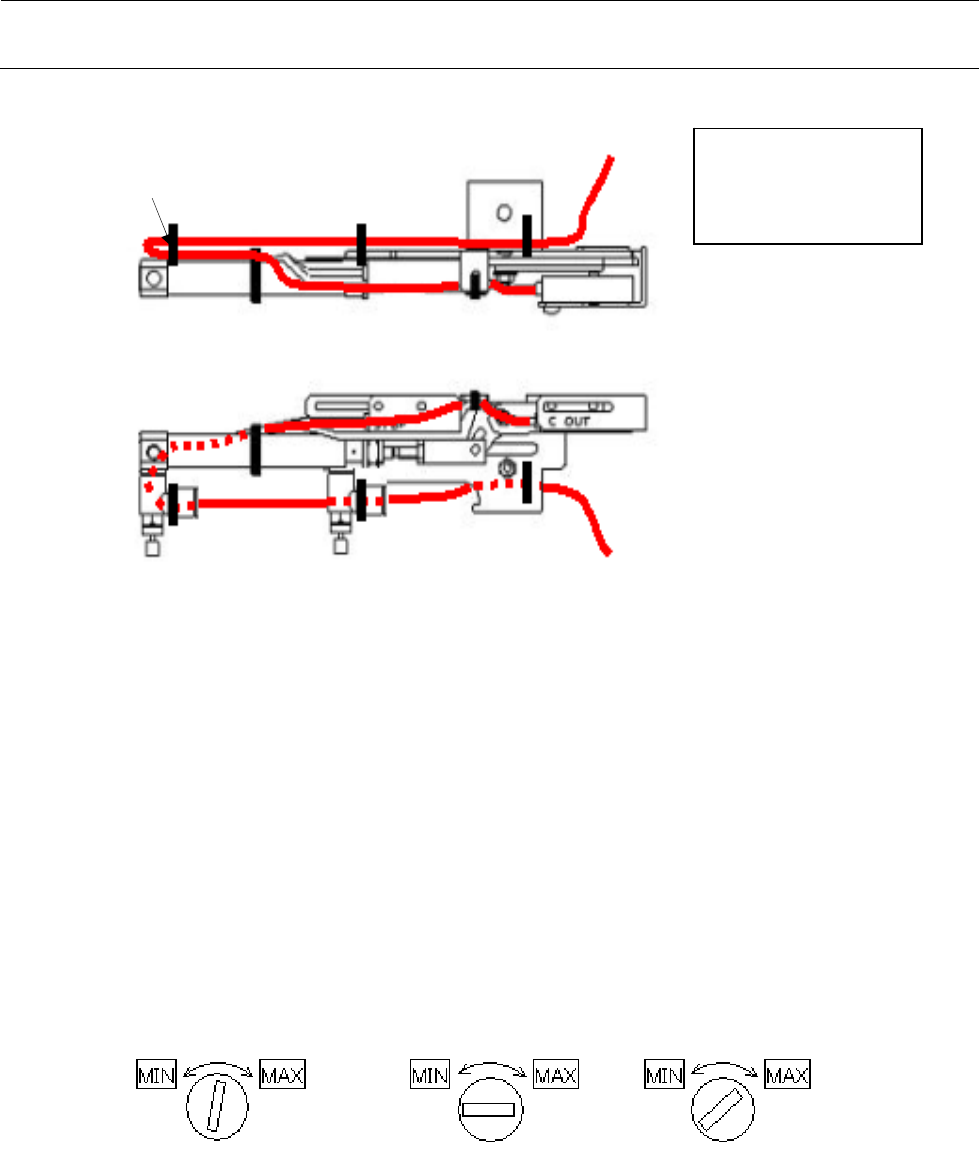

5） 按图 5-7-2-2 所示对电缆进行配线。
图 5-7-2-2 电缆配线图
6）按照以下步骤进行传感器敏感度调整。
①放置黑色环氧树脂玻璃基板，将调整螺丝慢慢向 MIN→MAX 方向旋转，当传感器变为 ON 时停
止旋转。（图 5-7-2-3＿位置 A）
②将 X 轴移动至挡块的正上方位置。在该状态下将调整螺丝慢慢向 MAX→MIN 方向旋转，当传感
器变为 OFF 时停止旋转。（图 5-7-2-3＿位置 B）
・传感器的动作确认，在接通电源后「手动控制」→「传送个别控制」的画面中进行。
・X 轴要在 Head 示教中，在 Y 坐标（75mm～14mm）之间移动、确认。
③设定调整螺丝，使其处于位置 A、位置 B 的中间。
图 5-7-2-3
⑤束线带
左→右流动
（右→左流动：对称）
①位置 A ②位置 B ③设置位置
