5） 按图 5-7-2-2 所示对电缆进行配线。
图 5-7-2-2 电缆配线图
6）按照以下步骤进行传感器敏感度调整。
①放置黑色环氧树脂玻璃基板，将调整螺丝慢慢向 MIN→MAX 方向旋转，当传感器变为 ON 时停
止旋转。（图 5-7-2-3＿位置 A）
②将 X 轴移动至挡块的正上方位置。在该状态下将调整螺丝慢慢向 MAX→MIN 方向旋转，当传感
器变为 OFF 时停止旋转。（图 5-7-2-3＿位置 B）
・传感器的动作确认，在接通电源后「手动控制」→「传送个别控制」的画面中进行。
・X 轴要在 Head 示教中，在 Y 坐标（75mm～14mm）之间移动、确认。
③设定调整螺丝，使其处于位置 A、位置 B 的中间。
图 5-7-2-3
⑤束线带
左→右流动
（右→左流动：对称）
①位置 A ②位置 B ③设置位置
维修调整要领书
5-12
5-8 止动器缸筒的更换
1）拧松③阀杆前端的螺母。
2） 拧下②安装用螺母。
3） 转动①气缸的轴部，从④制动器卡头上卸下缸筒①。
4）拆下⑤速度控制器（2 个）。
5）请按照 4）～1）的步骤进行组装。
此时，请注意①气缸和止动器架的长孔应该在一条直线上，动作顺畅。
请在①气缸的螺丝部位涂抹 Loctite277。
组装时，要使②安装用螺母的端面至④制动器卡头的端面的距离为 15mm。
6）调整速度控制器。
从全闭旋转 2 圈打开。
7） 组装后，接入空气（0.50Mpa），确认动作是否顺畅。

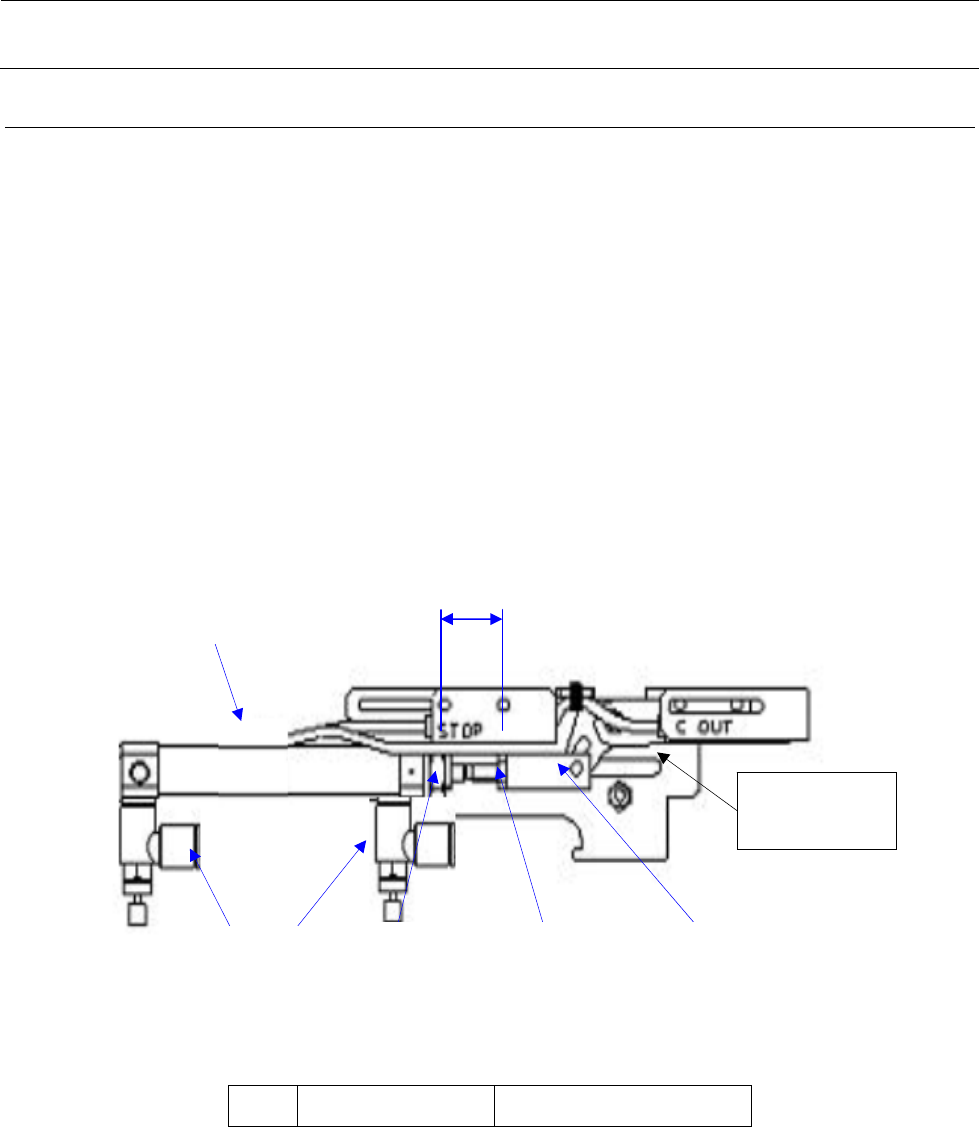

图 5-8-1
① PA1002005A0 气缸
②组装用螺母
※涂抹 Loctite277
①
气缸
④制动器卡头
制动器架
长孔
③
阀杆前端螺母
⑤
速度控制
维修调整要领书
5-13
5-9 传送电磁阀的更换
请拔下配管用软管，拆下①螺丝，更换②电磁阀。
※③为对应 1500mm 基板的选购项

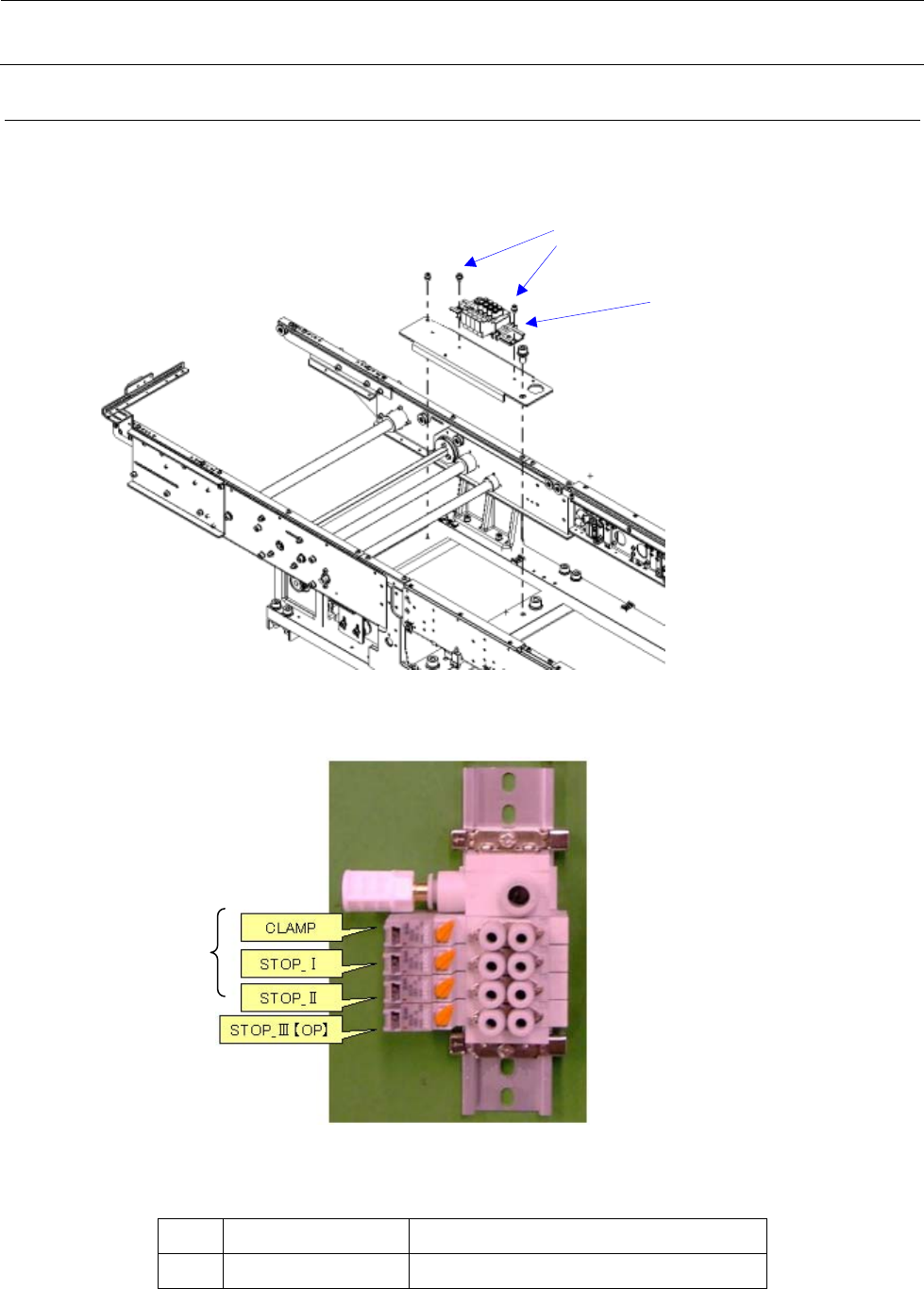

图 5-9-1
图 5-9-2
②
40000916 MANIFOLD_VALVE_A_ASM
③
PV150209300 MANIFOLD_VALVE
①螺丝
②电磁阀
③
②
（选购项）
