维修调整要领书 5-16 ６） 请将夹紧杆⑨向上提，在③气缸与⑩托架之间【 A 】没有空隙的状态下进行调整， 使基板导轨安装面 【 B 】与夹紧杆上面的尺寸为 9.2±0.2mm ，拧紧②螺丝。 注）这时，请确认反面一侧的气缸与托架之间没有空隙。 注）规格值：如果不能调整到 9.2±0.2mm 以内，请将反面一侧的②螺丝松开，调整夹紧杆的位置。 ７） ③气缸与⑩托架之间的空隙【 C 】为（ t0.6mm ）时，请调整 ⑫ 止 动卡具，使…
维修调整要领书
5-15

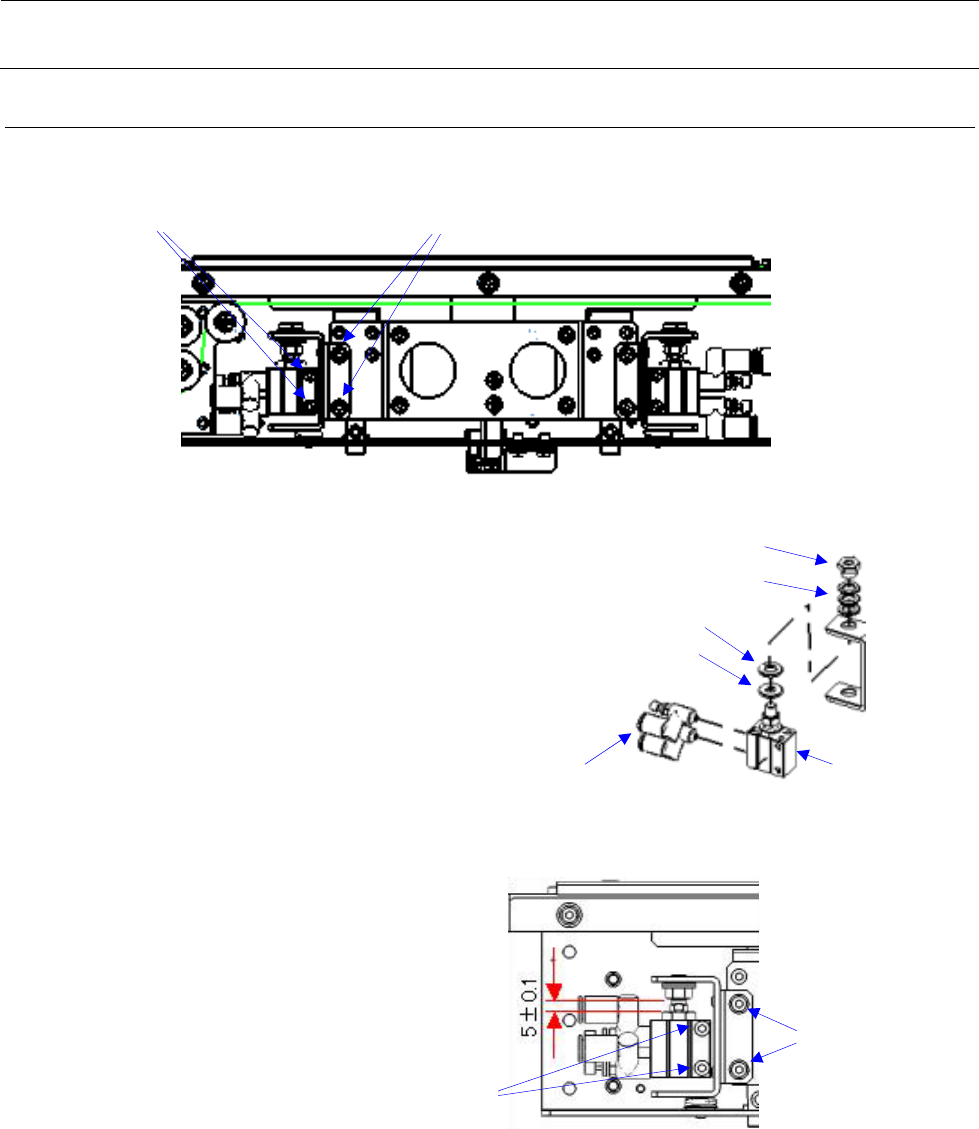

5-11 更换夹紧杆气缸
１）拆下①螺丝及②螺丝，拆下气缸单元。
２）从③气缸拆下④螺母。
同时拆下⑤垫圈、⑥间隔片、⑦垫圈。
３）从③气缸拆下⑧速度控制器，更换新的速度控制器。
注）用手拧紧速度控制器后，用工具再旋转 1/4 圈。
（参考值：0.4～0.5N・m）
注）速度控制器打开度
上侧：从全关旋转 1 圈打开
下侧：从全关旋转 2 圈打开
调整后，用锁紧螺母固定。
４）按２）的相反步骤安装。
注）④螺母固定位置：5±0.1
５）按１）的相反步骤安装。
注）这时，②螺丝要暂时固定。
①螺丝 ②螺丝
④螺母
⑤垫圈
③气缸
⑧速度控制器
⑥间隔片
⑦垫圈
②螺丝
①螺丝
维修调整要领书
5-16
６）请将夹紧杆⑨向上提，在③气缸与⑩托架之间【A】没有空隙的状态下进行调整，使基板导轨安装面
【B】与夹紧杆上面的尺寸为 9.2±0.2mm，拧紧②螺丝。
注）这时，请确认反面一侧的气缸与托架之间没有空隙。
注）规格值：如果不能调整到 9.2±0.2mm 以内，请将反面一侧的②螺丝松开，调整夹紧杆的位置。
７）③气缸与⑩托架之间的空隙【C】为（t0.6mm）时，请调整⑫止动卡具，使得⑪传感器检出，而在
（t0.3mm）时检查不出。
注）止动卡具的调整，请使用⑬螺丝进行调整。
注）请设定空隙使止动卡具与传感器不干扰，左右均等。
③气缸
⑩托架
A
②
螺
丝
C C
③气缸 ③气缸
⑩托架
⑩托架
⑪传感器 ⑫止动卡具 ⑬螺丝
⑨夹紧杆
B
基板导轨
维修调整要领书
5-17
5-12 更换支撑台气缸
１）请将主机右下后部的台架阀门置于关闭状态。
２）请拆下①、②固定螺丝，拆下 BU 台 A 组。（图 5-12-1）
３）请拆下③、④安装螺丝，拆下⑤气缸。（也请拔下 φ4 气管）（图 5-12-2）
４）请从⑤气缸拆下⑥空气接头（2 个）。（图 5-12-2）
５）请按照（4）～（1）的步骤安装新的气缸。
６）BU 传感器的位置调整请参考 5-13 项。
图 5-12-1
图 5-12-2
①固定螺丝
②固定螺丝
③安装螺丝
④安装螺丝
⑤气缸
⑥空气接头
