维修调整要领书 6-1 第 6 章 CAL 块 为了防止突然的起动造成事故，请关掉电源之后再进行操作。 6-1 CAL 基板组的更换 1） 卸下插入基板的 2 根束线①。 2）从弯管拔下 φ4 空气软管②。 3） 卸下 4 处的Ｍ 3 带垫片螺丝③，从 CAL 侧护罩拉下基板，卸下 φ4 空气软管， 这样就可以取出 CAL 基板组。 4） 基板更换后，请按照相反的程序组装。 1 3 2 1 危险
维修调整要领书
5-19
5-14 支撑台电磁阀的更换
１）请将主机右下后部的台架阀门置于关闭的状态。
２）请拆下①固定螺丝，拆下 BU 台空气组件。（也请拔下 φ4 空气软管）
（图 5-14-1）
３）请从 BU 台组件拆下②固定螺丝，拆下③电磁阀。（图 5-14-2）
４）请从③电磁阀拆下④空气接头、⑤消音器（2 个）。（图 5-14-2）
５）请按照（4）～（1）的步骤安装新的电磁阀。
图 5-14-1
图 5-14-2
③
PV1502060A0 5-PORT SOLENOID VALVE
BU 台空气组件
①固定螺丝
②固定螺丝
③电磁阀
④阳螺纹接头
⑤消音器
维修调整要领书
6-1
第6章 CAL 块
为了防止突然的起动造成事故，请关掉电源之后再进行操作。

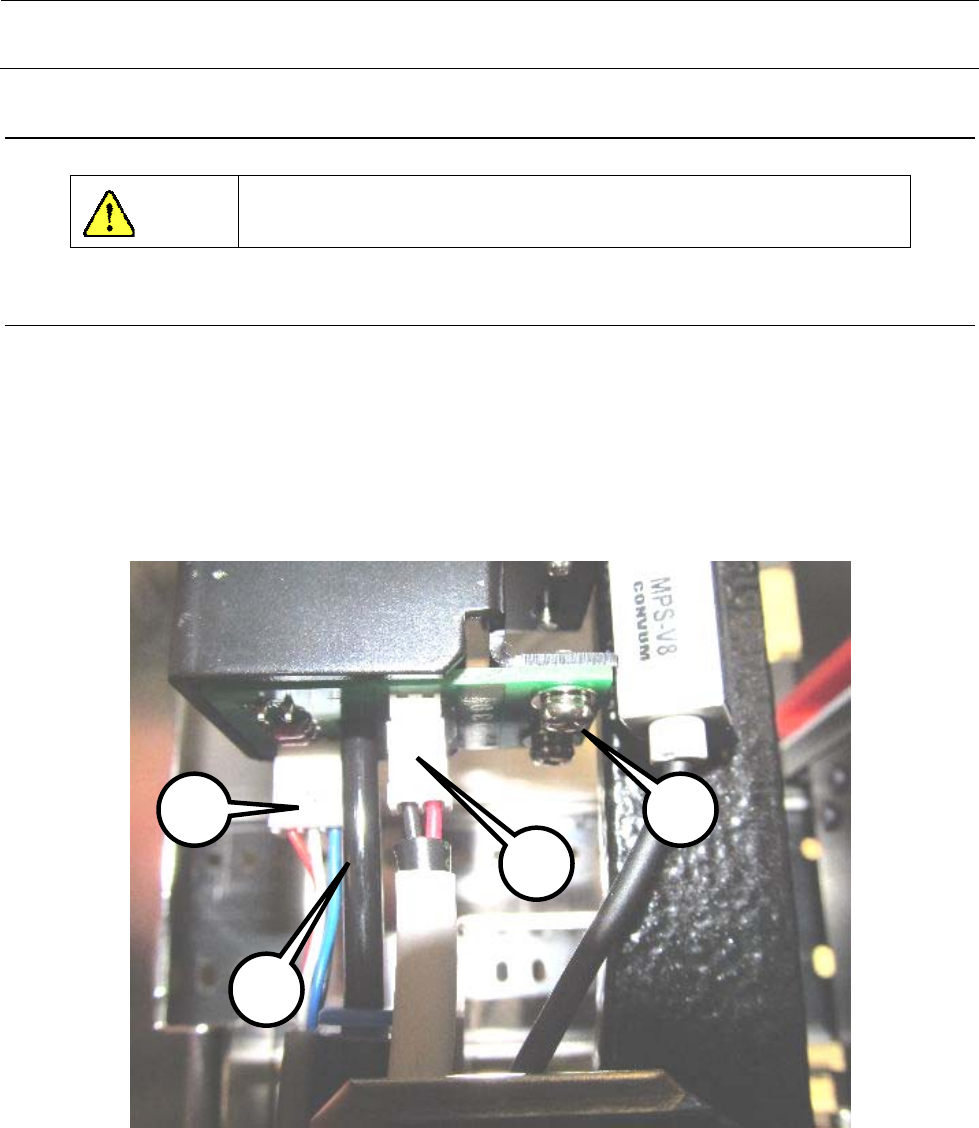

6-1 CAL 基板组的更换
1） 卸下插入基板的 2 根束线①。
2）从弯管拔下 φ4 空气软管②。
3） 卸下 4 处的Ｍ 3 带垫片螺丝③，从 CAL 侧护罩拉下基板，卸下 φ4 空气软管，
这样就可以取出 CAL 基板组。
4） 基板更换后，请按照相反的程序组装。
1 3
2
1
危险
维修调整要领书
6-2
6-2 更换排出器
1）请使本体左下方的手柄阀置于关闭状态。
2）拆下 φ4 气管①、φ6 气管②。
3）卸下 CAL VCUM SV 组的线束③。
4）请取下安装螺钉④（2 颗），更换 CAL VCUM SV 组。
5）安装请按相反的步骤进行。
切断空气
过滤器⑤的更换即使不切断供气也可进行。
货号 40000641 品名 FILTER
3
2
4
1
CAL VCUM SV 组
5
关闭状态 打开状态
