维修调整要领书
8-2

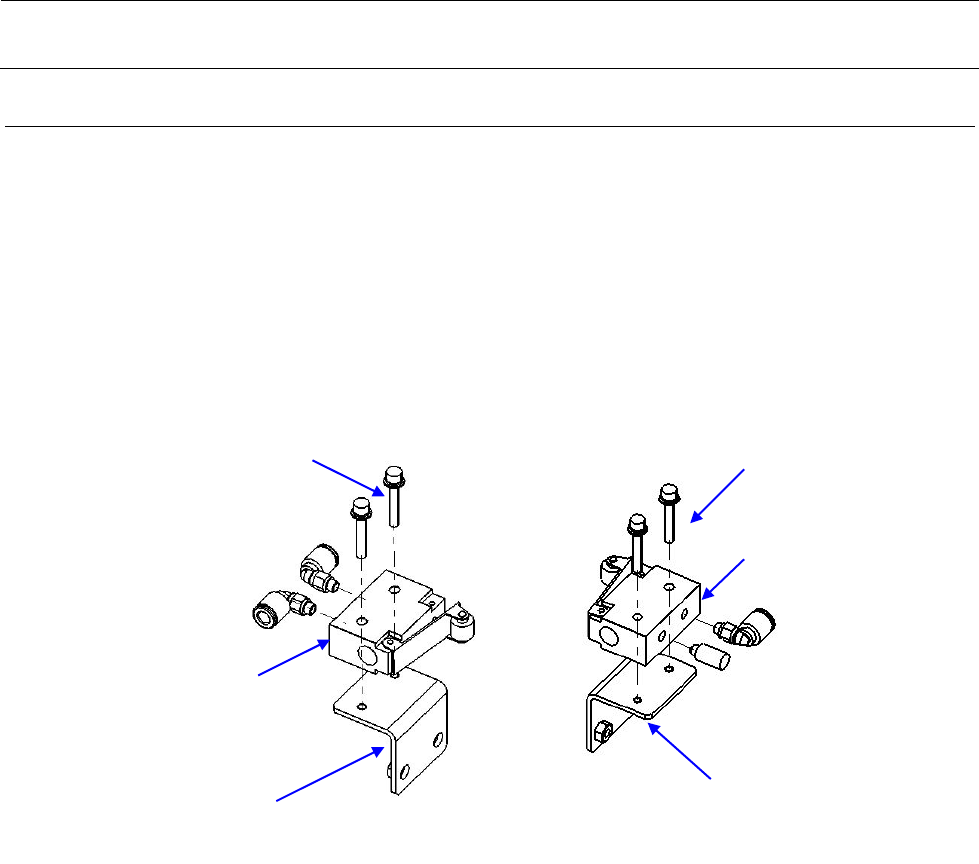

8-1-1 机械操纵阀的更换（选购项）
1） 请切断主机的主压力空气。
2） 请拆下弯管接头上连接的空气管子。
3） 请拆下安装螺丝，将阀门从托架上卸下。
4） 请把弯管接头、消声器换装到新的阀门上，用安装螺丝固定在托架上。
5） 请接通主机的主压力空气。
40094341
BANK_VALVE_BRACKET
PV010505000
MECHANICAL VALVE
RR 侧
安装螺丝
40094341
BANK_VALVE_BRACKET
安装螺丝
PV010505000
MECHANICAL
VALVE
RL 侧
维修调整要领书
8-3
8-1-2 台架提升气缸的更换（选购项）
1） 请切断主机的主压力空气。（主手控阀）
2） 请拆下内六角埋头螺丝（M6×20）。
3） 请拆下气缸安装螺丝，将气缸从支架上卸下。
4） 请将速度控制器和轴改装到新的气缸上。
5） 安装时，请按相反的工序进行。
6） 请接通主机的主压力空气，调整气缸速度。
40110295
LIF_CYL_SHAFT
PA630750300
AIR CYLINDER
40093854
CYLINDER_SCREW_M8_L=125
PC015203000
SPEED CONTROLLER
SM1062052TP
内六角埋头螺丝
维修调整要领书
8-4
8-1-3 台架上升气缸的速度控制调整（选购项）
1） 固定调整右侧的气缸速度控制器和左侧的气缸速度控制器。
2） 速度控制器请固定在 3.5～4.0 秒完成上升・2.5～3.0 秒完成下降的速度。（组装时）
UP: 用上速度控制器调整
左气缸 UP 过快时，请顺时针转动调整速度调整螺丝。
DOWN: 用下速度控制器调整
左气缸 DOWN 过快时，请顺时针转动调整速度调整螺丝。
3） UP､DOWN 的速度左右不相等时，请用速度控制锁定螺丝调整，然后锁定调整螺丝。
4） 锁定后，请再次确认 UP/DOWN 的速度。
上速度控制器
下速度控制器
