维修调整要领书 1-6 1-2-2 Y 轴磁尺装贴位置 请紧靠座架切削底面装贴磁尺。 Y 轴磁尺的起贴位置，是从座架切削端面至磁尺端面的尺寸为 3mm 的位置。 规格值： 磁尺的贴装位置（在贴装头移动方向的平行方向距离偏差） ±0.1mm 图 1-2-2-1 Y 磁尺的装贴位置 ：要对齐座架 YL 、 R 切削面底面与 Y 磁尺底面进行装贴。 ： YR 、 YL 的 Y 磁尺装贴位置是通用的。 ※ 装贴 YR 、 YL 的 Y …
维修调整要领书
1-5
1-2-1 X 轴磁尺的装贴位置
1） 请将 X 轴磁尺装贴治具（40094362）贴 紧 LM 导轨的前面和 X 轴框架的底面，在此状态下一面碰
到 X 轴磁尺装贴治具，一面装贴磁尺。
规格值：磁尺的装贴位置（与 Head 移动方向平行的方向上的距离偏移）±0.1mm
图 1-2-1-1 X 轴磁尺装贴位置
图 1-2-1-2 X_MSC 安装治具装配示例
X 轴框架
X_LM 导轨
X 轴磁尺装贴治具
磁尺
15±0.1
Z相记号中心
切削面
L侧
FRONT侧
维修调整要领书
1-6
1-2-2 Y 轴磁尺装贴位置
请紧靠座架切削底面装贴磁尺。
Y 轴磁尺的起贴位置，是从座架切削端面至磁尺端面的尺寸为 3mm 的位置。
规格值：磁尺的贴装位置（在贴装头移动方向的平行方向距离偏差）±0.1mm

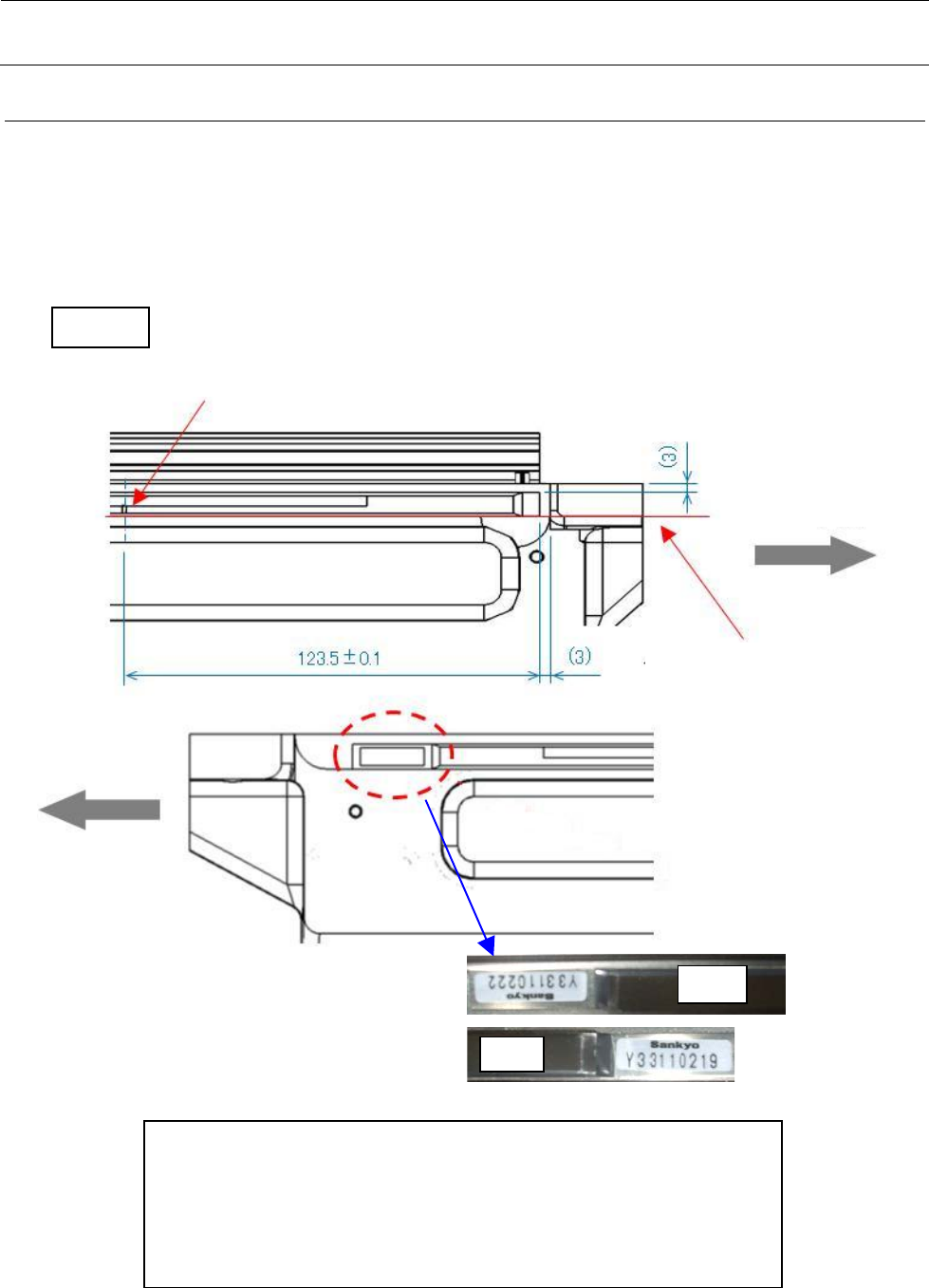

图 1-2-2-1 Y 磁尺的装贴位置
：要对齐座架 YL、R 切削面底面与 Y 磁尺底面进行装贴。
：YR、YL 的 Y 磁尺装贴位置是通用的。
※装贴 YR、YL 的 Y 磁尺时，要注意制造号码的朝向。
YR 侧
YL
YR
Z 相记号中心
FRONT 侧
REAR 侧
座架切削端面
维修调整要领书
1-7
1-2-3 磁尺的空隙调整
1） 把 MSC 间隙规（货号 40008106）中的 t0.25mm 夹到磁尺与传感器头的空隙，然后拧紧螺丝。
2） 确认在 XY 轴的全行程中，MSC 间隙规中的 t0.35mm 插不进磁尺与传感器 Head 的空隙，MSC
间隙规中的 t0.15mm 可以插进。
3） 使用下图的 MAGNETIC SCALE 基板（货号 40095130）的测试插孔。
图 1-2-3-1
注） 卸下护罩、传感头，拆卸时应关掉电源之后再进行。
4） 将示波器的测量头分别接到 GND 端子「GND（TE3）」和「XA（TE5）」、「YLA（TE7）」、
「YRA（TE9）」上，测定电压波形，各轴逐一进行。观察此时出现在示波器中的 A 相和 B 相的
波形振幅，确认整个区域 P-P 值为 2.0V±0.5V。
A
B
图 1-2-3-2
5） 如果 P-P 值不是 2.0V±0.5V，则松开固定传感器的螺钉（X 轴为下图的 SL6040892TN，Y 轴为
SM6030502TN、SL6041092TN）。
各自的振幅
1.5～2.5Vpp
（在推荐安装状态下）
