维修调整要领书
8-11

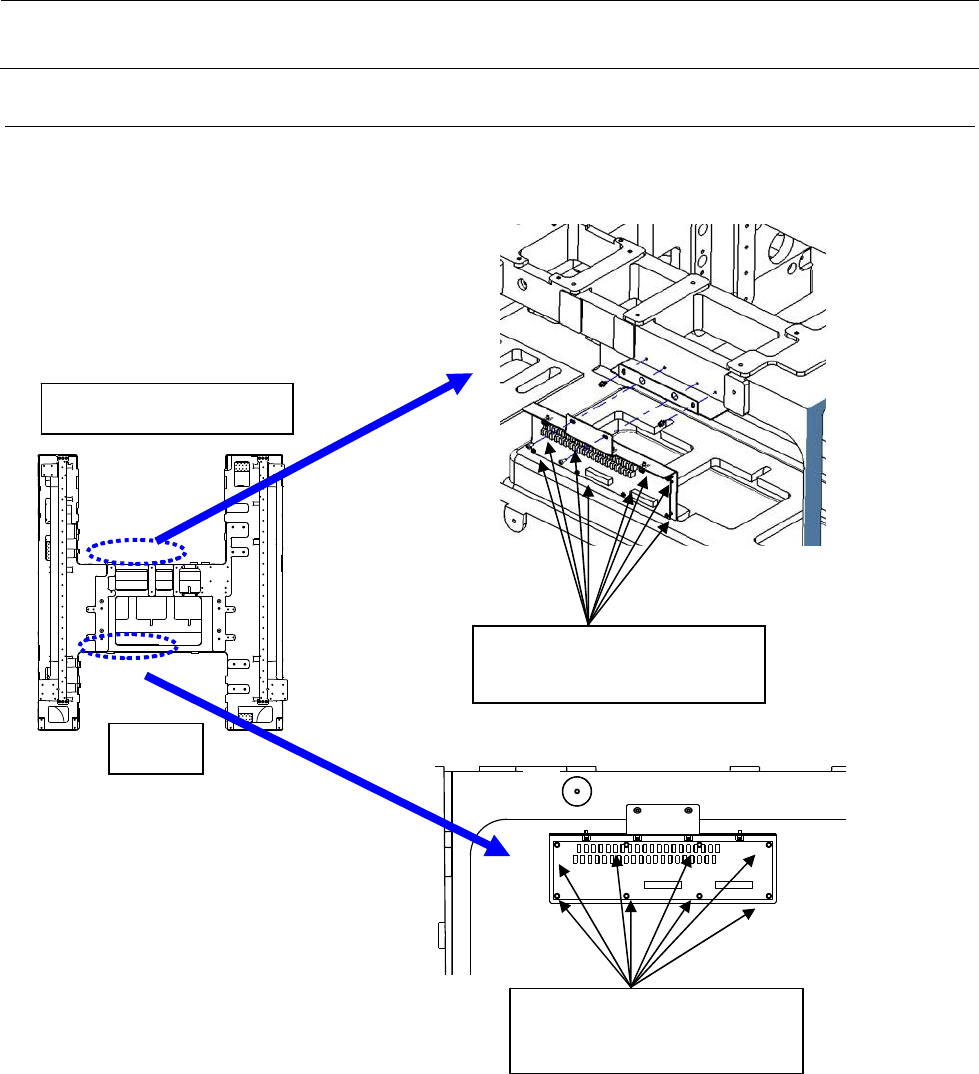

8-2-3 台架 PCB 基板更换
后侧(安装选购项时)
前侧
①SL4030691SC
SCREW ×8
①SL4030691SC
SCREW ×8
维修调整要领书
8-12

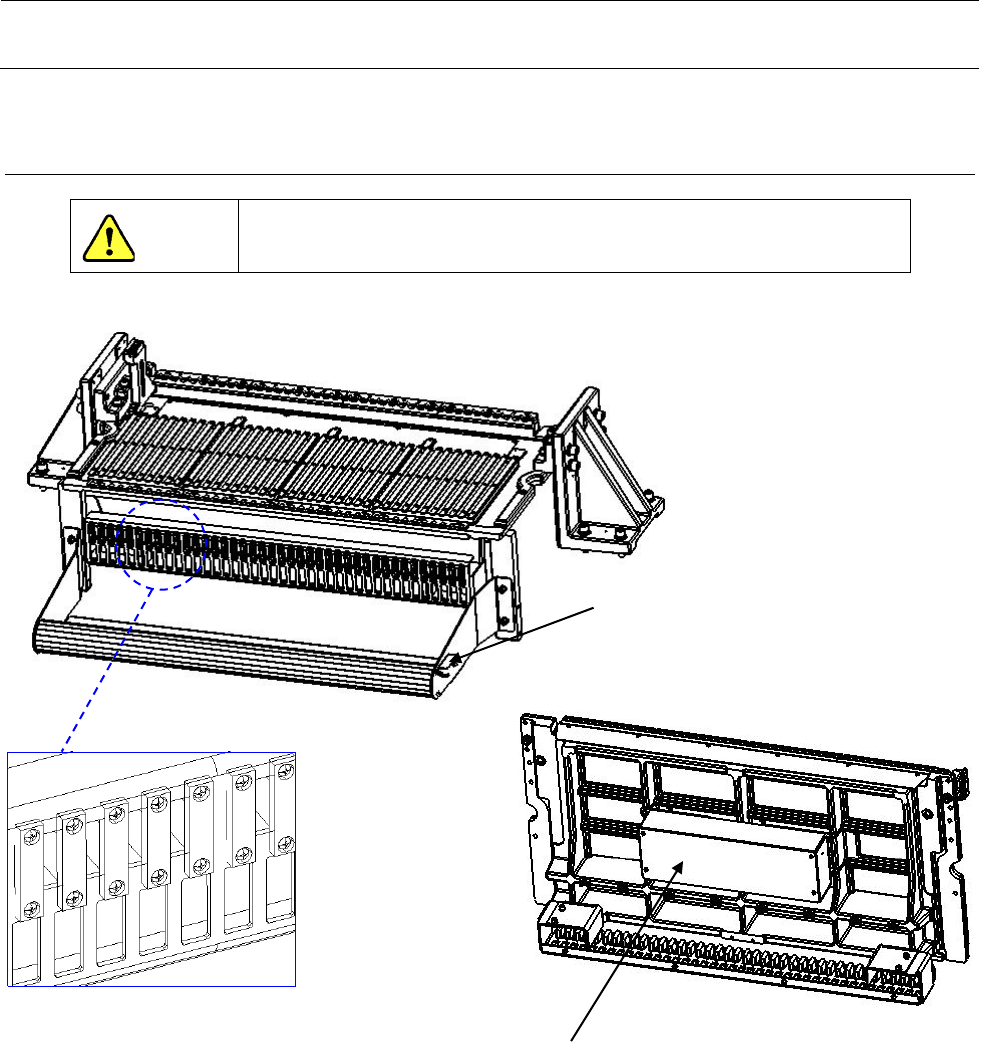

8-3 电动式送料器用台架
为了防止突然的起动造成事故，请关掉电源之后再进行操作。
40084841
EF ARRANGE CBL 1 BLACKET ASM
40084841
ELEC BANK 10 PCB ASM
以下的束线组是 ETF 连接插口的束线
组。
各通道的束线组各不相同，
例如 40092647，
是 1～5 通道用的束线组。
40092647 EF IF CBL 1-5 ASM
40092648 EF IF CBL 6-10 ASM
40092649 EF IF CBL 11-15 ASM
40092650 EF IF CBL 16-20 ASM
40092651 EF IF CBL 21-25 ASM
40092652 EF IF CBL 26-30 ASM
40092653 EF IF CBL 31-35 ASM
40092654 EF IF CBL 36-40 ASM
危险
维修调整要领书
8-13

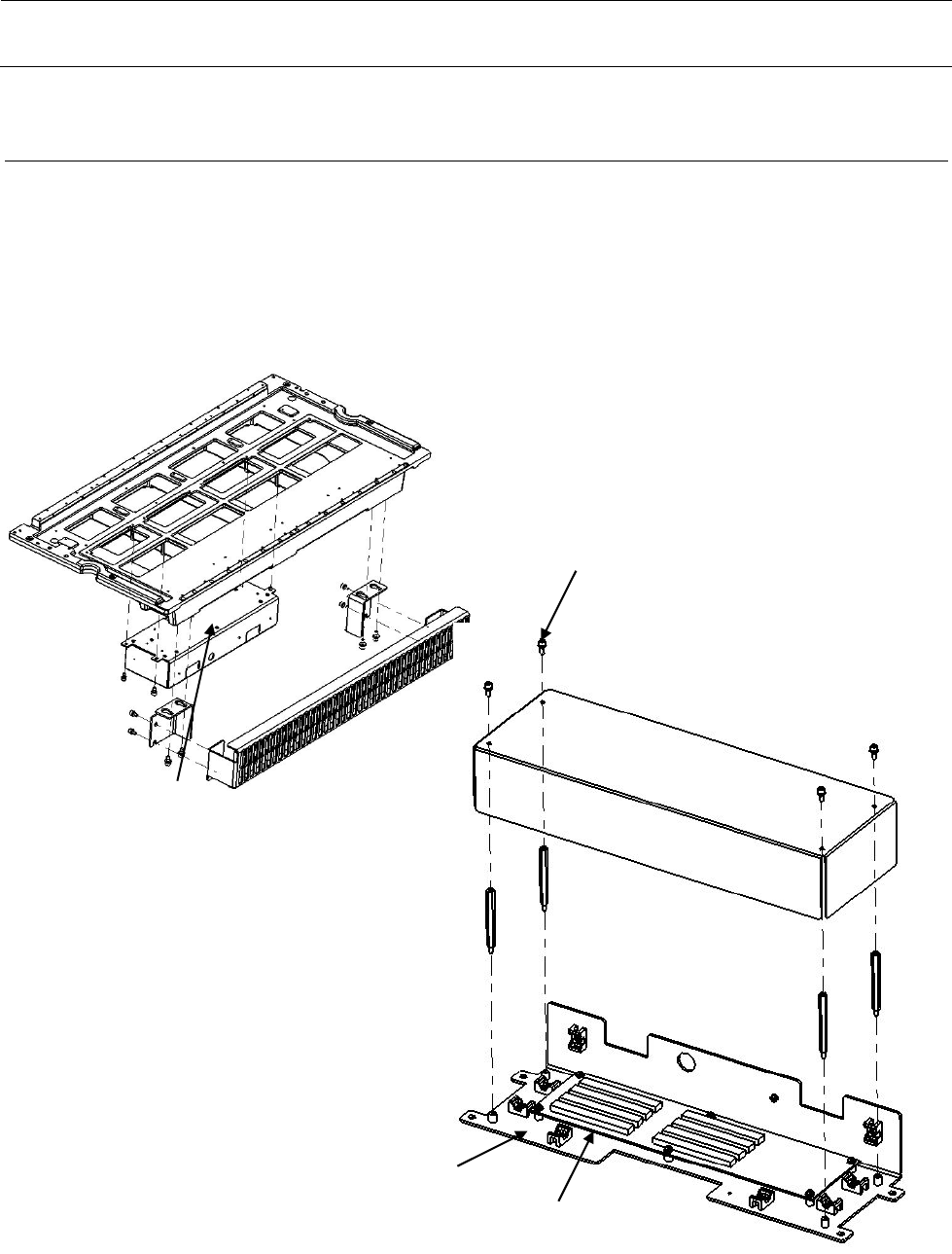

8-3-1 更换台架基板
1） 请拆下安装螺丝（带垫片的内六角螺栓 M3 L=8），卸下基板箱护罩。
2） 请拆下连接在电动台架基板上的连接器（线束）。
3） 请拆下基板安装螺丝（带垫片的盆头小螺钉 M3 L=8），进行基板的更换。
4） 安装时请按相反的工序进行。
基板安装螺丝（6 处）
40084841
ELEC BANK 10 PCB ASM
台架基板箱组件
基板箱护罩安装螺丝
（4 处）
