维修调整要领书 8-16 8-4 废料箱 属于电动台架规格时，废料箱的形状与有无切带装置（选购项）有关，并不相同。 有切带机时 40110289 TRASH_BOX 无切带机时 40094513 TRASH_BOX_L 放在料带架下面使用。 放在地板上使用。
维修调整要领书
8-15
8-3-3 更换用于不停机准备工序的连接器
1） 请卸下装在料带导向托架 R 上的不停机准备工序用的连接器。
2） 请拆下不停机准备工序用连接器的电缆与通往电动台架基板的中继电缆的连接器，进行不停机准
备工序取用连接器的更换。
3） 安装时请按相反的工序进行。

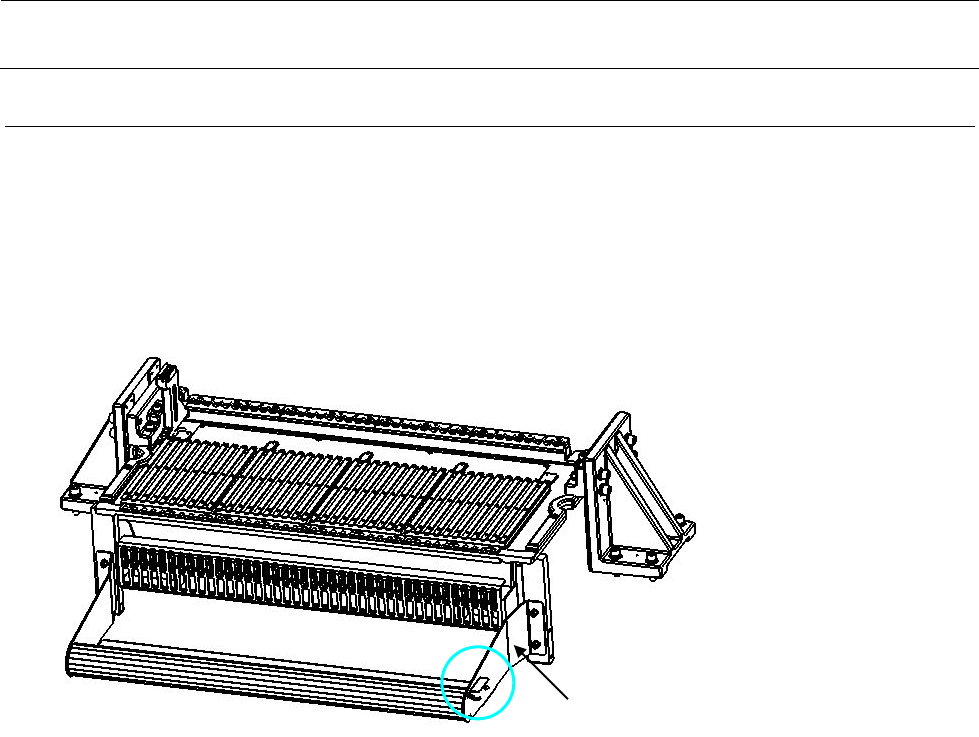

图 8-3-3 更换用于不停机准备工序的连接器
料带导向机构托架 R
维修调整要领书
8-16

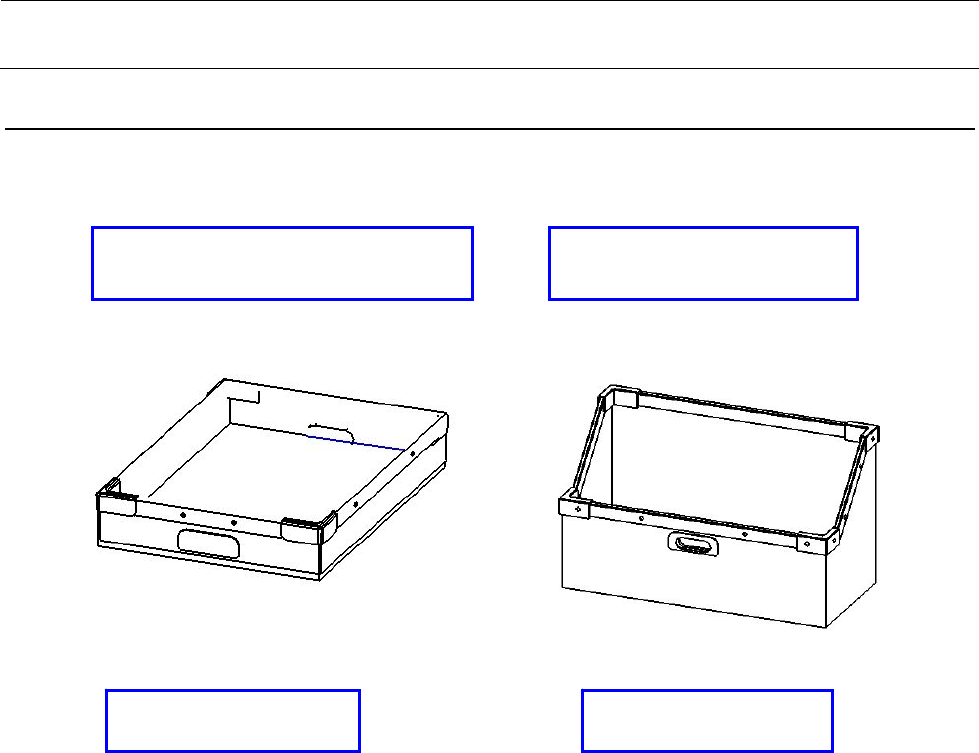

8-4 废料箱
属于电动台架规格时，废料箱的形状与有无切带装置（选购项）有关，并不相同。
有切带机时
40110289 TRASH_BOX
无切带机时
40094513 TRASH_BOX_L
放在料带架下面使用。 放在地板上使用。
维修调整要领书
9-1
第9章 空气机器
为了防止突然的起动造成事故，请关掉电源之后再进行操作。
9-1 滤清器的更换
1） 请使主机左下方的主手控阀成为关闭状态。
2） 以便把滑动部下降，以便把主体向左或右转动 45 度然后拔下来。
3） 更换空气滤清器侧的滤清器Ｂ时，向左转动固定滤清器Ｂ的树脂零件就可以卸下来。
4） 更换微喷雾器侧的滤清器时，把滤清器向左转动就可以卸下来。
5） 安装时，请按照相反的程序进行。
注) 作业之前，请关闭蝶阀。
滤清器的寿命为 2 年或压力下降到 0.1MPa (1kgf/cm
2
) 后。
图 9-2-1 滤清器

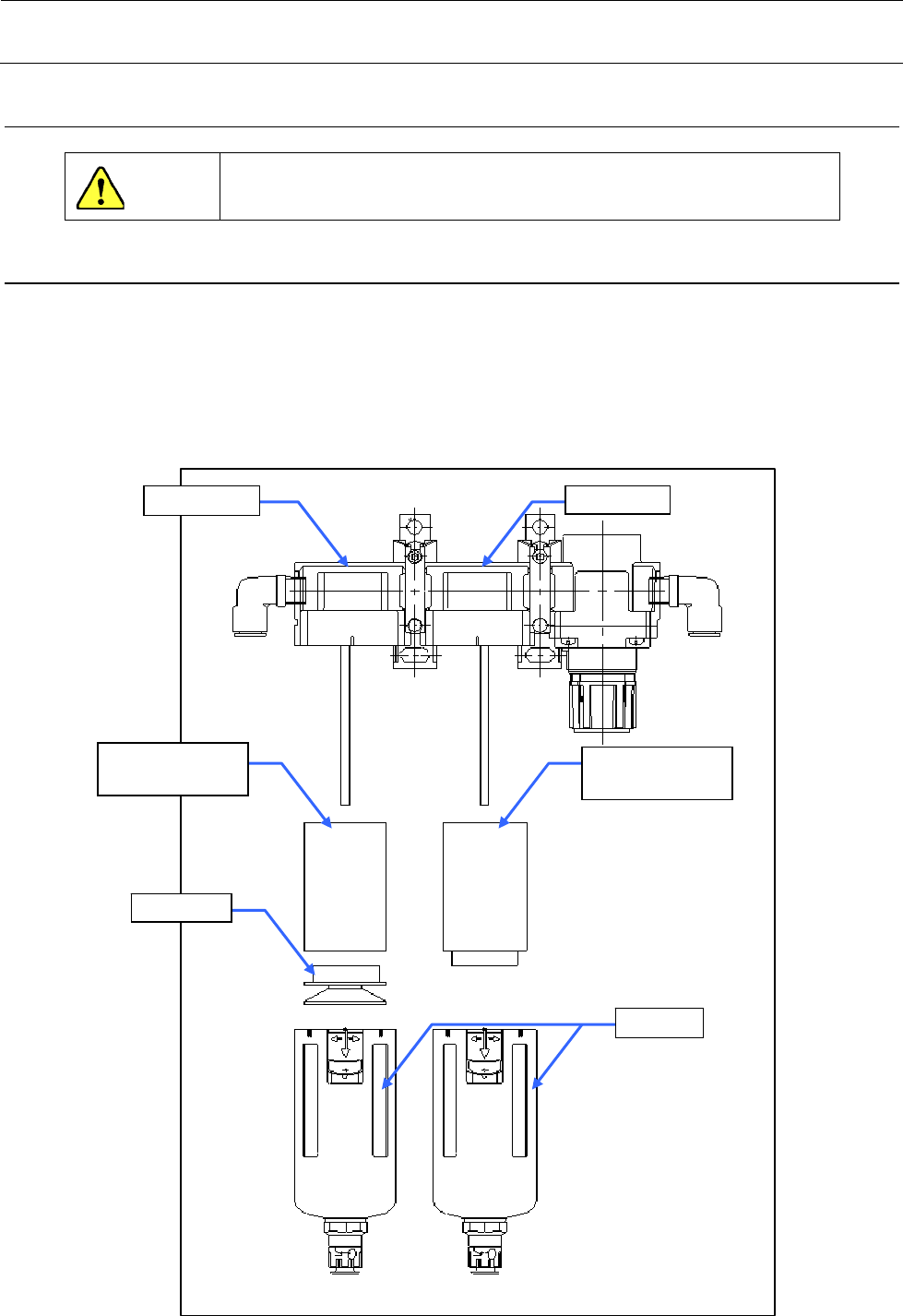

图 9-1-1 滤清器
空气滤清器 微喷雾器
PF901006000
滤清器B
PF901010000
滤清器
树脂零件
滑动部
危险
