维修调整要领书
9-3
● 更换垫圈
1） 拆下泵头盖的 4 根(左右合计 8 根) 六角凹头螺栓 (M6×95)。
2） 拆下泵头盖内侧的 2 个黑色垫圈，更换新垫圈。
※ 请确认垫圈已嵌入泵头盖的垫圈沟内。
3） 请以 5.0N・m 的力量对角拧紧泵头盖固定用的六角凹头螺栓 (M6×95)。
※ 要更换其他损耗配件时，不要关闭盖子，请参考各部位的更换工程项目。
● 更换 O 环 P-10
1） 按照更换垫圈的相同要领拆下泵头盖、连接管。
2） O 环 P-10 要安装在连接泵头盖之间的连接管上。
3） 进行更换，插入连接管时请注意不要损伤 O 环。（每 1 根两侧 2 处）
※ 更换前，请清扫连接管的 O 环沟槽、泵头的连接管安装孔。盖子的安装，请按照更换垫圈的步
骤实施。要更换其他损耗配件时，不要关闭盖子，请参考各部位的更换工程项目。
泵头盖内侧
垫圈
泵头盖
内六角螺栓(M6×95)
O环P-10 连接管
维修调整要领书
9-4
● 更换吸排气阀
1） 拆下阀挡。
2） 拆下吸排气阀，更换新的吸排气阀。
※ 盖子的安装，请按照更换垫圈的步骤实施。要更换其他损耗配件时，不要关闭盖子，请参考各
部位的更换工程项目。
● 更换气缸垫圈
1） 拆下气缸板。
2） 拆下气缸垫圈，更换新气缸垫圈。
※ 盖子的安装，请按照更换垫圈的步骤实施。要更换其他损耗配件时，不要关闭盖子，请参考各
部位的更换工程项目。
气缸板
气缸垫圈
阀挡
吸排气阀
维修调整要领书
9-5

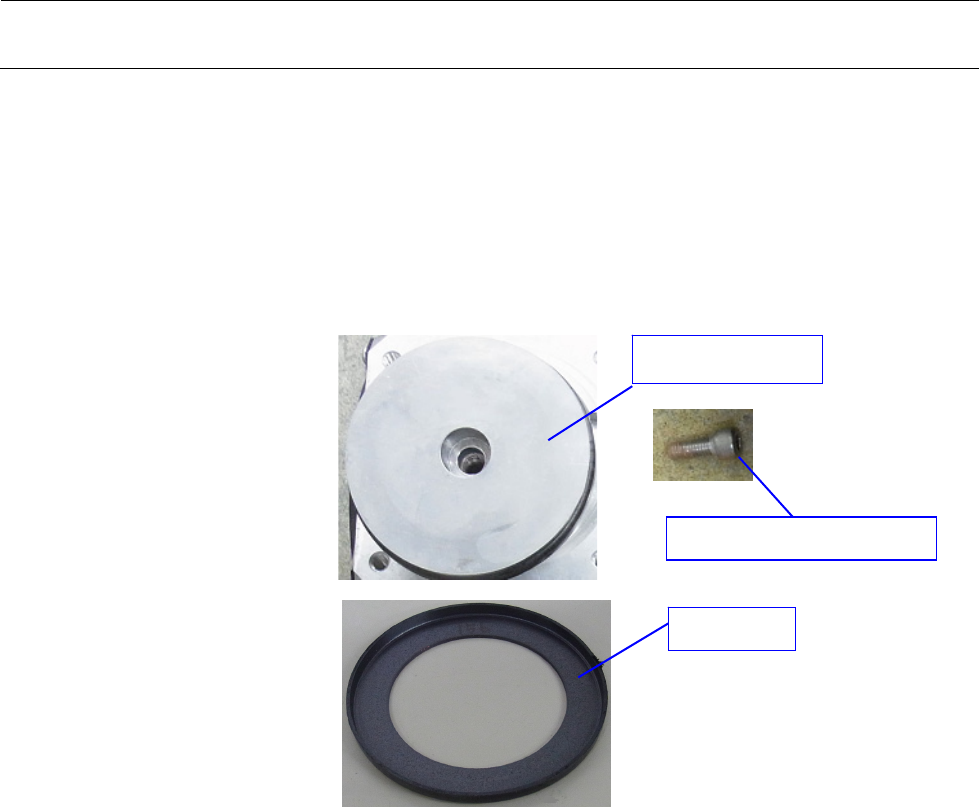

● 更换碗型垫圈
1） 拆下气缸。
2） 拆下六角凹头螺栓 (M8×20)。
3） 拆下碗型垫圈密封盖，更换新的碗型垫圈。
请注意碗型垫圈的方向。要嵌入连杆内。
4） 更换后，请以 12.0N・m 的力量拧紧六角凹头螺栓 (M8×20)。
※ 盖子的安装，请按照更换垫圈的步骤实施。要更换其他损耗配件时，不要关闭盖子，请参考各
部位的更换工程项目。
碗型垫圈密封盖
六角凹头螺栓(M8×20)
碗型垫圈
