维修调整要领书

10-1

第

章

有关开关类･护罩

为了防止突然的起动造成事故，请关掉电源之后再进行操作。

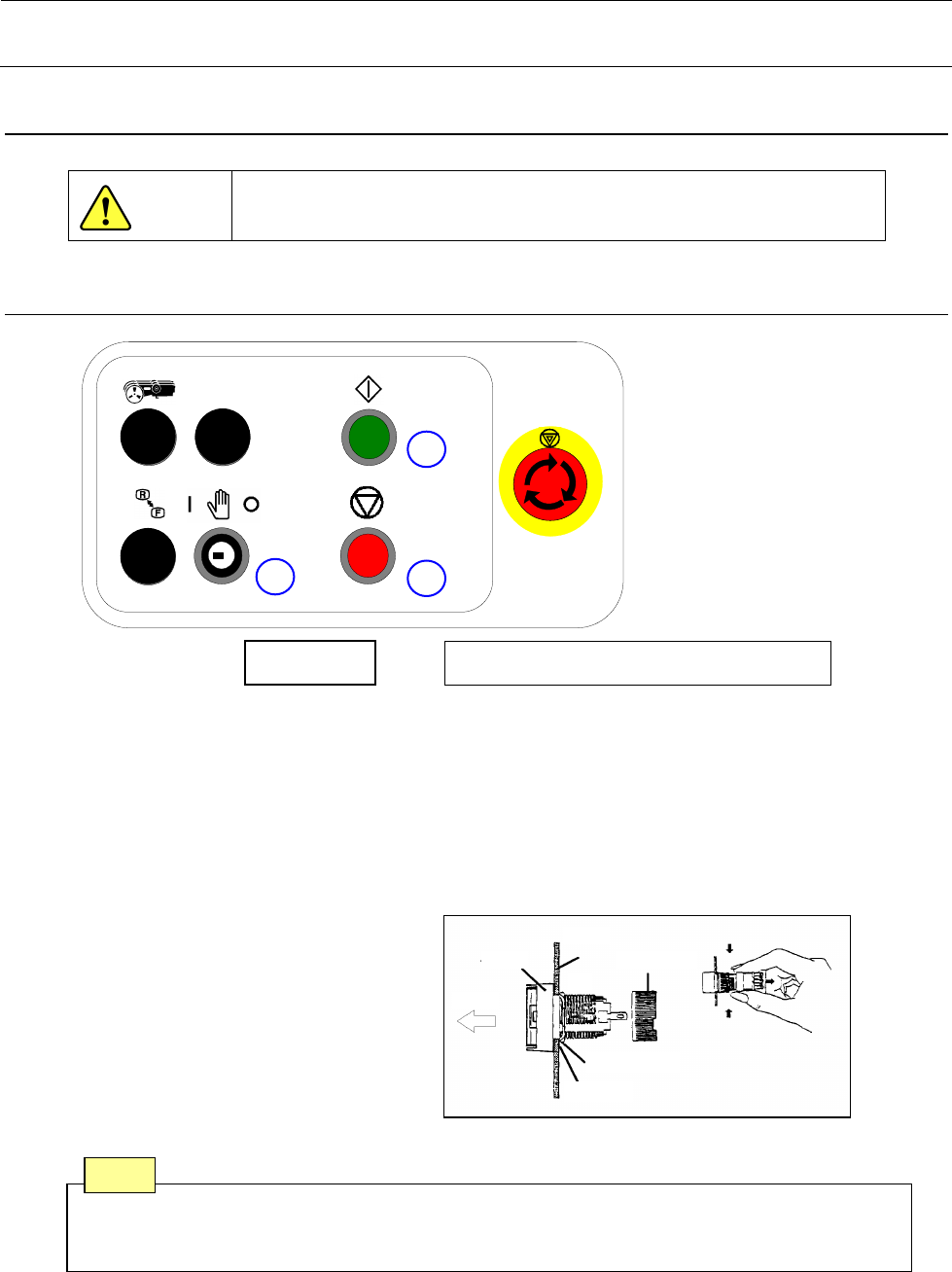

10-1 按键开关的更换（标准规格机、EN 规格机通用）

1）请从主体装置上卸下整个操作装置。（M4 六角螺丝 4 处）

2）请卸下开关面板护罩（M3 六角螺丝 4 处）

3）卸下操作基板。

4）拆卸开关时，要从保护罩的内侧开始一边用手按住开关上的垫片一边旋转，进行拆卸。

5）安装时请按照相反的程序进行。

※更换部件的一览表登载在 13-9-3 章。

开关的插头和操作开关基板的插头的组合，安装时要注意方向性。

注意

箱

拔

操作盘

槽

安装螺母

固定部件

边缘

旋转

前面

危险

① 开始 SW

② 停止 SW

➂ 钥匙 SW

维修调整要领书

10-2

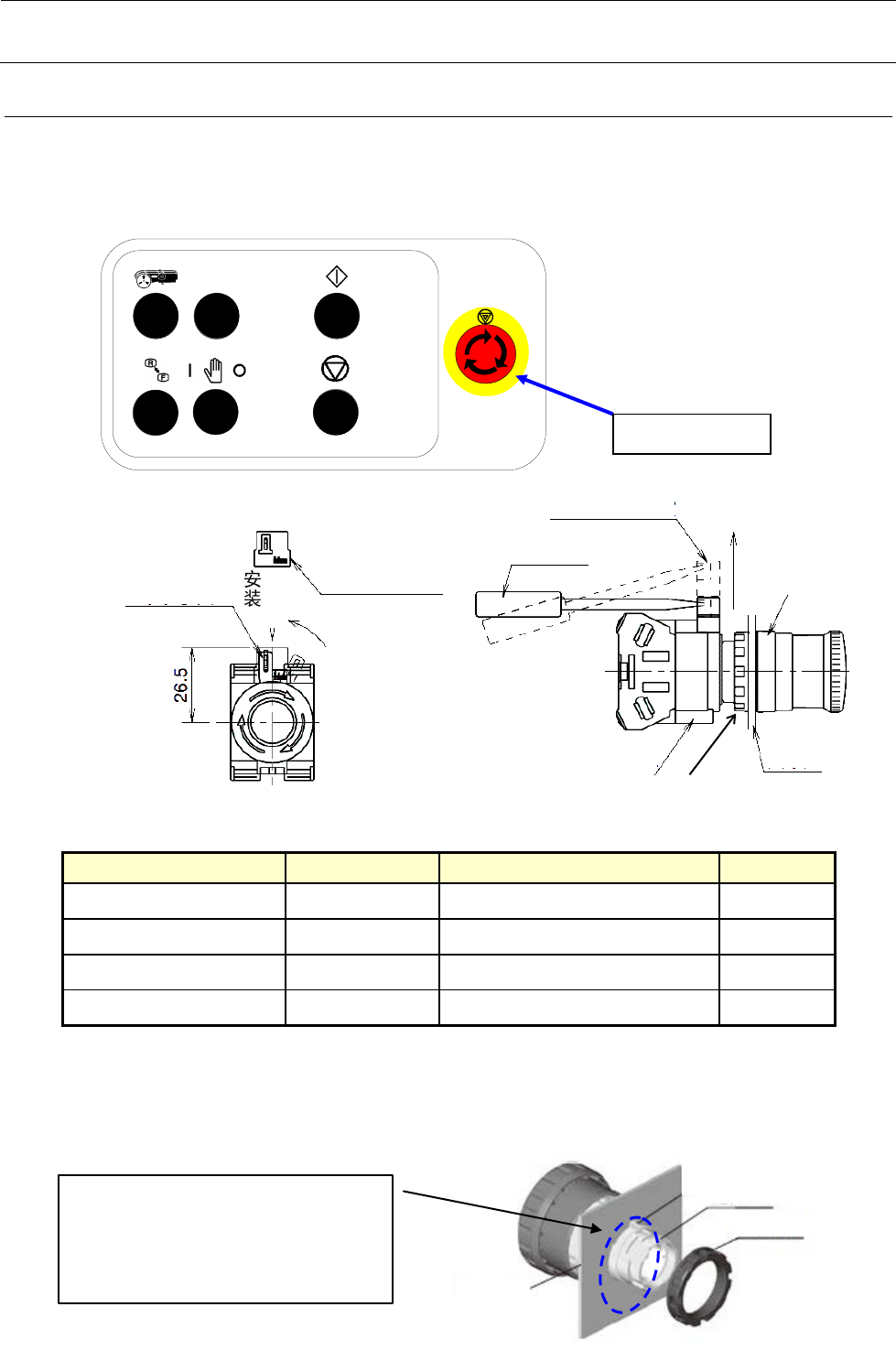

10-2 紧急停止开关的更换

1）请卸下开关面板护罩（M3 六角螺丝 4 处）

2) 紧急停止开关的拆卸方法：先确认操作单元按钮没有被按下，再拆下手把制动器，扳倒锁把解锁

后，即可从操作部把接触单元卸下，请把锁紧的螺母拧松，卸下操作部。

3）从操作电路板卸下电缆，请更换开关。

更换部位

货号

品名

每台数量

前侧

40120505 EMG SW (F) ASM 1

前侧（EN 规格机）

40131989 EM SW F CABLE ASM (EN) 1

后侧[OP]

40120506 EMG SW (R) ASM 1

后侧[OP]（EN 规格机）

40131990 EM SW R CABLE ASM (EN) 1

4) 安装方法：拆下锁定螺母，确认橡皮垫圈正常安装后，将操作部从面板前面穿过面板孔。使操作

单元的 TOP 标记朝正上方，拧紧锁定螺母。再安装接触单元，提起锁定杆锁定，安装好拉杆制动

器。

橡胶垫圈

锁紧螺母

规格机时

请插入开关回转挡销

（HA006260010）。

※请放入橡皮垫圈与面板前面之间。

TOP 标记

紧急停止开关

螺母锁紧

锁把

锁

定

手把制动

旋具

拆下

操作部

面板

接触单元

维修调整要领书

10-3

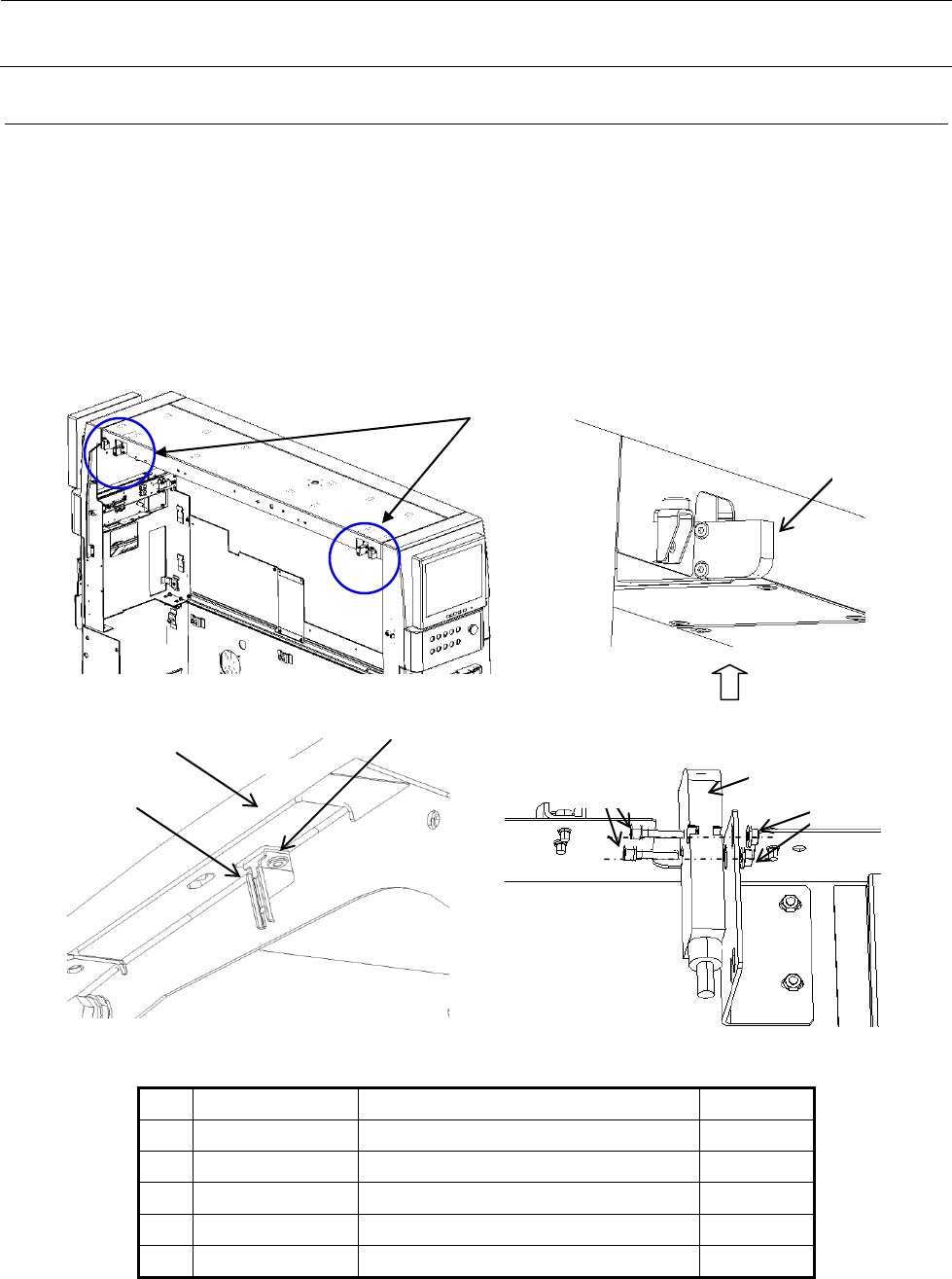

10-3 护罩打开开关的更换

1）请拔出①护罩打开开关的连接器，前侧是从操作基板（CN8）中拔出，后侧是从中继连接器（OP）

中拔出。

2）请切断束线箍，拆下②带垫圈内六角螺栓（SL6042042TN），更换①护罩开放开关的主体。

3）安装时请按照相反的程序进行。

※ 安装后，请确认安装在安全罩上的④安全开关钥匙是否被正确插入护罩开放开关。

为了安全，这一安全开关钥匙使用特殊的螺丝（⑤螺旋键），不能简单地拆下。要调整时必须有

专用的扳手（六角扳手（40080491））。

No.

货号

品名

每台数量

① 40002254 COVER_OPEN_SW_CABLE_ASM 2

② SL6041642TN SCREW 4

③ NM6040001SC FLANGE NUT M4 4

④ HA005280010 SAFTY_SWITCH_KEY 2

⑤

40080490

KEY_SCREW

①

③

②

⑤

安全罩

④
