维修调整要领书
10-6
【组装】
1） 用④M6×12 带垫片螺丝 CAP（2 个）组装③SC_LOCK 装置。

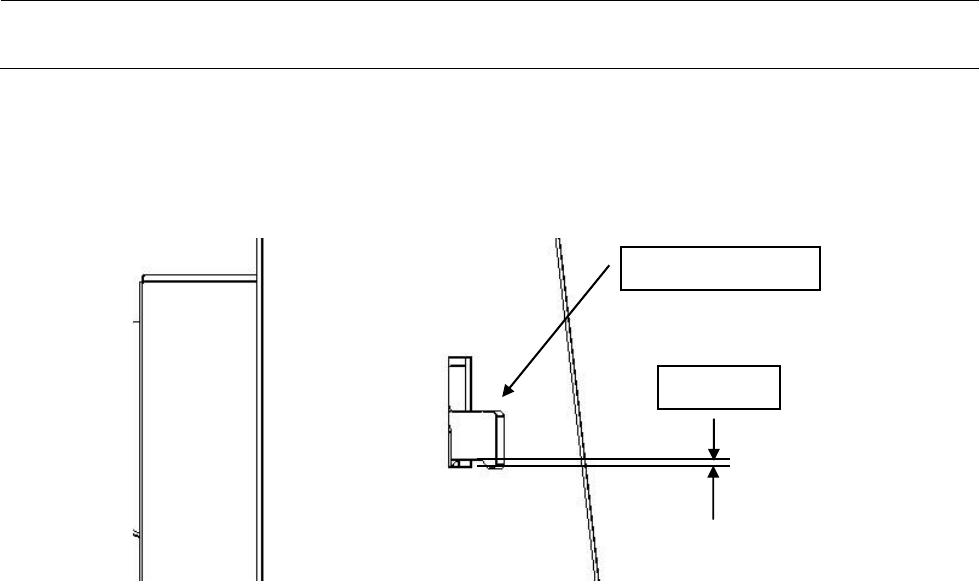

2） 此时，机器本体护罩方孔与⑤SCL_HOOK 下面的空隙要为【1～2mm】。
3） 关闭安全罩，将机器本体电源置于 ON。
4） 请通过操作画面利用手动控制→简易控制（装置 1_护罩锁定）使安全罩的锁定成为 ON。
5） 在安全罩锁定_ON 的状态下把安全罩向上抬起 2、3 次。
请根据下述情況进入各自的操作顺序。
a） 安全罩锁定，并且护罩开放开关也未测出 → 6）
b） 安全罩锁定，但护罩开放开关测出 → 8）
c） 安全罩不锁定，护罩开放开关测出 → 9）
6） 没有问题。调整完成。
请通过操作画面使安全罩的锁定变为 OFF。
7） 用①M4×10 带垫片螺丝 CAP（2 个）组装②COVER。
1～2mm
⑤ SCL_HOOK
维修调整要领书
10-7
8） 请通过操作画面使安全罩的锁定为 OFF，以开放安全罩，将⑥SC_LOCK_BRACKET 移动至【上】。
这时，请注意不要往上抬得太过头。
如果抬得太往上，则有可能变成 6）_c）那样。大致标准是长孔的中央。
位置调整结束后，请回到操作顺序 5）进行操作。
9） 请通过操作画面使安全罩的锁定为 OFF，以开放安全罩，将⑥SC_LOCK_BRACKET 移动至【下】。
这时，请注意不要降得太往下。
如果抬得太往下，则有可能变成 6）_b）那样。大致标准是长孔的中央。
位置调整结束后，请回到操作顺序 5）进行操作。
⑥ SC_LOCK_BRACKET
大致标准:长孔中央
维修调整要领书
11-1
第11章 送料器浮动传感器的更换·调整
为了防止突然的起动造成事故，请关掉电源之后再进行操作。
11-1 传感器的更换和高度调整
1） 传感器，包含后侧（OP）是按下图配置的。
更换传感器后必须进行高度调整。
图 11-1-1
前侧
后侧
[
OP
]
误插入检出
送料器浮起(电动)
送料器浮起(机械式外侧)
送料器浮起(机械式外侧)
送料器浮起(机械式内侧)
送料器浮起(机械式内侧)
送料器浮起(电动)
误插入检出
危险
