维修调整要领书
10-7

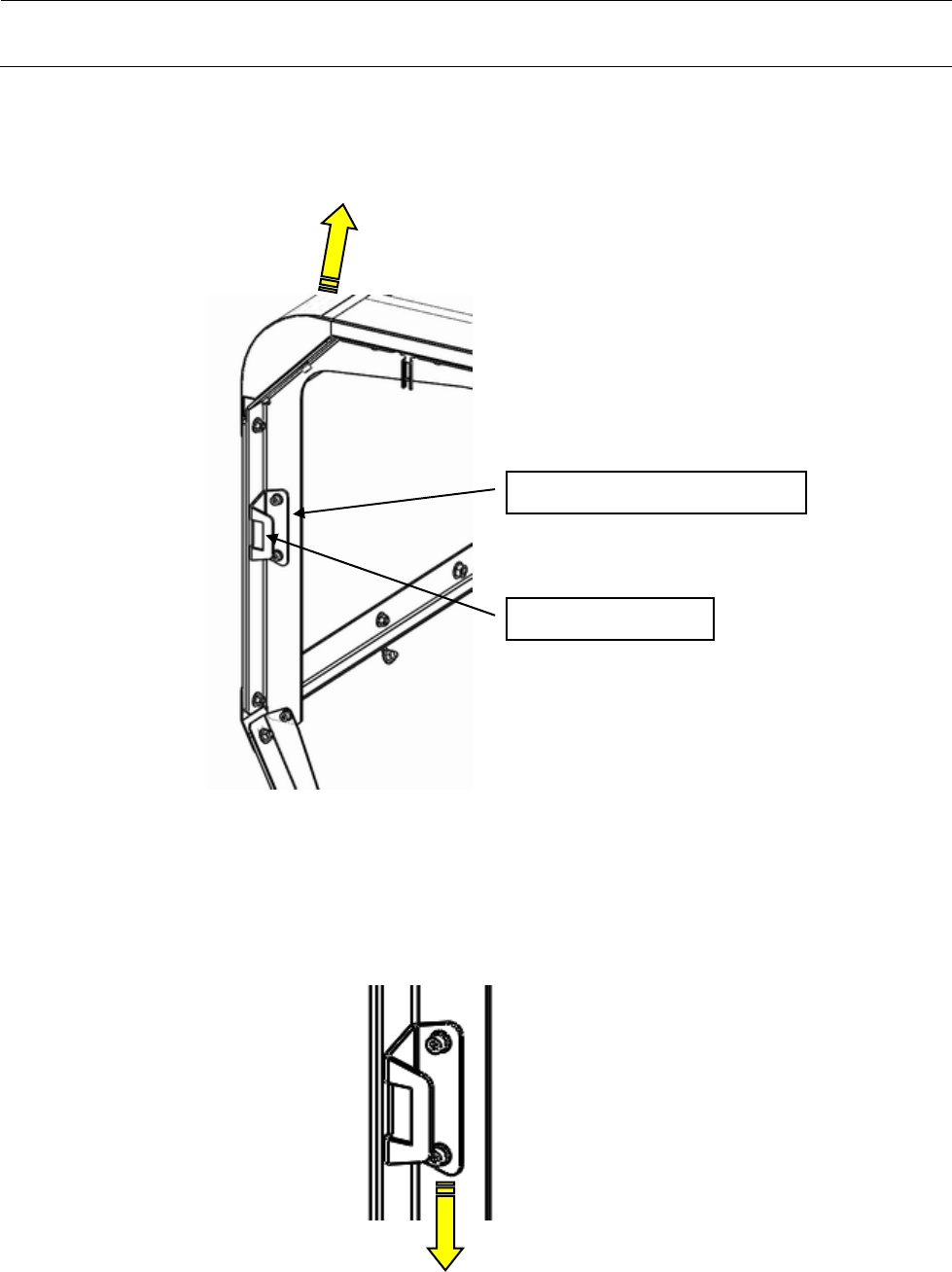

8） 请通过操作画面使安全罩的锁定为 OFF，以开放安全罩，将⑥SC_LOCK_BRACKET 移动至【上】。
这时，请注意不要往上抬得太过头。
如果抬得太往上，则有可能变成 6）_c）那样。大致标准是长孔的中央。
位置调整结束后，请回到操作顺序 5）进行操作。
9） 请通过操作画面使安全罩的锁定为 OFF，以开放安全罩，将⑥SC_LOCK_BRACKET 移动至【下】。
这时，请注意不要降得太往下。
如果抬得太往下，则有可能变成 6）_b）那样。大致标准是长孔的中央。
位置调整结束后，请回到操作顺序 5）进行操作。
⑥ SC_LOCK_BRACKET
大致标准:长孔中央
维修调整要领书
11-1
第11章 送料器浮动传感器的更换·调整
为了防止突然的起动造成事故，请关掉电源之后再进行操作。
11-1 传感器的更换和高度调整

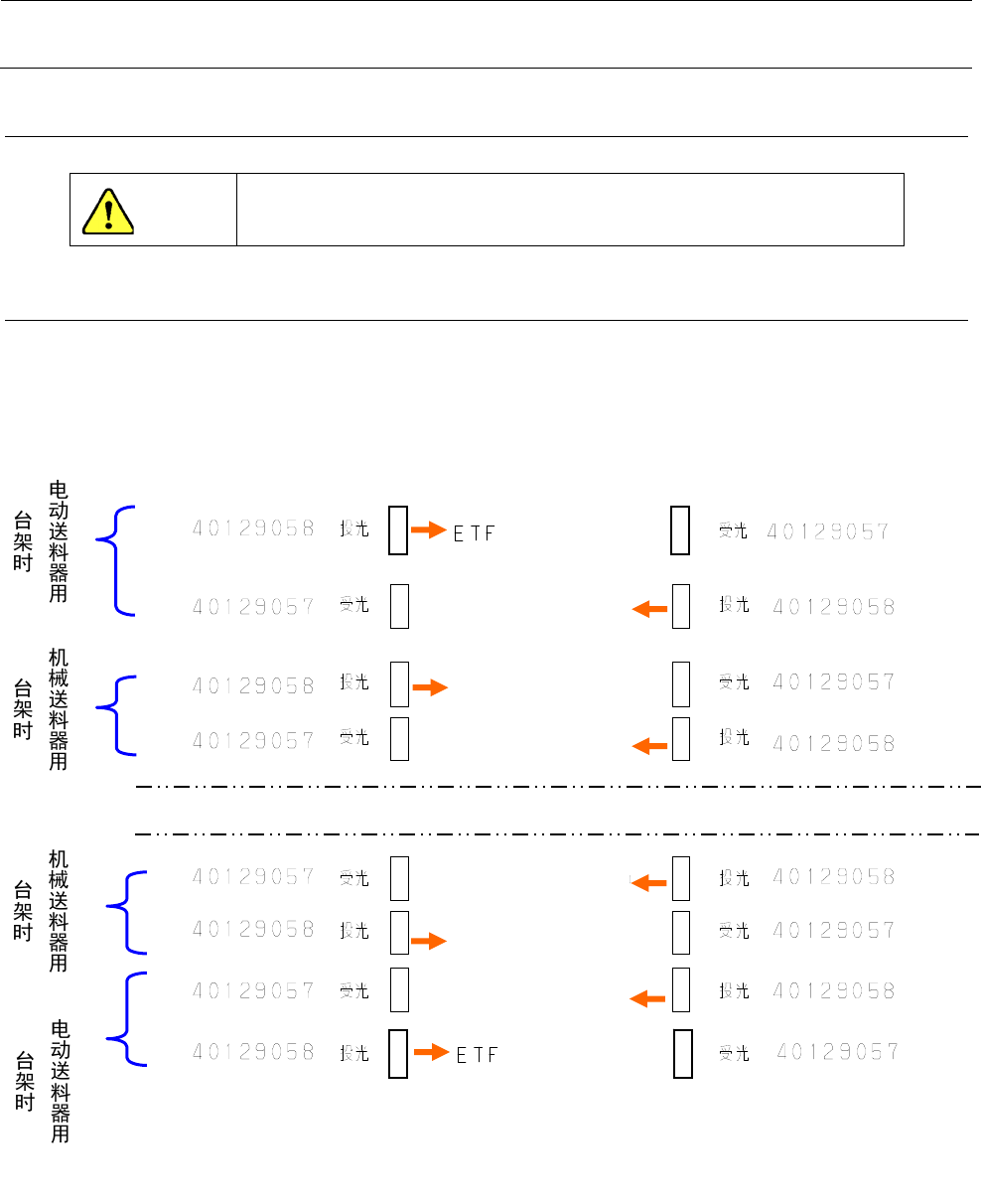

1） 传感器，包含后侧（OP）是按下图配置的。
更换传感器后必须进行高度调整。
图 11-1-1
前侧
后侧
[
OP
]
误插入检出
送料器浮起(电动)
送料器浮起(机械式外侧)
送料器浮起(机械式外侧)
送料器浮起(机械式内侧)
送料器浮起(机械式内侧)
送料器浮起(电动)
误插入检出
危险
维修调整要领书

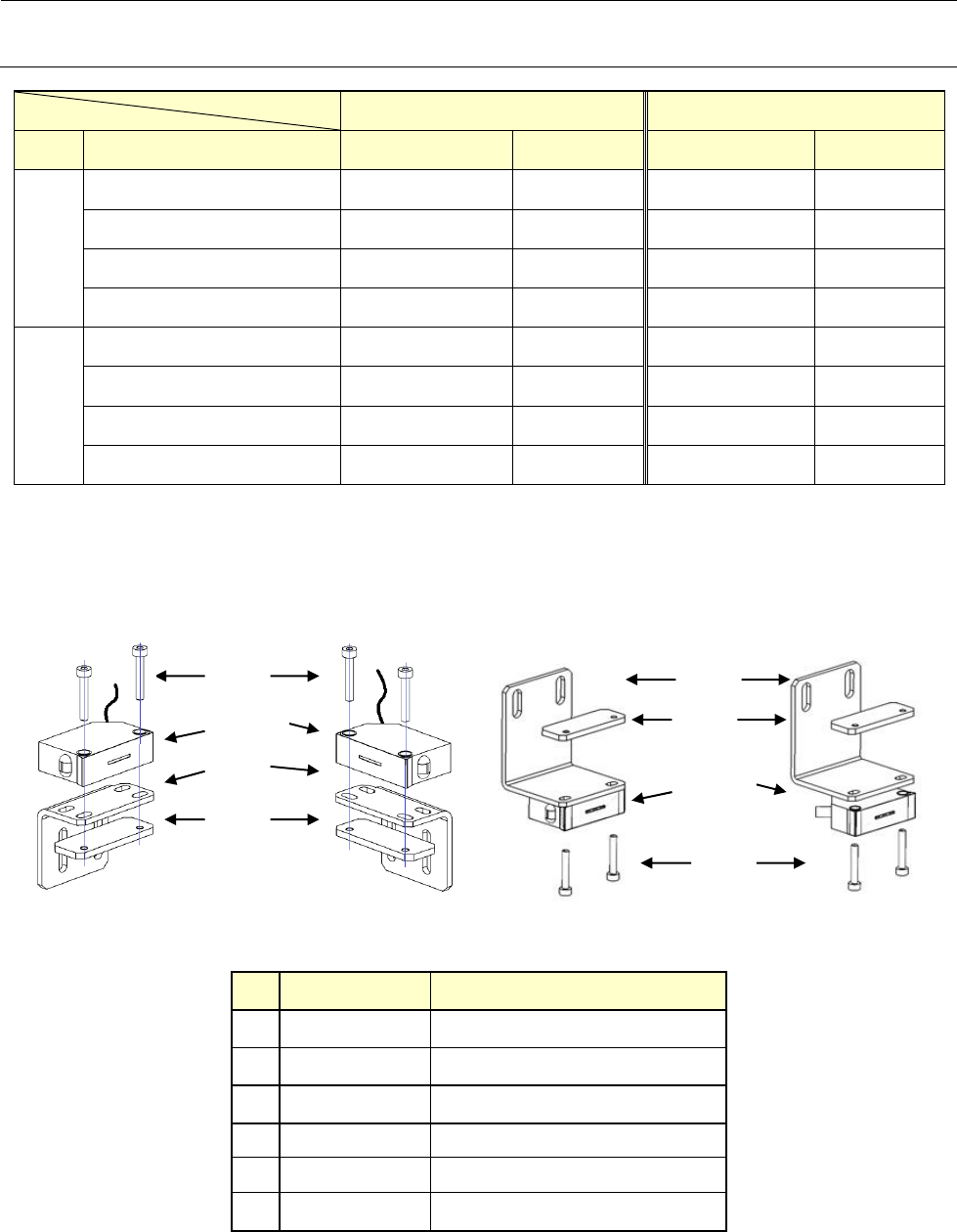

11-2
投光侧 受光侧
前后 组合名 使用传感器货号 适用标记 使用传感器货号 适用标记
前侧
误插入（电动）
40129058 CN1327 40129057 CN1333
送料器浮起（电动）
40129058 CN1331 40129057 CN1325
送料器浮起（机械式外侧）
40129058 CN1329 40129057 CN1330
送料器浮起（机械式内侧）
40129058 CN1324 40129057 CN1323
后侧
送料器浮起（机械式内侧）
40129058 CN1329 40129057 CN1330
送料器浮起（机械式外侧）
40129058 CN1324 40129057 CN1323
送料器浮起（电动）
40129058 CN1331 40129057 CN1325
误插入（电动）
40129058 CN1327 40129057 CN1333
※ 传感器的束线组使用相同的束线组（投光：40129058，受光：40129057）。由于该束线组可以
装在任何地方，所以把所有安装部位的刻印放入了热印标记中。请把不需要的涂没，留下适用于
更换部位的刻印。
（涂没示例：送料器浮起（电动）投光侧的场合，涂没“CN13 24 26 27 29 31 71”之刻印中的“24 26
27 29”和“71”，作为“CN1331”。）
图 11-1-2
货号 品名
① 40129057
受光传感器
② 40129058
投光传感器
③ 40093991 S_BR_B
④ 40093993 NUT_PLATE
⑤
SM6851602TN SCREW M2.5X16
⑥ 40161648 FEEDER_SENSOR_BR_350
※ 带有灵敏度旋钮和动作切换开关的一方是受光器。
①or②
③
④
⑤
①or②
④
⑤
⑥
