维修调整要领书 11-6 11-2 传感器的动作确认调整 1 ） 进行各传感器的动作确认调整前，请进行光轴对合。 请把高度调整已经结束的投光侧、受光侧的传感器向 Y 方向移动，对合光轴。 光轴的受光侧的 LED 红色，绿色均亮灯。 （红色是动作显示灯。绿色是安全显示灯。） 2 ） 请按照 ① ～ ④ 的各传感器的调整顺序进行电位器调整。 调整旋钮时， 在传感器安装高度、 Y 方向安装位置 （传感器 BR 的长孔中心的传感器固定） 、 光…
维修调整要领书
11-5

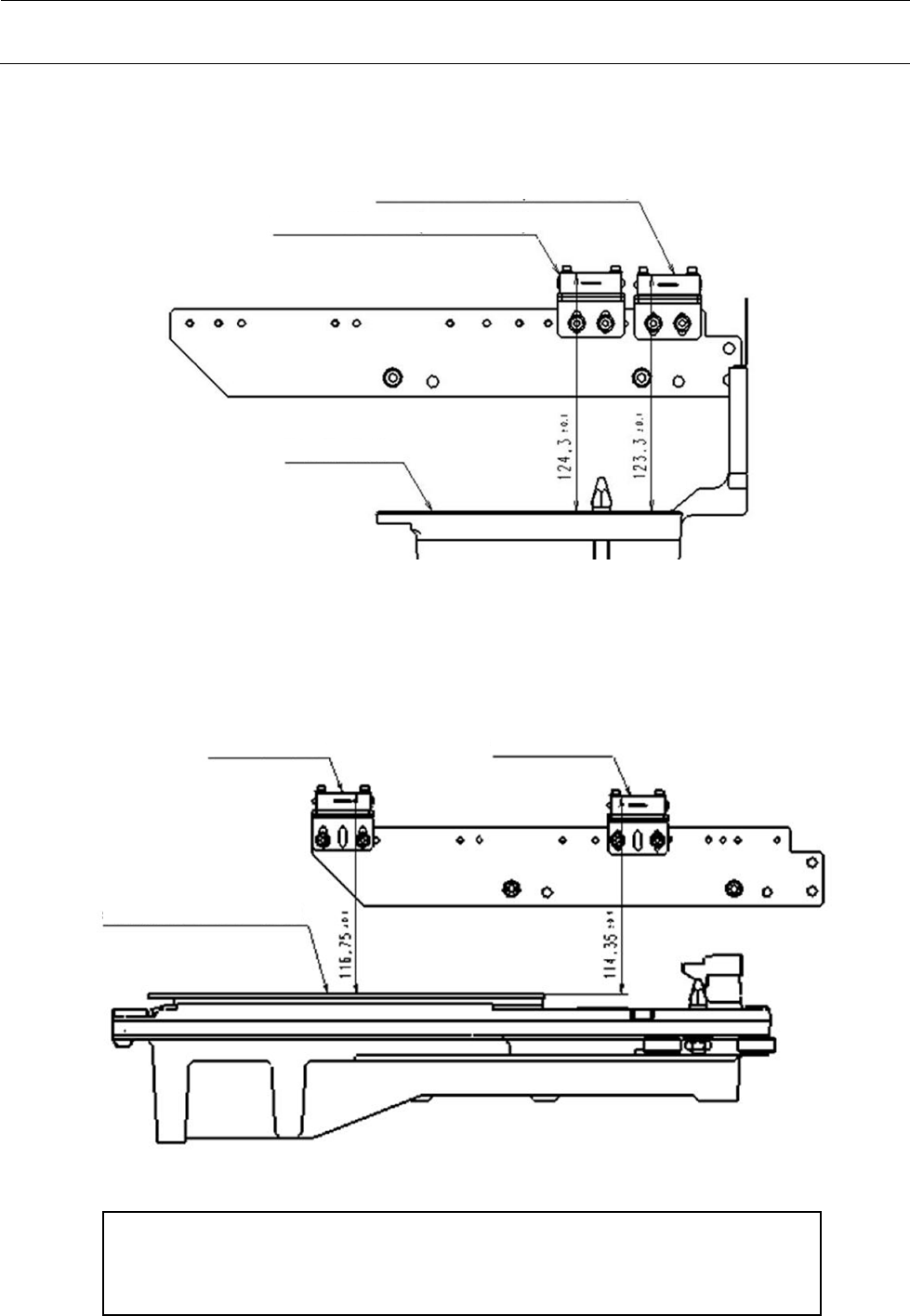

4） 请调整更换后的传感器高度。（左右的高度差为 0.1mm 以下）
● 机械式送料器规格（从机械式台架上面到传感器上面的高度）
图 11-1-7
● 电动式送料器规格（从电动式台架上面到传感器上面的高度）
图 11-1-8
·如果只是更换传感器，不需要高度调整。托架的固定螺丝请勿松开。
·托架所附带的传感器高度，请以螺母板的上部为基准，在其上增添4.3mm作为调
整值
。
送料器浮起传感器（机器内侧）
送料器浮起传感器（机器外侧）
机械式台架上面
误插入检测传感器
送料器浮起传感器
电动式台架导板上面
维修调整要领书
11-6
11-2 传感器的动作确认调整
1） 进行各传感器的动作确认调整前，请进行光轴对合。
请把高度调整已经结束的投光侧、受光侧的传感器向 Y 方向移动，对合光轴。
光轴的受光侧的 LED 红色，绿色均亮灯。
（红色是动作显示灯。绿色是安全显示灯。）
2） 请按照①～④的各传感器的调整顺序进行电位器调整。
调整旋钮时，在传感器安装高度、Y 方向安装位置（传感器 BR 的长孔中心的传感器固定）、光轴
调整之后再进行调整。
＜用于调整的物体＞
※传送路侧送料器浮动传感器调整用
・ATF, FTF, CTF, CTFR 供料器(最大 32，均可)
※机器外侧送料器浮动传感器调整用
・ATF, FTF 供料器(最大 32，均可)
・CTF, CTFR 供料器(最大 32，均可)
※ETF 浮动传感器调整用
・ETF （均可）
※ETF 防止误插入传感器调整用
・ETF 供料器(最好是 ETF8S, ETF8SR，但均可)
维修调整要领书
11-7

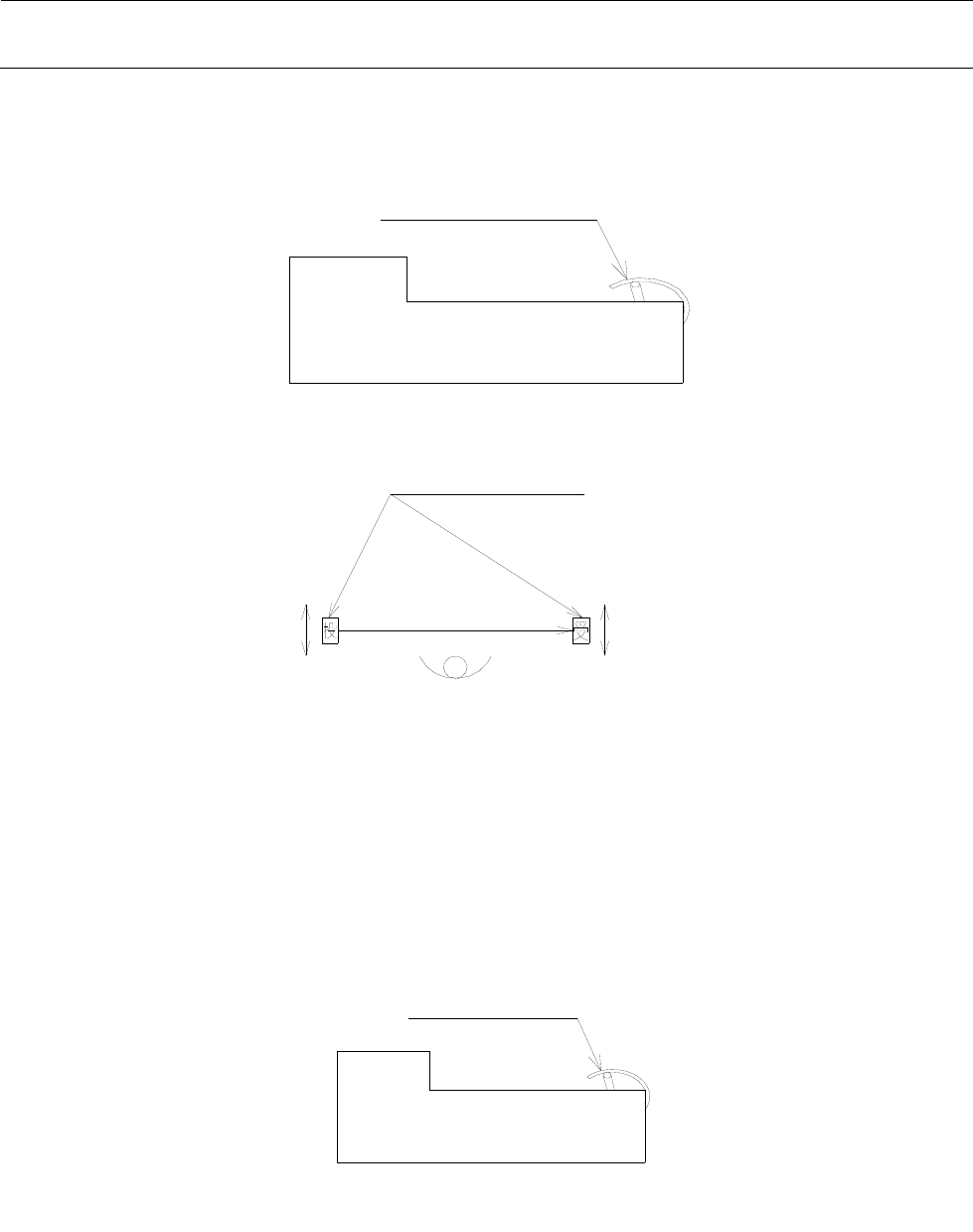

① 机械式，机器内侧送料器浮动传感器调整程序
1） 把送料器设置到台架的左、中、右，开关前护罩，确认传感器是否 OFF。
图 12-2-1 调整送料器浮动传感器
※ 打开前护罩，传感器也不为ＯＦＦ时，说明传感器安装位置的Ｙ方向偏斜。
拧松传感器安装螺丝，前后移动进行调整。
② 机械式，机器外侧送料器浮动传感器的调整程序
1） 把 ATF, FTF 送料器设置到与 1）同样的位置，用手打开顶盖 10mm 以内，确认传感器应 OFF。
图 12-2-3 调整送料器浮动传感器
2） 把 CTF, CTFR 送料器设置到与 1）同样的位置，确认传感器为 OFF。
使传感器前后移动
（传送路侧）
前护罩
前护罩
