维修调整要领书 11-7 ① 机械式，机器内侧送料器浮动传感器调整程序 1 ）把送料器设置到台架的左、中、右，开关前护罩，确认传感器是否 OFF 。图 12-2-1 调整送料器浮动传感器 ※ 打开前护罩，传感器也不为ＯＦＦ时，说明传感器安装位置的Ｙ方向偏斜。拧松传感器安装螺丝，前后移动进行调整。 ② 机械式，机器外侧送料器浮动传感器的调整程序 1 ）把 ATF, FTF 送料器设置到与 1 ）同样的位置，用手打开顶盖 10m…

维修调整要领书

11-6

11-2 传感器的动作确认调整

1）进行各传感器的动作确认调整前，请进行光轴对合。

请把高度调整已经结束的投光侧、受光侧的传感器向 Y 方向移动，对合光轴。

光轴的受光侧的 LED 红色，绿色均亮灯。

（红色是动作显示灯。绿色是安全显示灯。）

2）请按照①～④的各传感器的调整顺序进行电位器调整。

调整旋钮时，在传感器安装高度、Y 方向安装位置（传感器 BR 的长孔中心的传感器固定）、光轴

调整之后再进行调整。

＜用于调整的物体＞

※传送路侧送料器浮动传感器调整用

・ATF, FTF, CTF, CTFR 供料器(最大 32，均可)

※机器外侧送料器浮动传感器调整用

・ATF, FTF 供料器(最大 32，均可)

・CTF, CTFR 供料器(最大 32，均可)

※ETF 浮动传感器调整用

・ETF （均可）

※ETF 防止误插入传感器调整用

・ETF 供料器(最好是 ETF8S, ETF8SR，但均可)

维修调整要领书

11-7

① 机械式，机器内侧送料器浮动传感器调整程序

1）把送料器设置到台架的左、中、右，开关前护罩，确认传感器是否 OFF。

图 12-2-1 调整送料器浮动传感器

※ 打开前护罩，传感器也不为ＯＦＦ时，说明传感器安装位置的Ｙ方向偏斜。

拧松传感器安装螺丝，前后移动进行调整。

② 机械式，机器外侧送料器浮动传感器的调整程序

1）把 ATF, FTF 送料器设置到与 1）同样的位置，用手打开顶盖 10mm 以内，确认传感器应 OFF。

图 12-2-3 调整送料器浮动传感器

2）把 CTF, CTFR 送料器设置到与 1）同样的位置，确认传感器为 OFF。

使传感器前后移动

（传送路侧）

前护罩

维修调整要领书

11-8

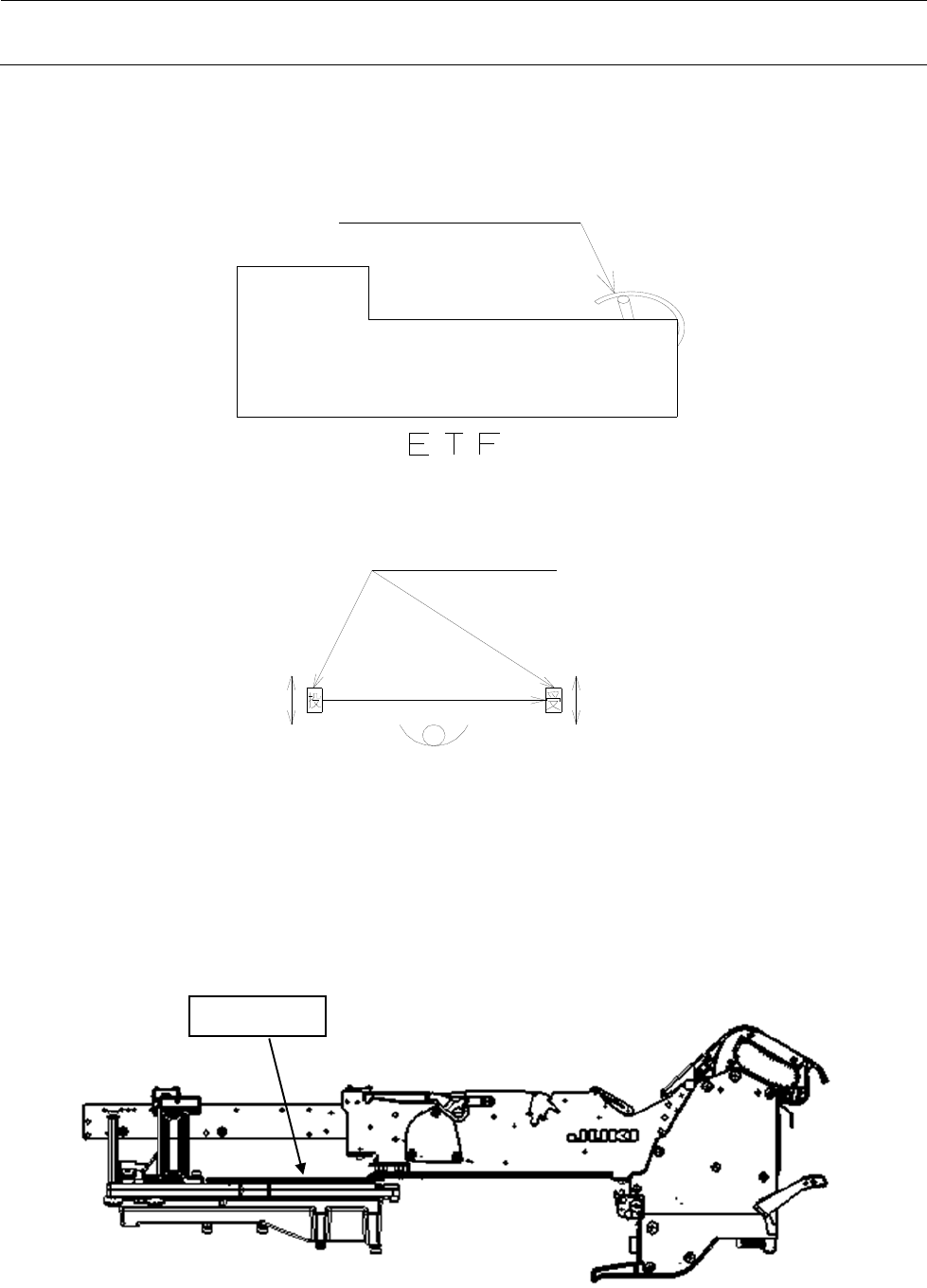

③ ETF 送料器浮动传感器的调整程序

1）在电动台架的左・中・右插拔 ETF，在轨道的松动范围内移动 ETF 确认传感器是否 OFF。

2）把 ETF8S 送料器设置到与 1）同样的位置，用手打开顶盖 10mm 以内，确认传感器应 OFF。

※ 打开前护罩，传感器也不为 OFF 时，说明传感器安装位置的 Y 方向偏斜。

拧松传感器安装螺丝，前后移动进行调整。

④ 误插入防止传感器的调整顺序

1) 请把 ETF 安装在台架左、中、右，确认传感器会不会 OFF。

2）请确认，当把 ETF 放在台架导向板上面的近身侧时传感器变成 OFF。

※ 前侧与后侧的检测位置(Y 方向)不一样。上图为后侧。

前护罩

（传送路侧）

使传感器前后移动

导向板上面
