维修调整要领书 1-9 1-3 极限传感器、原点附近传感器的更换 1 ） 只更换传感器的时候，没有必要调整位置。 2 ） 支架也一起更换的时候，需要调整位置。 ※ X 轴的原点成了磁尺的 Z 相。因此， X 轴上没有原点传感器。 1-3-1 X 轴极限传感器、 X 轴原点附近传感器的更换 1 ） 拧松固定 X 极限传感器支架的螺丝，按照下图的 X 架端 L 、 R 的距离进行固定。 ( 图 1-3-1-1) 图 1-3-1-1 极限传感…
维修调整要领书
1-8
＜ X轴＞
＜ Y轴＞
磁尺与传感器头的空隙： 0.25±0.1mm
图 1-2-3-3
磁尺 X
磁尺传感器装置
40129630
SL6040892T
装置正面
SM6030502TN
SL6041092TN
图 1-2-3-4
磁尺 Y
磁尺传感器装置
40129630
0.25±0.1
维修调整要领书
1-9
1-3 极限传感器、原点附近传感器的更换
1） 只更换传感器的时候，没有必要调整位置。
2） 支架也一起更换的时候，需要调整位置。
※ X轴的原点成了磁尺的 Z 相。因此，X 轴上没有原点传感器。
1-3-1 X 轴极限传感器、X 轴原点附近传感器的更换
1） 拧松固定 X 极限传感器支架的螺丝，按照下图的 X 架端 L、R 的距离进行固定。(图 1-3-1-1)
图 1-3-1-1 极限传感器、原点附近传感器的更换
左侧 (X 负侧极限传感器)
X 架端 L 的止动橡胶安装面和传感器
中心的距离: A
85.7mm
中央 (X 原点附近传感器)
X 架端 L 的止动橡胶安装面和传感器
中心的距离: B
96.7mm
右侧 (X 正侧极限传感器)
X 架端 R 的止动橡胶安装面和传感器
中心的距离:C
104.7mm
止动橡胶粘贴面
止动橡胶
X负侧极限传感器
X原点附近传感器
X正侧极限传感器
维修调整要领书
1-10

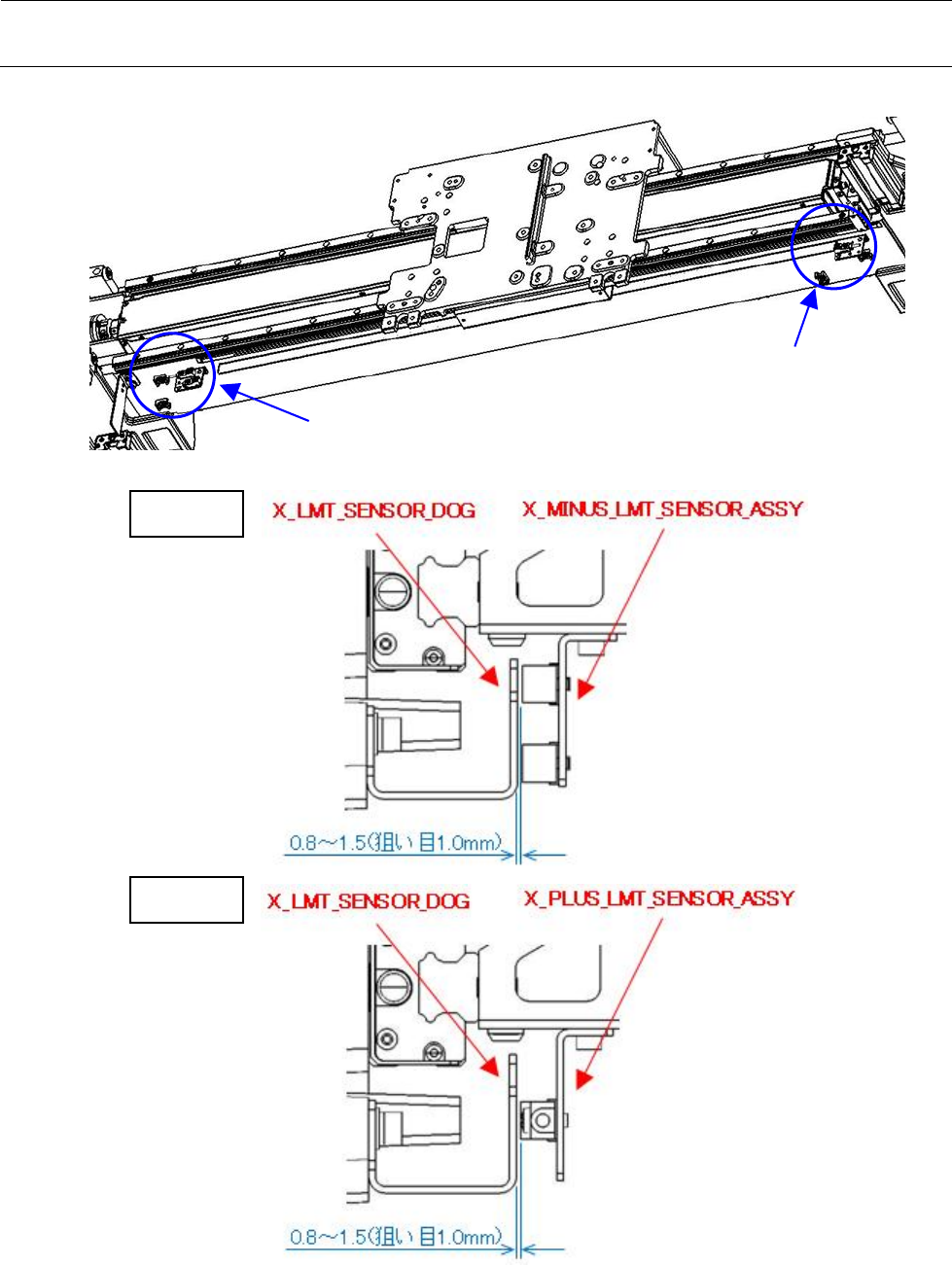

图 1-3-1-2
A部
B部
0.8～1.5mm（目标是1.0mm）
0.8～1.5mm（目标是1.0mm）
向视 A
向视 B
