维修调整要领书 11-8 ③ ETF 送料器浮动传感器的调整程序 1 ） 在电动台架的左 ・ 中 ・ 右插拔 ETF ，在轨道的松动范围内移动 ETF 确认传感器是否 OFF 。 2 ） 把 ETF8S 送料器设置到与 1 ）同样的位置，用手打开顶盖 10mm 以内，确认传感器应 OFF 。 ※ 打开前护罩，传感器也不为 OFF 时，说明传感器安装位置的 Y 方向偏斜。 拧松传感器安装螺丝，前后移动进行调整。 ④ 误插入防止传感器的调整…
维修调整要领书
11-7
① 机械式，机器内侧送料器浮动传感器调整程序
1） 把送料器设置到台架的左、中、右，开关前护罩，确认传感器是否 OFF。
图 12-2-1 调整送料器浮动传感器
※ 打开前护罩，传感器也不为ＯＦＦ时，说明传感器安装位置的Ｙ方向偏斜。
拧松传感器安装螺丝，前后移动进行调整。
② 机械式，机器外侧送料器浮动传感器的调整程序
1） 把 ATF, FTF 送料器设置到与 1）同样的位置，用手打开顶盖 10mm 以内，确认传感器应 OFF。
图 12-2-3 调整送料器浮动传感器
2） 把 CTF, CTFR 送料器设置到与 1）同样的位置，确认传感器为 OFF。
使传感器前后移动
（传送路侧）
前护罩
前护罩
维修调整要领书
11-8
③ ETF 送料器浮动传感器的调整程序
1） 在电动台架的左・中・右插拔 ETF，在轨道的松动范围内移动 ETF 确认传感器是否 OFF。
2） 把 ETF8S 送料器设置到与 1）同样的位置，用手打开顶盖 10mm 以内，确认传感器应 OFF。
※ 打开前护罩，传感器也不为 OFF 时，说明传感器安装位置的 Y 方向偏斜。
拧松传感器安装螺丝，前后移动进行调整。
④ 误插入防止传感器的调整顺序
1) 请把 ETF 安装在台架左、中、右，确认传感器会不会 OFF。
2） 请确认，当把 ETF 放在台架导向板上面的近身侧时传感器变成 OFF。
※ 前侧与后侧的检测位置(Y 方向)不一样。上图为后侧。
前护罩
（传送路侧）
使传感器前后移动
导向板上面
维修调整要领书
12-1
第12章 其它机器
为了防止突然的起动造成事故，请关掉电源之后再进行操作。
12-1 LCD 监视器
12-1-1 LCD 监视器的更换方法
1） 卸下④平螺丝和⑤⑥⑦蝶形螺丝等，从③LCD 支架Ｒ卸下②LCD 支架 F。
2） 卸下⑧螺丝 Cap，从①LCD 监视器卸下②LCD 支架Ｆ。
3） 安装时，请按照相反的程序进行安装。

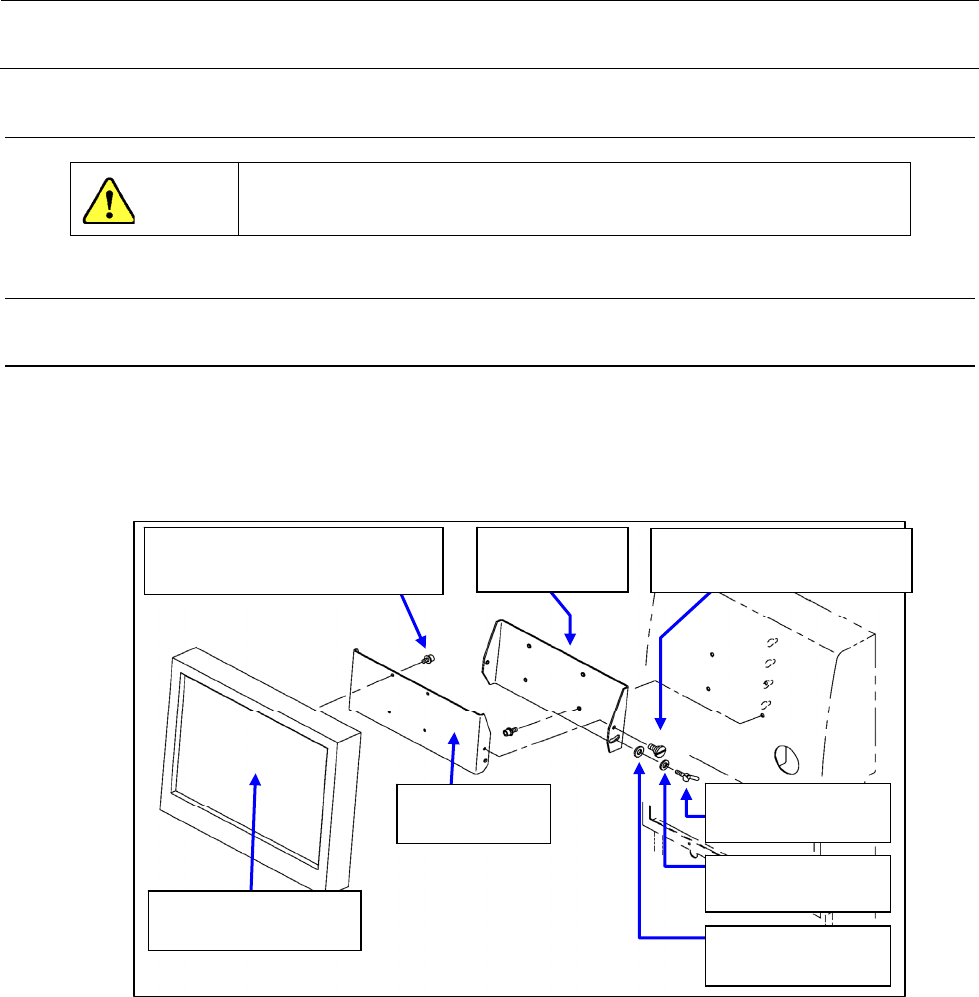

图 12-1-1-1 LCD 监视器
①LCD监视器
40158158 TOPRE制
②40047170
LCD支架Ｆ
④SD0640246SP
平头螺丝 D=6.35 H=2.4
⑧SL6041092TN
带垫片内六角螺栓 M4×10
⑤WP0641601SC
平垫片 M6
⑥WS0610002KN
弹簧垫 M6
⑦16187007
蝶形螺丝
③40047171
LCD支架Ｒ
危险
