维修调整要领书 12-8 2 ） “Advanced” 画面 请在 “Main” 画面上操作 “ ← ”“ → ” 键，使其显示 “Advanced” 画面。 此处请确认以下项目。 “Launch PXE OpROM” 为 <Disable> 。 “Launch Storage OpROM” 为 <Enabled> 。 如果设置不是如此，用 “ ↑ ” 、 “ ↓ ” 键移动选择行，按 “Return” 键，从显…
维修调整要领书
12-7
12-2-2 BIOS 的设定
SSD 更换后，请确认 BIOS。参照＜设定方法＞的设定，不同时请变更设定。
并且，更换 CPU 基板后一定要进行 BIOS 变更操作。
12-2-2-1 SSD 的识别确认
请确认 BIOS 是否正确地识别 SSD。检查存储器后，如果找不到可以起动的 SSD 时，如下的通知显
示出来。
Operating system not found
＜设定方法＞
1） 显示 BIOS 画面。
刚接通电源后会显示“American Megatrands Inc.”的画面，此时请按<DEL>键。
移动到 BIOS 设定之后，下列的画面被显示出来。把游标移动到想变更的项目上（文字被翻转的
部分），按<Enter>键，实行选择的项目。
请确认“System Language”为<English>。
图 12-2-2-1-1 BIOS 画面（Main）
注：关于 BIOS（Basic Input Output System）的使用
数据输出输入力的重要的程序，操作时，请充分注意
。CPU 基板上的闪存内保存有程序，
电池支持的 SRAM 内保存有设置数据。
注意
维修调整要领书
12-8
2） “Advanced”画面
请在“Main”画面上操作“←”“→”键，使其显示“Advanced”画面。
此处请确认以下项目。
“Launch PXE OpROM”为<Disable>。
“Launch Storage OpROM”为<Enabled>。
如果设置不是如此，用“↑”、“↓”键移动选择行，按“Return”键，从显示的列表中选择合适的项目，
按“Return”键。

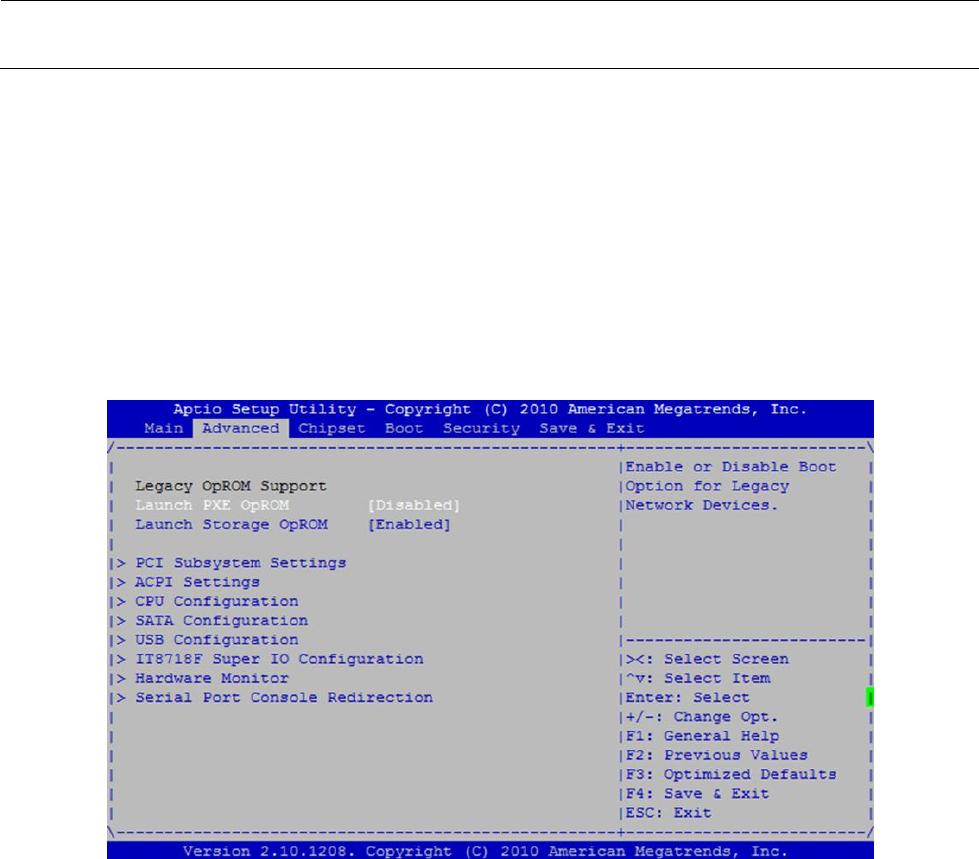

图 12-2-2-1-2 BIOS 画面（Advanced）
维修调整要领书
12-9
3） “PCI Subsystem Settings”画面
接上一页，继续操作“↑”、“↓”键，将选择行对准“PCI Subsystem Settings”，按“Return”键以移动
到“PCI Subsystem Settings”画面。
此处请确认以下项目。
“PCI Latency Timer”为<32 PCI Bus Clocks>。
“ASPM Support”为<Disable>。
如果设置不是如此，用“↑”、“↓”键移动选择行，按“Return”键，从显示的列表中选择合适的项目，
按“Return”键。
按“ESC” 键，返回到“Advanced”画面。
（返回到图 12-2-2-1-2. BIOS 画面（Advanced）的画面。）
图 12-2-2-1-3 BIOS 画面（Advanced：PCI Subsystem Settings）
