维修调整要领书 12-12 6 ） “SATA Configuration” 画面 接上一页， 继续操作 “ ↑ ” 、 “ ↓ ” 键， 将选择行对准 “SATA Configuration” ， 按 “Return” 键以移动到 “SATA Configuration” 画面。 此处请确认以下项目。 “SATA Controller(s)” 为 <Enabled> 。 “SATA Mode Selection” 为 &l…
维修调整要领书
12-11
5） “CPU Configuration”画面
接上一页，继续操作“↑”、“↓”键，将选择行对准“CPU Configuration”，按 “Return”键以移动到“CPU
Configuration”画面。
此处请确认以下项目。
“Active Processor Core”为<All>。
“Intel Virtualization”为<Disabled>。
如果设置不是如此，用“↑”、“↓”键移动选择行，按“Return”键，从显示的列表中选择合适的项目，
按“Return”键。
按“ESC” 键，返回到“Advanced”画面。
（返回到图 12-2-2-1-2. BIOS 画面（Advanced）的画面。）
图 12-2-2-1-5 BIOS 画面（Advanced：CPU Configuration）
维修调整要领书
12-12

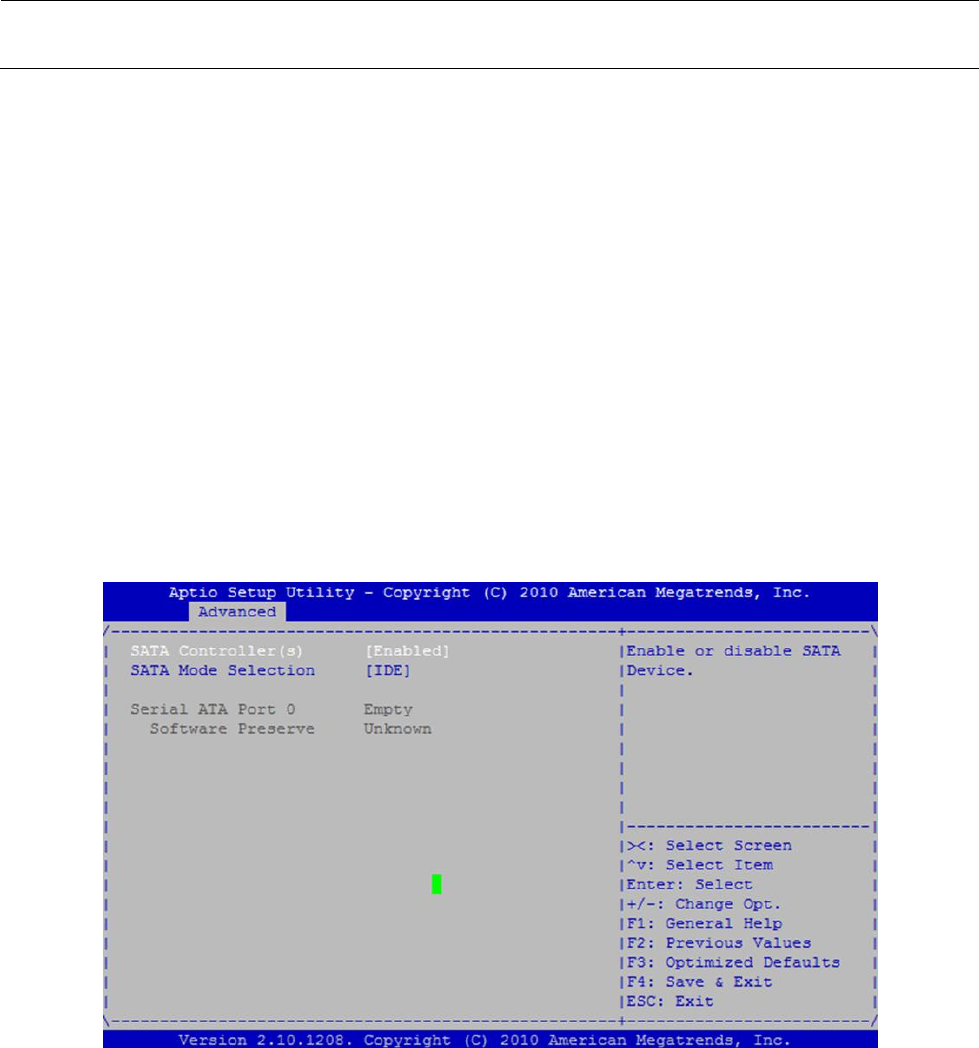

6） “SATA Configuration”画面
接上一页，继续操作“↑”、“↓”键，将选择行对准“SATA Configuration”，按“Return”键以移动到“SATA
Configuration”画面。
此处请确认以下项目。
“SATA Controller(s)”为<Enabled>。
“SATA Mode Selection”为<IDE>。
如果设置不是如此，用“↑”、“↓”键移动选择行，按“Return”键，从显示的列表中选择合适的项目，
按“Return”键。
按“ESC” 键，返回到“Advanced”画面。
（返回到图 12-2-2-1-2. BIOS 画面（Advanced）的画面。）
图 12-2-2-1-6 BIOS 画面（Advanced：SATA Configuration）
维修调整要领书
12-13

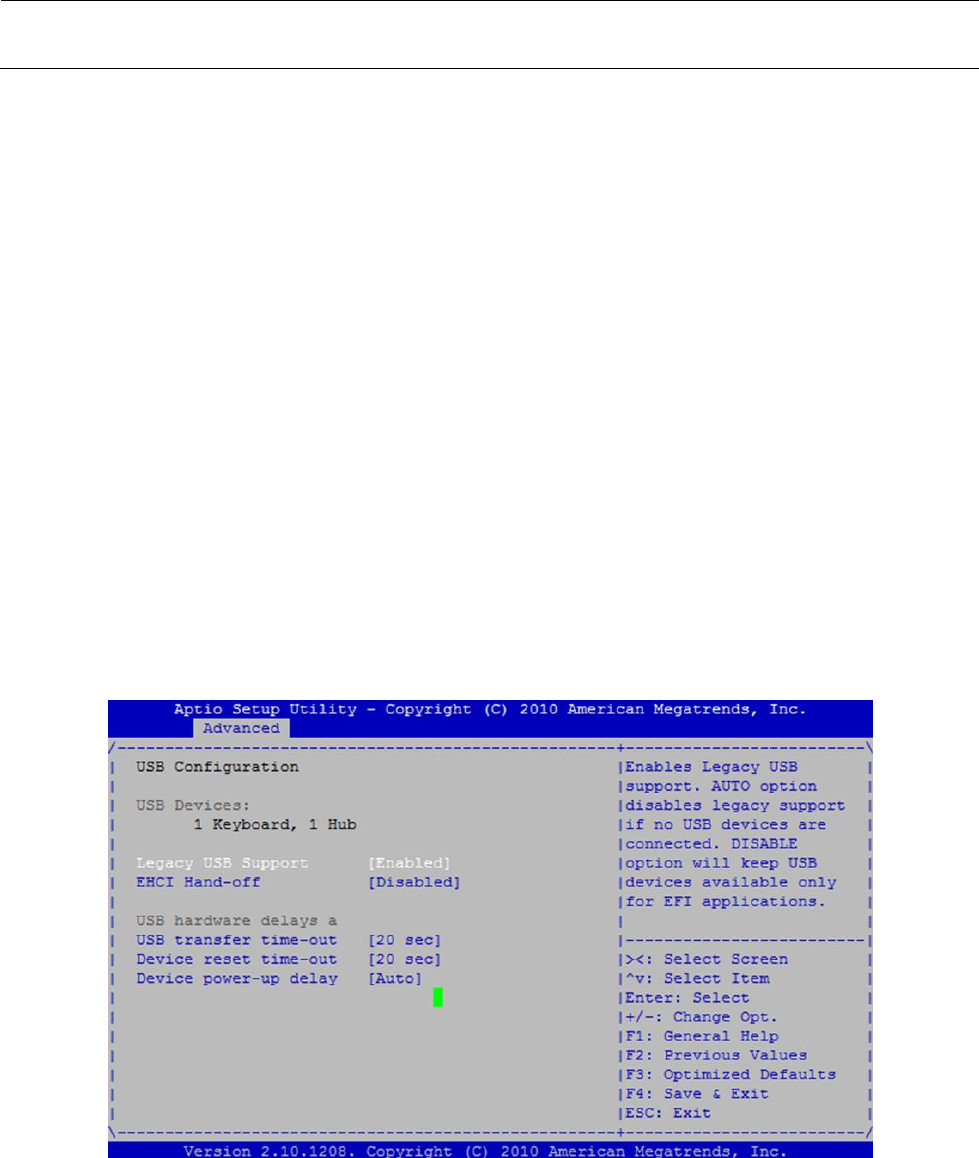

7） “USB Configuration”画面
接上一页，继续操作“↑”、“↓”键，将选择行对准“USB Configuration”，按 “Return”键以移动到“USB
Configuration”画面。
此处请确认以下项目。
“Legacy USB Support”为<Enabled>。
“EHCI Hand-off”为<Disabled>。
“USB transfer time-out”为<20 sec>。
“Device reset time-out”为<20 sec>。
“Device power-up delay”为<AUTO>。
如果设置不是如此，用“↑”、“↓”键移动选择行，按“Return”键，从显示的列表中选择合适的项目，
按“Return”键。
按“ESC” 键，返回到“Advanced”画面。
（返回到图 12-2-2-1-2. BIOS 画面（Advanced）的画面。）
图 12-2-2-1-7 BIOS 画面（Advanced：USB Configuration）
