维修调整要领书
12-16
10） Chipset 菜单的确认
请在“Advanced”画面上操作“←”“→”键使显示“Chipset”画面。

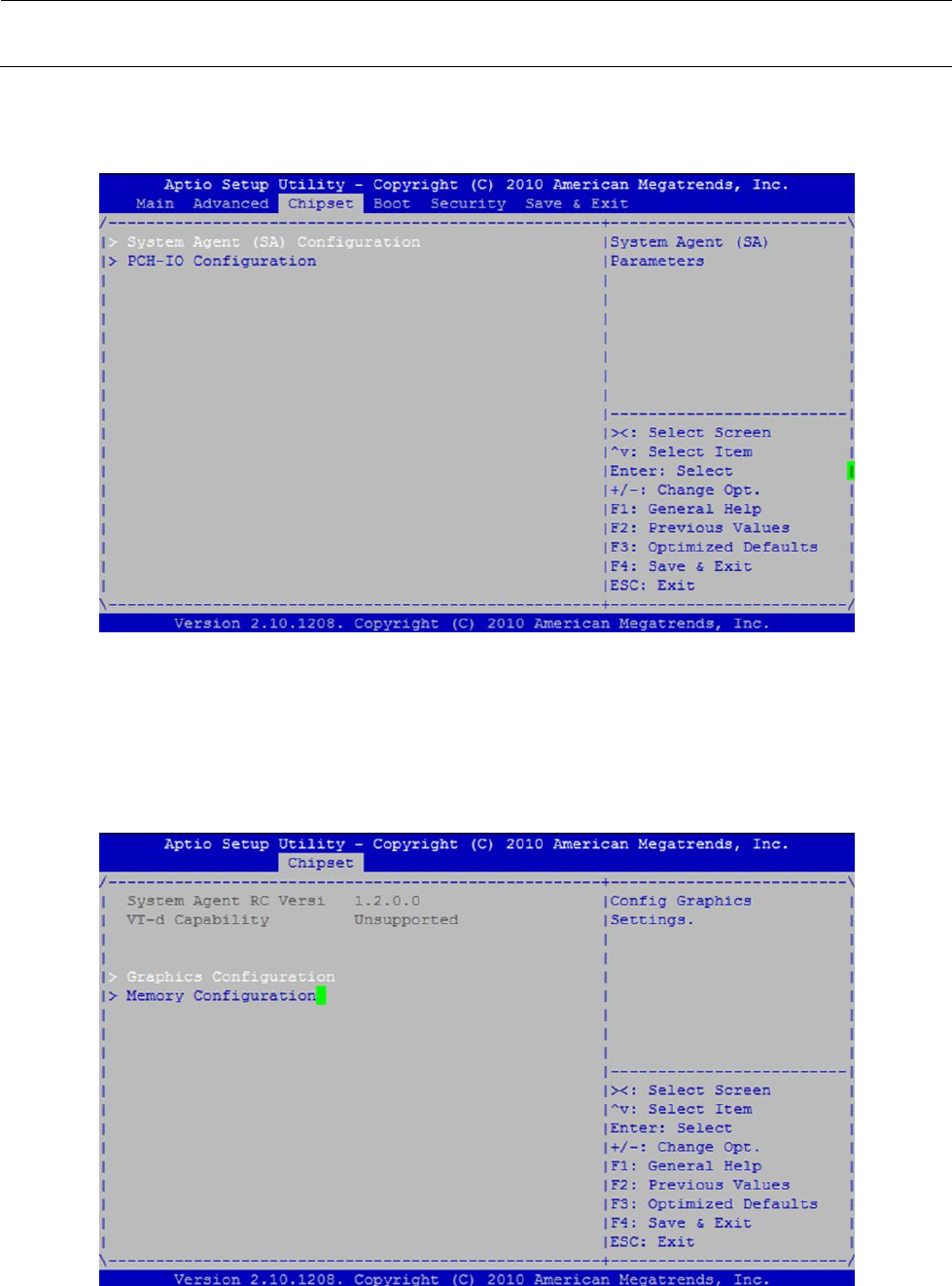

图 12-2-2-1-10 BIOS 画面（Chipset）
11） System Agent (SA) Configuration 菜单的确认
继续操作“↑”、“↓”键，将选择行对准“System Agent (SA) Configuration”，按“Return”键以移动到
“System Agent (SA) Configuration”画面。
图 12-2-2-1-11 BIOS 画面（Chipset：System Agent (SA) Configuration）
维修调整要领书
12-17
12） “Graphics Configuration”画面
接上一页，继续操作“↑”、“↓”键，将选择行对准“Graphics Configuration”，按“Return”键以移动到
“Graphics Configuration”画面。
此处请确认以下项目。
“Primary Display”为<AUTO>。
“Internal Graphics”为<AUTO>。
如果设置不是如此，用“↑”、“↓”键移动选择行，按“Return”键，从显示的列表中选择合适的项目，
按“Return”键。
按“ESC” 键，返回到“System Agent (SA) Configuration”画面。
（返回到图 12-2-2-1-11. BIOS 画面（Advanced：System Agent (SA) Configuration）的画面。）

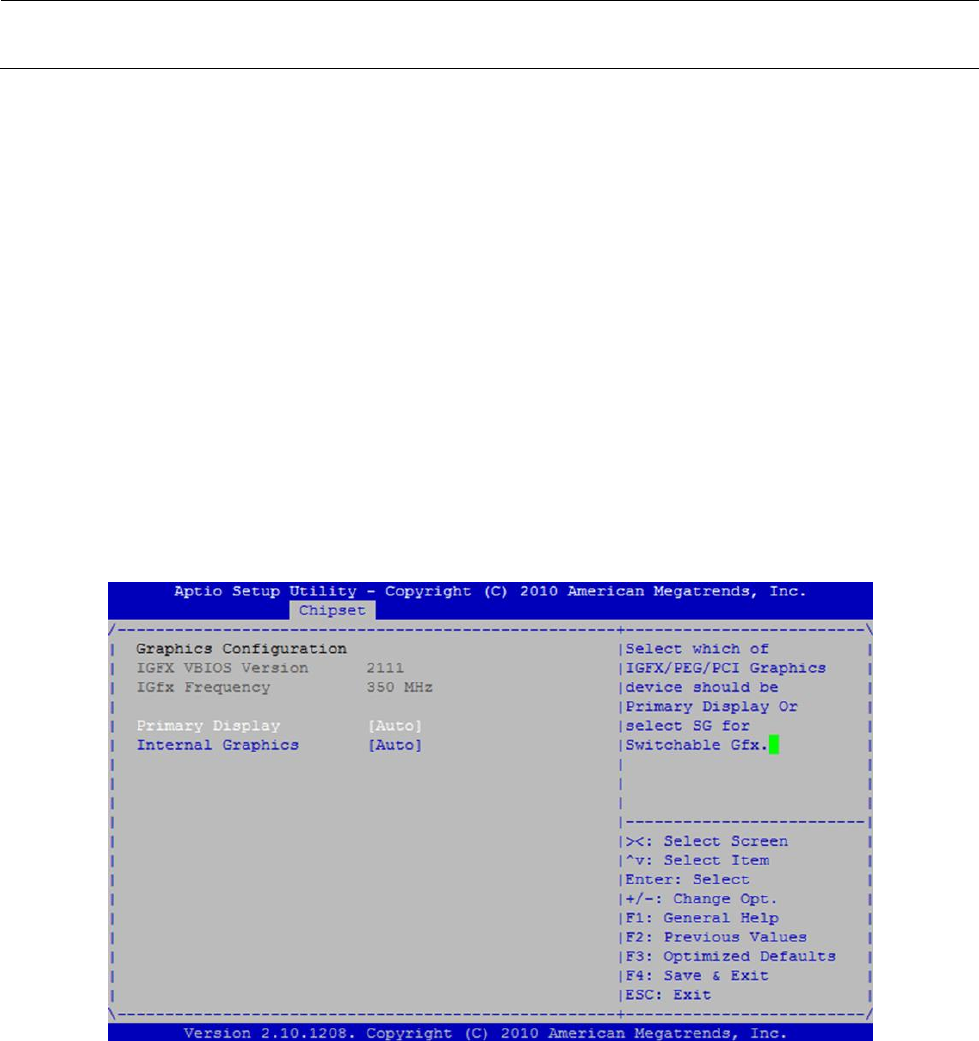

图 12-2-2-1-12 BIOS 画面（Chipset：Graphics Configuration）
维修调整要领书
12-18
13） “Memory Configuration”画面
接上一页，继续操作“↑”、“↓”键，将选择行对准“Memory Configuration”，按“Return”键以移动到
“Memory Configuration”画面。
此处请确认以下项目。
“Total Memory”为<2048 MB (DDR3)>。
“DIMM#1”为<1024 MB (DDR3)>。
“DIMM#2”为<1024 MB (DDR3)>。
如果显示不一样，一般可能是 CPU 电路板上安装的 DIMM 存储器发生故障，故请对 CPU 电路
板或 DIMM 存储器进行更换，并确认变为正确的显示。
按“ESC” 键，返回到“System Agent (SA) Configuration”画面。
（返回到图 12-2-2-1-11. BIOS 画面（Advanced：System Agent (SA) Configuration）的画面。）
图 12-2-2-1-13 BIOS 画面（Chipset：Memory Configuration）
