维修调整要领书
12-22
17） “PCI Express Root Port 1”画面
接上一页，继续操作“↑”、“↓”键，将选择行对准“PCI Express Root Port 1”，按“Return”键以移动
到“PCI Express Root Port 1”画面。
此处请确认以下项目。
“PCI Express Root Port 1”为<Enabled>。
“ASPM Support”为<Disabled>。
如果设置不是如此，用“↑”、“↓”键移动选择行，按“Return”键，从显示的列表中选择合适的项目，
按“Return”键。
按“ESC” 键，返回到“PCI Express Configuration”画面。
（返回到图 12-2-2-1-16. BIOS 画面（Chipset：PCI Express Configuration）的画面。）
接着，请对“PCI Express Root Port 2～4”进行同样的确认。
设置值与“PCI Express Root Port 1”相同。
按“ESC” 键，返回到“PCI Express Configuration”画面。
（返回到图 12-2-2-1-16. BIOS 画面（Chipset：PCI Express Configuration）的画面。）

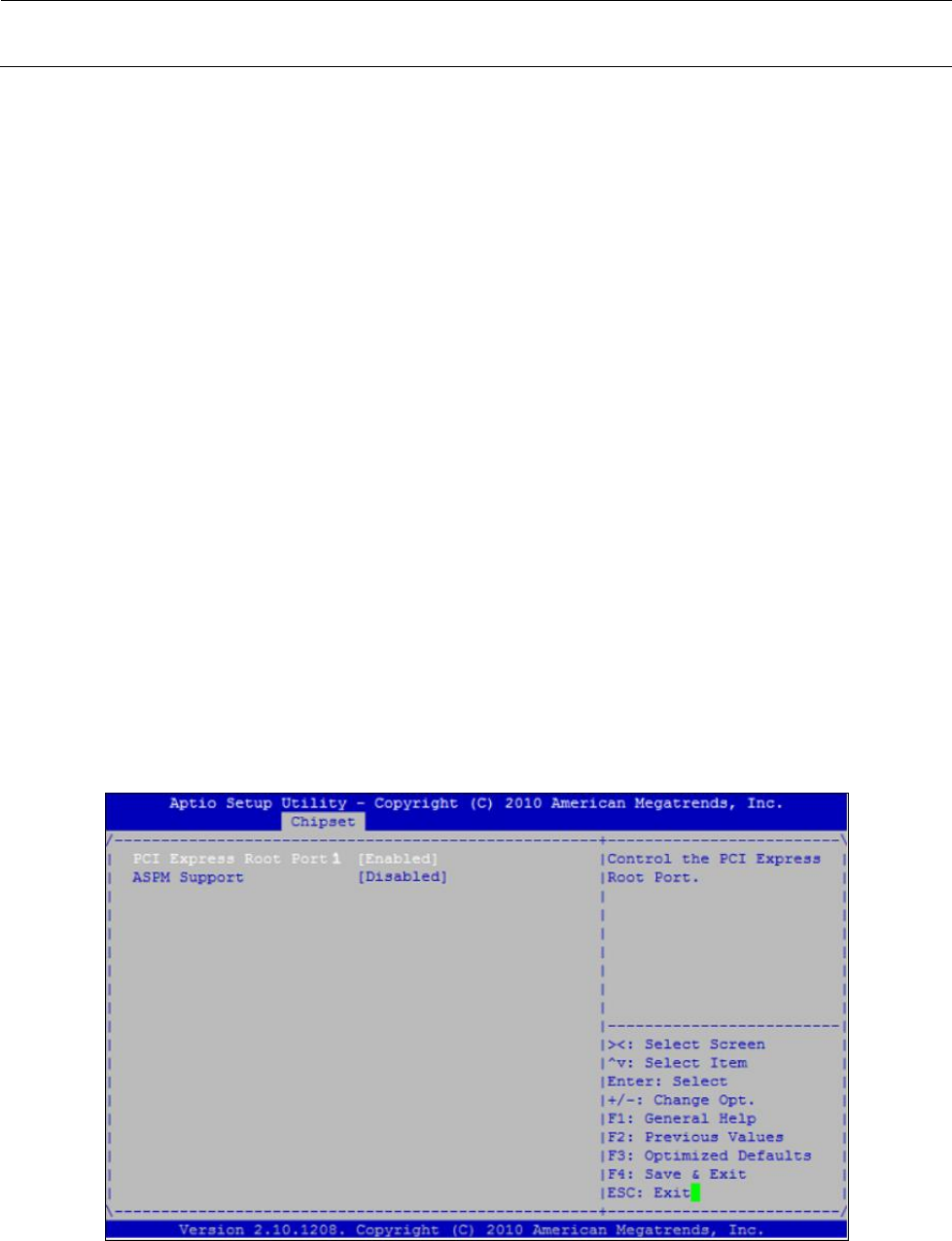

图 12-2-2-1-17 BIOS 画面（Chipset：PCI Express Root Port 1）
维修调整要领书
12-23
18） “PCI Express Root Port 8”画面
接上一页，继续操作“↑”、“↓”键，将选择行对准“PCI Express Root Port 8”，按“Return”键以移动
到“PCI Express Root Port 8”画面。
此处请确认以下项目。
“PCI Express Root Port 8”为<Enabled>。
“ASPM Support”为<AUTO>。
“URR”、“FER”、“NFER”为<Disabled>。
“CER”、“CTO”、“SEFE”为<Disabled>。
“SENFE”、“SECE”为<Disabled>。
“PME SCI”为<Enabled>。
“Hot Plug”为<Disabled>。
如果设置不是如此，用“↑”、“↓”键移动选择行，按“Return”键，从显示的列表中选择合适的项目，
按“Return”键。
按“ESC”键，返回到“Chipset”画面。
（返回到图 12-2-2-1-10. BIOS 画面（Chipset）的画面。）

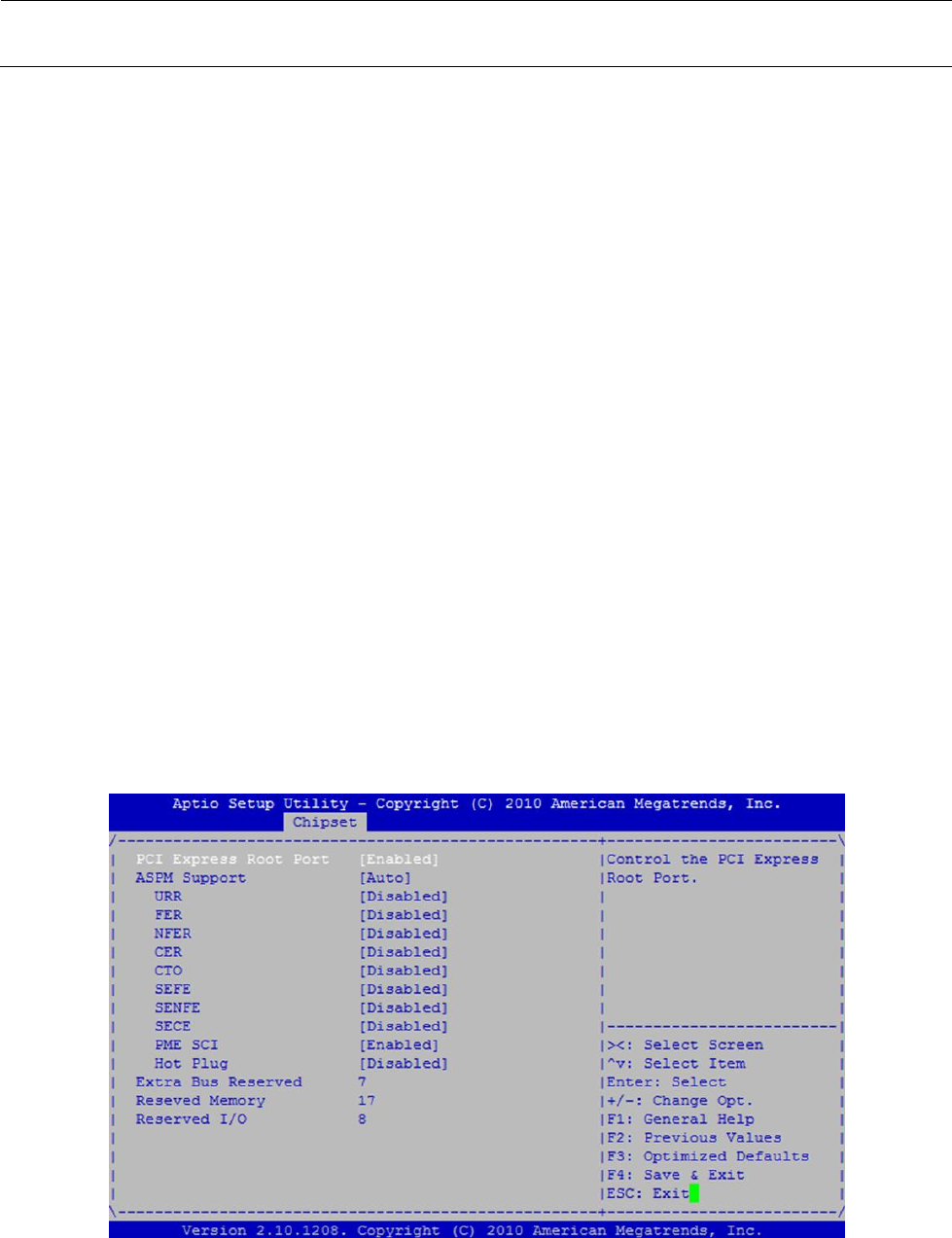

图 12-2-2-1-18 BIOS 画面（Chipset：PCI Express Root Port 8）
维修调整要领书
12-24
19） “Boot”画面
请在“Chipset”画面上操作“←”“→”键使显示“Boot”画面。
此处请确认以下项目。
“Setup Prompt Timeout”为<1>。
“Bootup NumLock State”为<On>。
“Quiet Boot”为<Disabled>。
如果设置不是如此，用“↑”、“↓”键移动选择行，按“Return”键，从显示的列表中选择合适的项目，
按“Return”键。

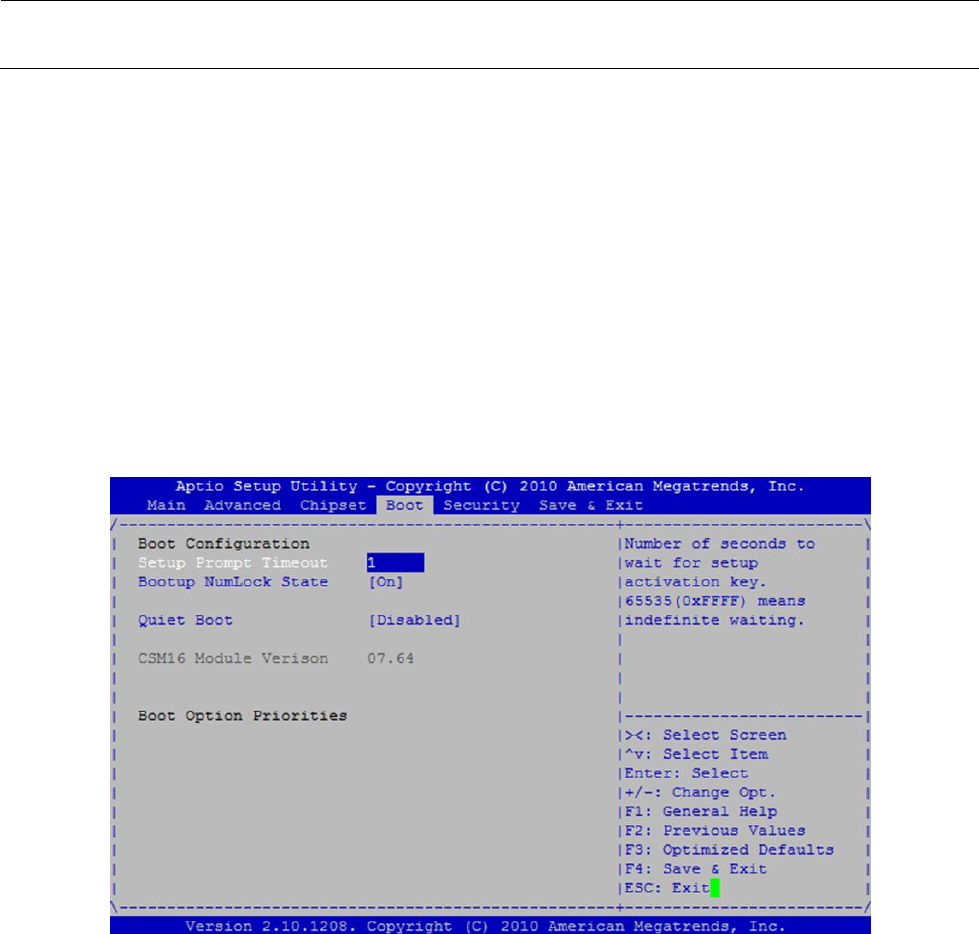

图 12-2-2-1-19 BIOS 画面（Boot）
