第13章 电气部
为了防止突然的起动造成事故，请关掉电源之后再进行操作。
13-1 电气部的布局
13-1-1 电气部的布局
1.信号塔 2. LCD 监视器 3. HOD（选购项）
4.操作面板〔前侧：操作基板 F〕〔后：操作基板 R〕
5.贴装头装置〔贴装头主基板组件，Z/θ 轴伺服放大器，HMS（选购项），坏板标记阅读机（选购项）
6.OCC 照相机，垂直照明基板组件（左），角度照明基板（左）
7.带轨迹球的键盘 8. ATX 电源 9. ATX 用电池 10. CD 驱动器（USB 选购项）
11. 控制装置〔CPU 板，ETHER MAIN 基板，POSITION 板，IEEE 1394 板，IP-X7 基板，COM 端口基板
（选项），CPCI BACK 板〕 12. X 轴 AC 伺服放大器 13. Y 轴 AC 伺服放大器 14. 真空泵
15. 5 相步进驱动器〔自动传送通道宽度调整电动机用（左侧，选购项）〕
16.BANK 基板 17.IN.CENT.OUT电动机用驱动器 18.电源装置 19. 电源开关
20.电源变压器 21.断流器 22.噪声过滤器 23. FEEDER 基板 24. S-XY 继电器基板
25.BASE IO 基板 26. SUPERIMPOSE 基板 27. 安全装置〔仅适用于 EN 规格〕
28. ETF 电源装置（选购项）

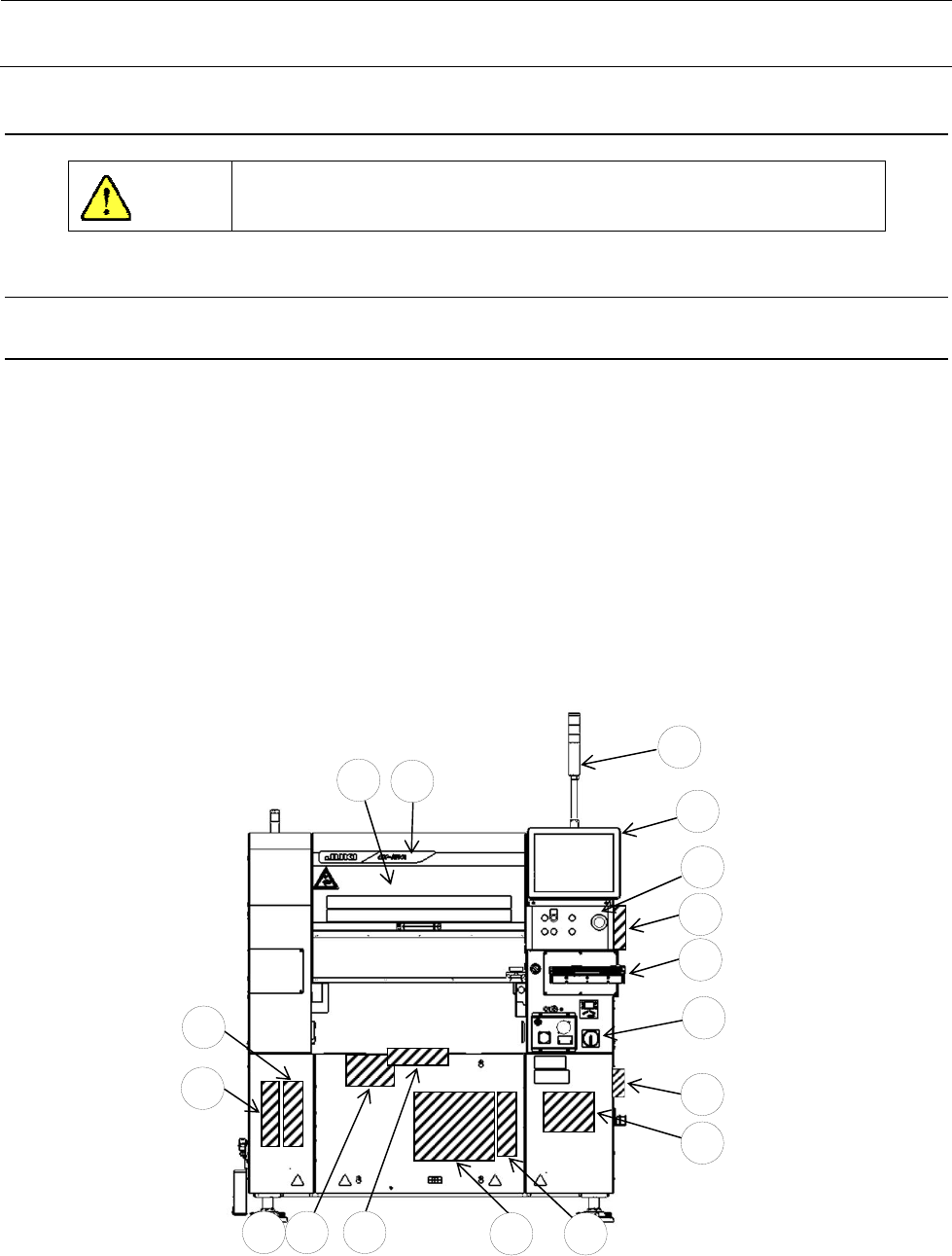

图 13-1-1-1 主体正面图
6
1
2
4
7
5
3
19
10
14
24
16
11 17
25
9 8
危险
维修调整要领书
13-2

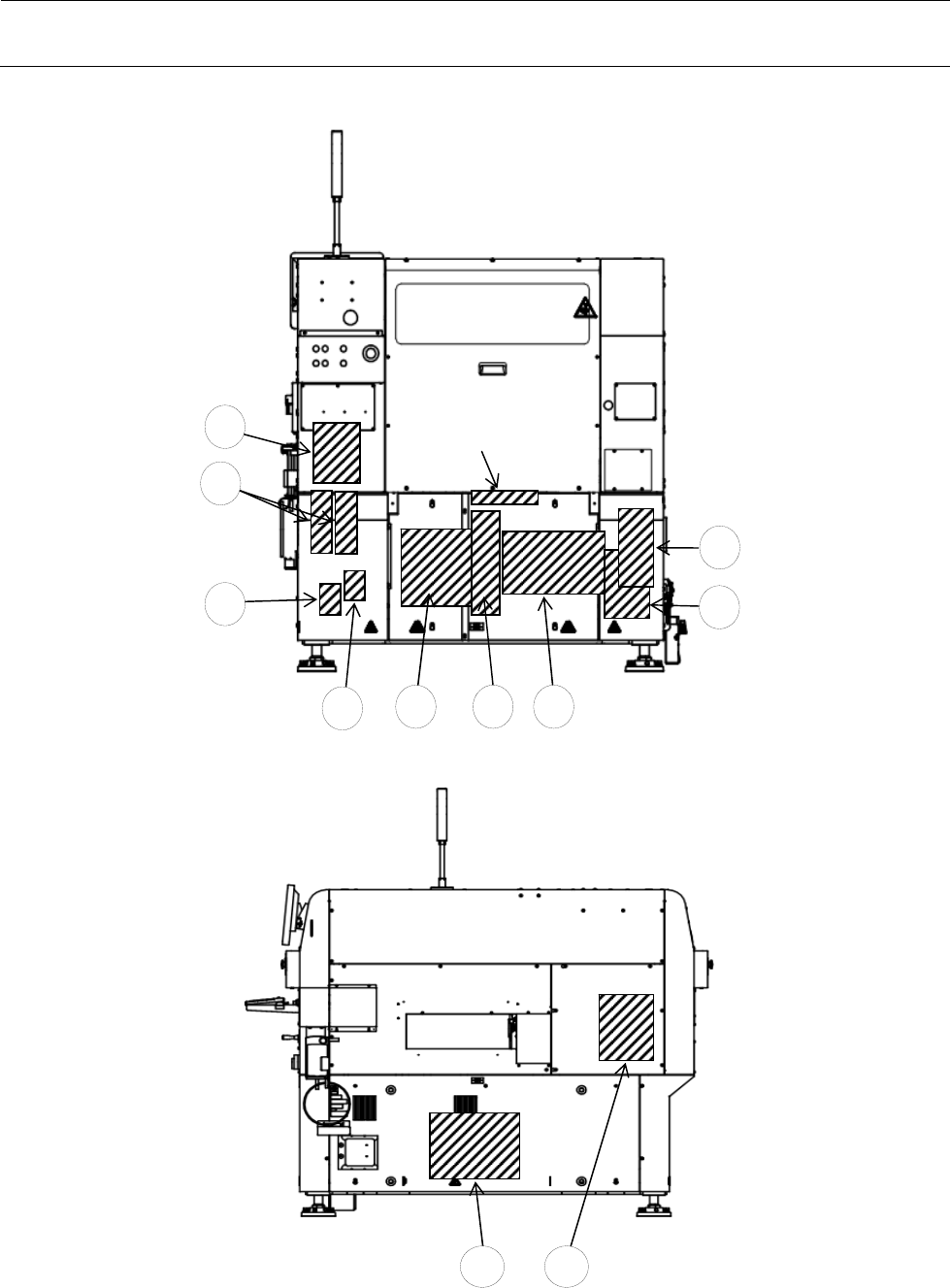

图 13-1-1-2 主体背面图
图 13-1-1-3 主体右面图
15
13
22
21
26 23 18
28
27
12 20
维修调整要领书
13-3
13-2 电源装置
13-2-1 电源装置的构成
电源装置实装在机器前面。图 13-2-1-2 表示构成。
电源装置由 DC 电源、控制用继电器、电路保护器等构成，向各装置（控制器，ＸＹ驱动装置，Zθ
装置，传送装置，贴装头装置等）供给 AC、DC 电源。
各 DC 电源的用途如下∶
+24VA (+24V±0.1V、PS2) 通用（控制器外面基板、步进驱动器等用）
+24VB (+24V±0.1V、PS3) Zθ 伺服放大器控制用

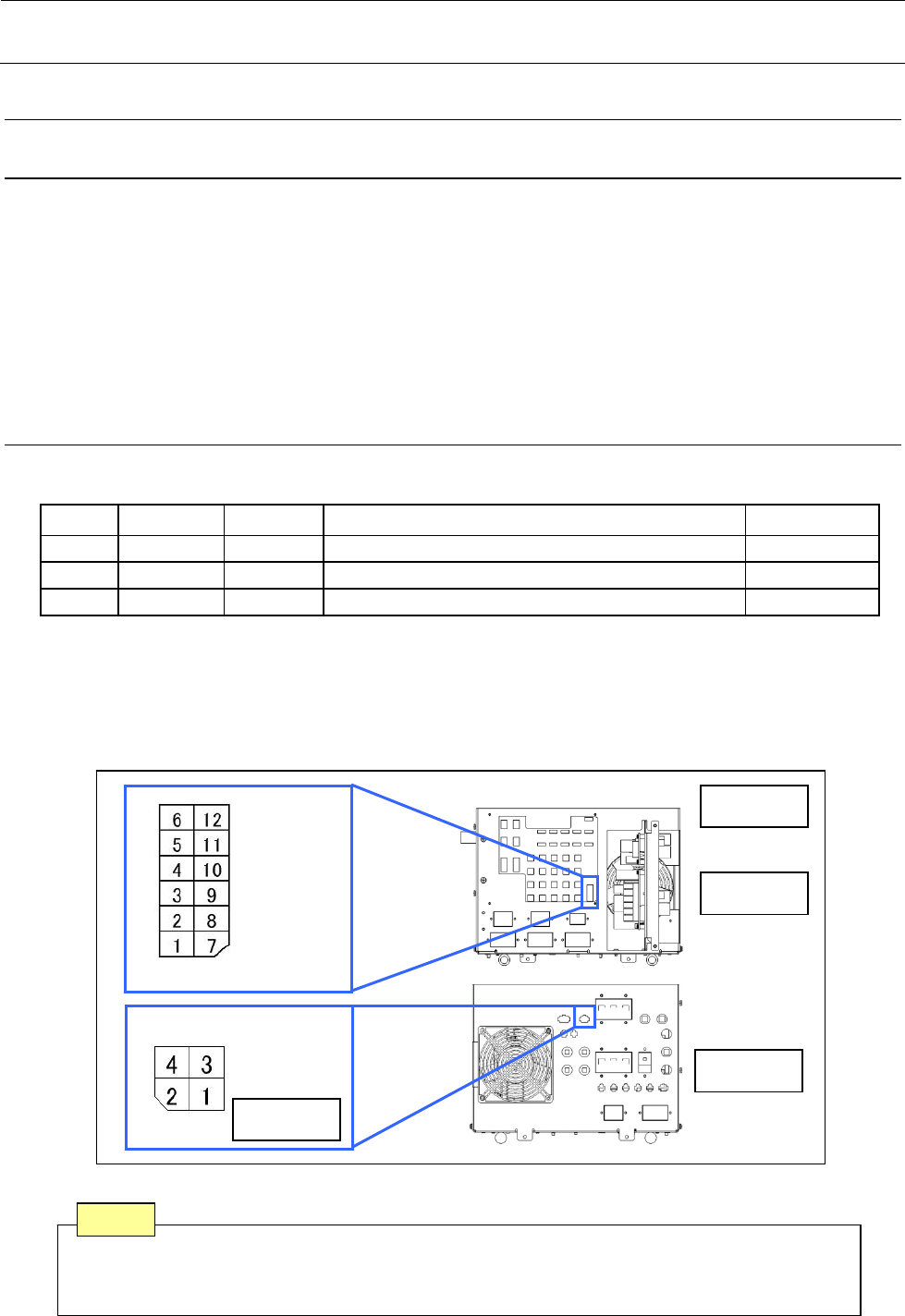

13-2-1-1 DC 电源电压等级的调整方法
表 13-2-1-1-1 DC 电源电压等级的设定
NO.
电源规格 电源代号 电源装置测定端子 电压调整值
1（※） +48V － CN 039 1 脚（+48V） 和 7脚 （+48VRTN） －
2 +24V PS 2 CN 039 4 脚（ +24VA）和 10 脚（ +24VARTN） +24V±0.1V
3 +24V PS 3 CN 039 5 脚（ +24VB）和 11 脚（ +24VBRTN） +24V±0.1V
DC 电源输出电压调整用电源装置的 CN039 及 CN060 来进行。（参照图 13-2-1-1）
※的 No.1 是不需要调整的电源。
从电源托架引出线，以保证 No.2～3 的 DC 电源的输出电压是规格调整值，各 DC 电源的输出电压
用可变电阻器调整。
图 13-2-1-1-1
注 1. 调整电位器时，要调整到电压值不超出规格调整值。
注 2. 除了有调整指对要他电源的 GND 共用。（不要连接）
注意
电源装置
正面
背面
CN060
正面
背面
电源装置
