维修调整要领书 13-3 13-2 电源装置 13-2-1 电源装置的构成 电源装置实装在机器前面。图 13-2-1-2 表示构成。 电源装置由 DC 电源、控制用继电器、电路保 护器等构成，向各装置（控制器，ＸＹ驱动装置， Z θ 装置，传送装置，贴装头装置等）供给 AC 、 DC 电源。 各 DC 电源的用途如下 ∶ +24VA (+24V±0.1V 、 PS2) 通用（控制器外面基板、步进驱动器等用） +24VB (+24…
维修调整要领书
13-2
图 13-1-1-2 主体背面图
图 13-1-1-3 主体右面图
15
13
22
21
26 23 18
28
27
12 20
维修调整要领书
13-3
13-2 电源装置
13-2-1 电源装置的构成
电源装置实装在机器前面。图 13-2-1-2 表示构成。
电源装置由 DC 电源、控制用继电器、电路保护器等构成，向各装置（控制器，ＸＹ驱动装置，Zθ
装置，传送装置，贴装头装置等）供给 AC、DC 电源。
各 DC 电源的用途如下∶
+24VA (+24V±0.1V、PS2) 通用（控制器外面基板、步进驱动器等用）
+24VB (+24V±0.1V、PS3) Zθ 伺服放大器控制用
13-2-1-1 DC 电源电压等级的调整方法
表 13-2-1-1-1 DC 电源电压等级的设定
NO.
电源规格 电源代号 电源装置测定端子 电压调整值
1（※） +48V － CN 039 1 脚（+48V） 和 7脚 （+48VRTN） －
2 +24V PS 2 CN 039 4 脚（ +24VA）和 10 脚（ +24VARTN） +24V±0.1V
3 +24V PS 3 CN 039 5 脚（ +24VB）和 11 脚（ +24VBRTN） +24V±0.1V
DC 电源输出电压调整用电源装置的 CN039 及 CN060 来进行。（参照图 13-2-1-1）
※的 No.1 是不需要调整的电源。
从电源托架引出线，以保证 No.2～3 的 DC 电源的输出电压是规格调整值，各 DC 电源的输出电压
用可变电阻器调整。
图 13-2-1-1-1
注 1. 调整电位器时，要调整到电压值不超出规格调整值。
注 2. 除了有调整指对要他电源的 GND 共用。（不要连接）
注意
电源装置
正面
背面
CN060
正面
背面
电源装置
维修调整要领书
13-4

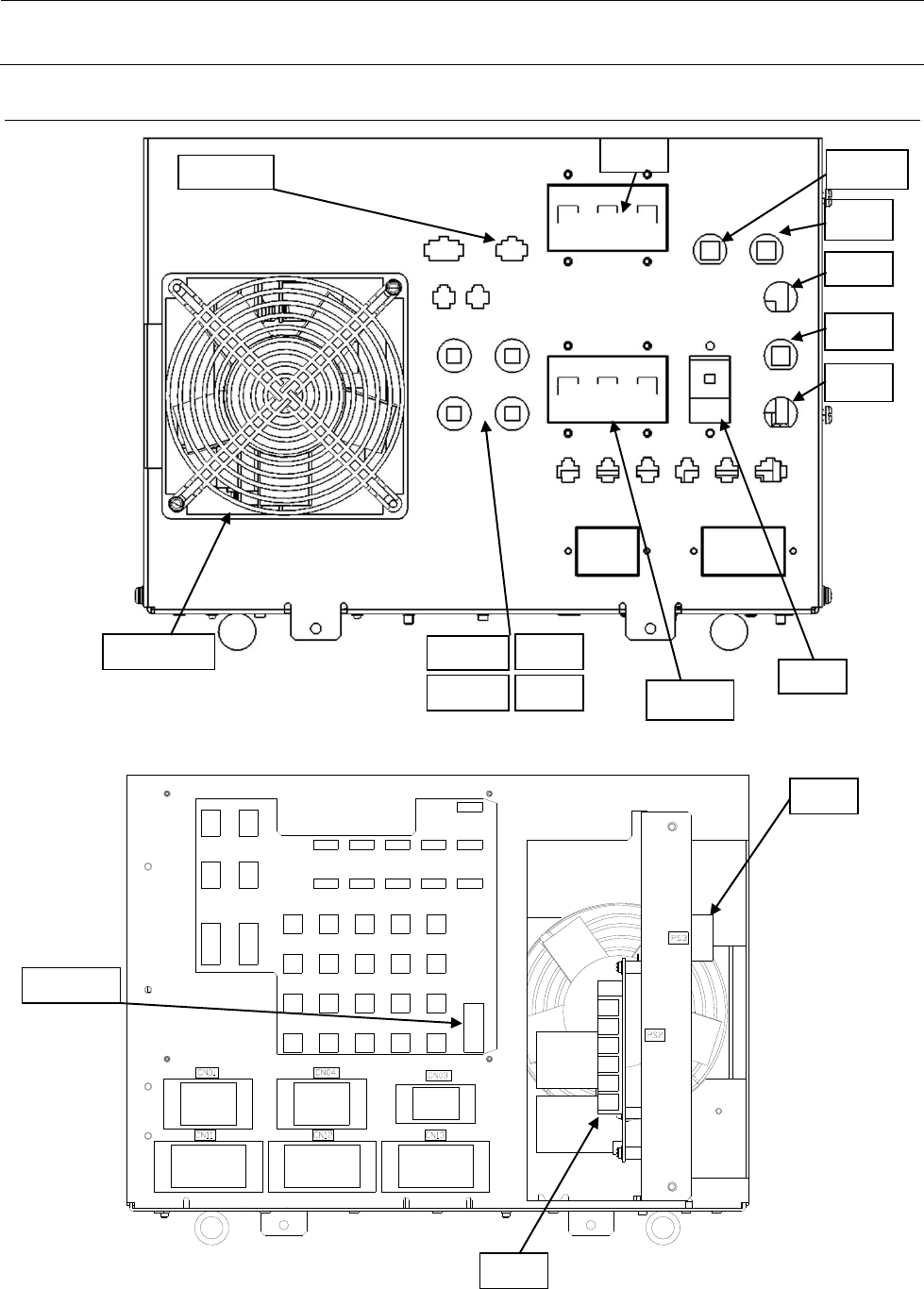

13-2-1-2 电源装置构成图
图 13-2-1-2-1 电源装置背面图
图 13-2-1-2-2 电源装置正面图
CP5
CP4
CP8
CP7
CP9CP10
CP6
CP3
CP12
CP13
CP2
CP1
AC FAN
CN060
PS3
PS2
CN039
