维修调整要领书 13-6 图 13-2-1-2-5 电源装置平面图 3 RL7 最下部 RL1 （仅适用于标准规格） RL4 （仅适用于标准规格） K1/TH
维修调整要领书
13-5

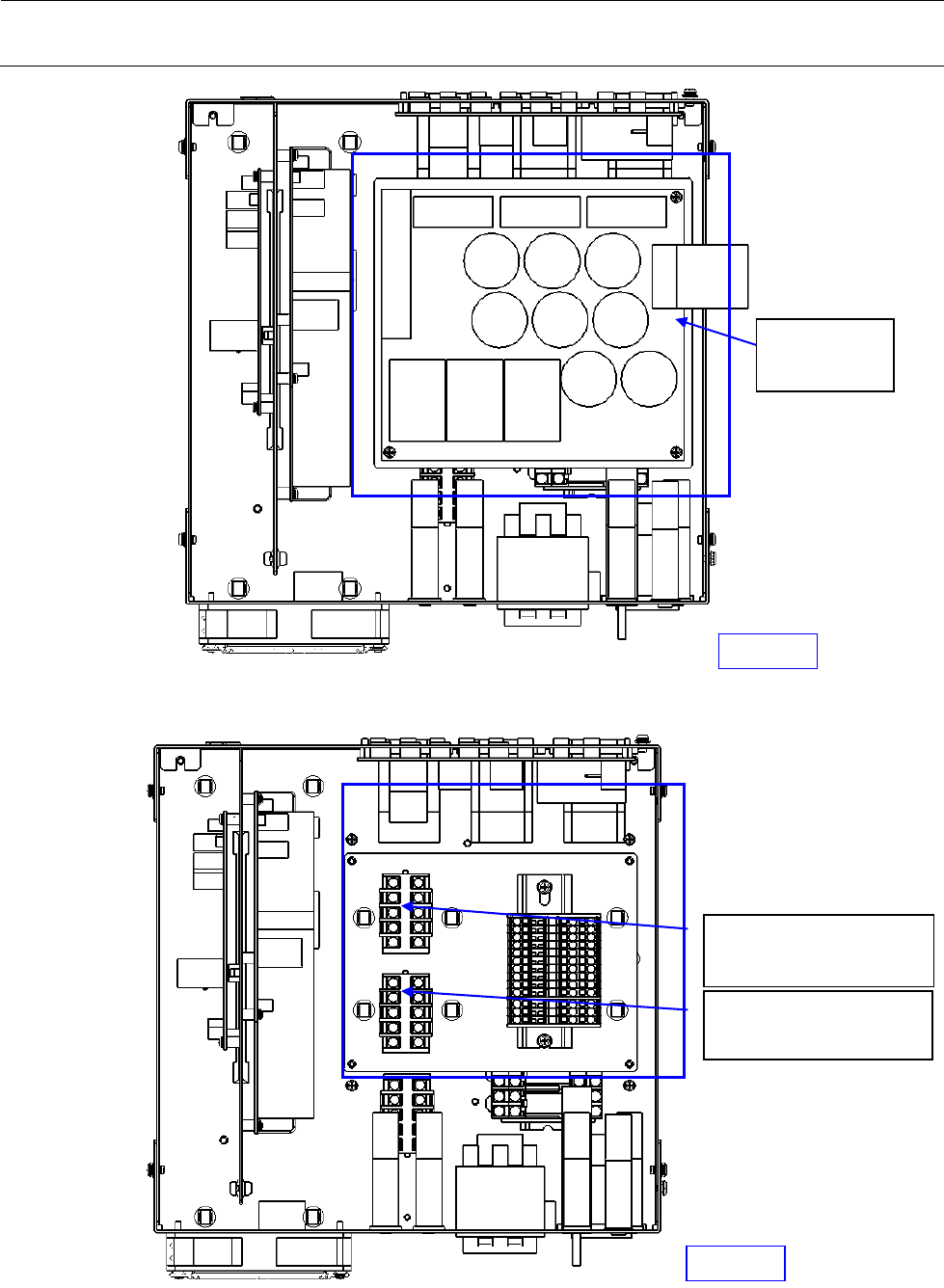

图 13-2-1-2-3 电源装置平面图 1
图 13-2-1-2-4 电源装置平面图 2
Z/θPOWER
PCB ASM
最上部
中间部
RL5
（仅适用于标准规格）
RL6
（仅适用于标准规格）
维修调整要领书
13-6
图 13-2-1-2-5 电源装置平面图 3
RL7
最下部
RL1
（仅适用于标准规格）
RL4
（仅适用于标准规格）
K1/TH
维修调整要领书
13-7
表 13-2-1-2-1 电源装置
No.
JUKI 货号 零件名称 零件数量 位置 备注
1 HX006900000 POWER SUPPLY LGA100A-24-J1Y
1
PS3
2 HX007080000 POWER SUPPLY LFA300F-24-TY
1
PS2
3 HA005240000 CIRCUIT PROTECTOR W28XQ1A- 3
1
CP13
4 HA00524000B CIRCUIT PROTECTOR W28XQ1A- 8
1
CP4
5 HA00524000D CIRCUIT PROTECTOR W28XQ1A- 15
2
CP2,3
6 HA00524000E CIRCUIT PROTECTOR W28XQ1A-12
2
CP5,8
7 HA00542000A CIRCUIT PROTECTOR NRW10- 5A
2
CP9,10
8 HA00542000C CIRCUIT PROTECTOR NRW10-10A
1
CP7
9 HA00650000A
CIRCUIT PROTECTOR
NRAN1100S-20AAD
1
CP6
10 HA006510000
CIRCUIT PROTECTOR
NRAN3100S-30AMA
1
CP1
11 HA00651000D
CIRCUIT PROTECTOR
NRAN3100FS-10AMA
1
CP12
12 HB001540000 RELAY G2R-2-SD (DC24V)
1
RL7
13 HB001540010 RELAY P2RF-08
1
RL7
14 HB00128000C RELAY G7J-4A-B (DC24V)
3 (0)
RL1,5,6
EN 机未使用
15 HB000580010 RELAY R99-04 FOR G5F
3 (0)
RL1,5,6
EN 机未使用
16 HB001100000 RELAY G7L-2A-BUBJ (DC24V)
1 (0)
RL4
EN 机未使用
17 HB001100010 RELAY P7LF-C
1 (0)
RL4
EN 机未使用
18 40109881 S-POWER PCB ASM
1
PCB
19 40149144 S-ZT POWER PCB ASM
1
PCB
20 HA006190000
MAGNETIC CONTACTOR
MSOD-Q11CX 3.6A
1
K1/TH
