维修调整要领书
13-25
下表显示的束线组，自动基板宽度调整选购品时是被追加的零件。
请根据表中的指示进行连接。
表 13-7-1-1
对象电缆
连接部位
追加／消除
货号 品名 连接部位名 插头号码
E94347290A0 AWC MOTOR ASM
－－－－－
CN659/660
追加
40110043 AWC ENC CABLE ASM
BASE I/O 基板
BASE17
追加
40110037
(40110038)
AWC DRIVE CABLE ASM
(AWCDRIVE CABLE ASM(EN))
BASE I/O 基板
BASE14
追加
40110039
(40110040)
AWC MOTOR CABLE ASM
（AWC MOTOR CABLE ASM（EN））
驱动器
-
追加
40110041
(40129042)
AWC DRV FG CABLE ASM
(AWC DRV FG CABLE ASM(EN))
驱动器
-
追加
40110021
(40110022)
AWC DRV PWR CABLE ASM
(AWC DRV PWR CABLE ASM(EN))
驱动器
-
追加
40129042 AWC ORG SENS ASM
－－－－－
CN1066
追加
40146366 AWC ORG SENS CABLE ASM SENSOR BLOCK2 SBL2-5
追加
40161236 BU PIN EMISSION SENS ASM
－－－－－
CN443
追加
40161266 BU PIN(EMI)CABLE ASM SENSOR BLOCK2 SBL2-1
追加
40161237 BU PIN RECEIVE SENS ASM
－－－－－
CN444
追加
40161267 BU PIN(REC) CABLE ASM SENSOR BLOCK2 SBL2-3
追加
维修调整要领书
13-26
其它传感器的连接部位见表 13-7-1-2 BASE I/O 基板的连接束线和表 13-7-1-3 传感器块的连接束线｡请
确认连接部位的基板之后进行连接｡
表 13-7-1-2 BASE I/O 基板的连接束线
对象电缆 BASE 基板
连接部位
备考
货号 品名 插头号码
40161263
MTS I/F CABLE ASM（R）
BASE01 CN1 MTS I/F
－－－－ －－－－－－－－－－－－－－－－ －－－－
CN2
未使用
40110048
40110047
SMEMA OUT CABLE ASM
SMEMA IN CABLE ASM
BASE LR3/RL4
BASE LR4/RL3
CN3 READY IN
40110047
40110048
SMEMA IN CABLE ASM
SMEMA OUT CABLE ASM
BASE LR4/RL3
BASE LR3/RL4
CN4 READY OUT
－－－－ －－－－－－－－－－－－－－－－ －－－－
CN5
未使用
－－－－ －－－－－－－－－－－－－－－－ －－－－
CN6
未使用
－－－－ －－－－－－－－－－－－－－－－ －－－－
CN7
未使用
－－－－ －－－－－－－－－－－－－－－－ －－－－
CN8
未使用
40146360 SB CABLE ASM BASE09 CN9 SENS POWER
40146360 SB CABLE ASM BASE10 CN10 SENS SIGNAL
－－－－ －－－－－－－－－－－－－－－－ －－－－
CN11
未使用
40110018 BASE-IO PWR CABLE ASM BC PWR CN12 PCB PWR
40110044 SV CABLE ASM BASE13 CN13 SOLENOID VALVE
40110037
(40110038)
AWC DRIVE CABLE ASM
(AWCDRIVE CABLE ASM(EN))
BASE14 CN14 AWC(OP)
－－－－ －－－－－－－－－－－－－－－－ －－－－
CN15
未使用
40146443 MT1-3 PULSE CABLE ASM BASE16 CN16 IN,CNT,OUT
DRIVER
M/C Rev.D 之前
40173438 MOTOR DRIVER CABLE ASM BASE16 CN16 IN,CNT,OUT
DRIVER
M/C Rev.E
40110043 AWC ENC CABLE ASM
BASE17 CN17 AWC(OP)
－－－－ －－－－－－－－－－－－－－－－ －－－－
CN18
未使用
40161280 BASE-IO SB3-4 RLY CABLE ASM BASE19 CN19 SENS SIG
40161280 BASE-IO SB3-4 RLY CABLE ASM BASE20 CN20 SOLENOID VALVE
维修调整要领书
13-27

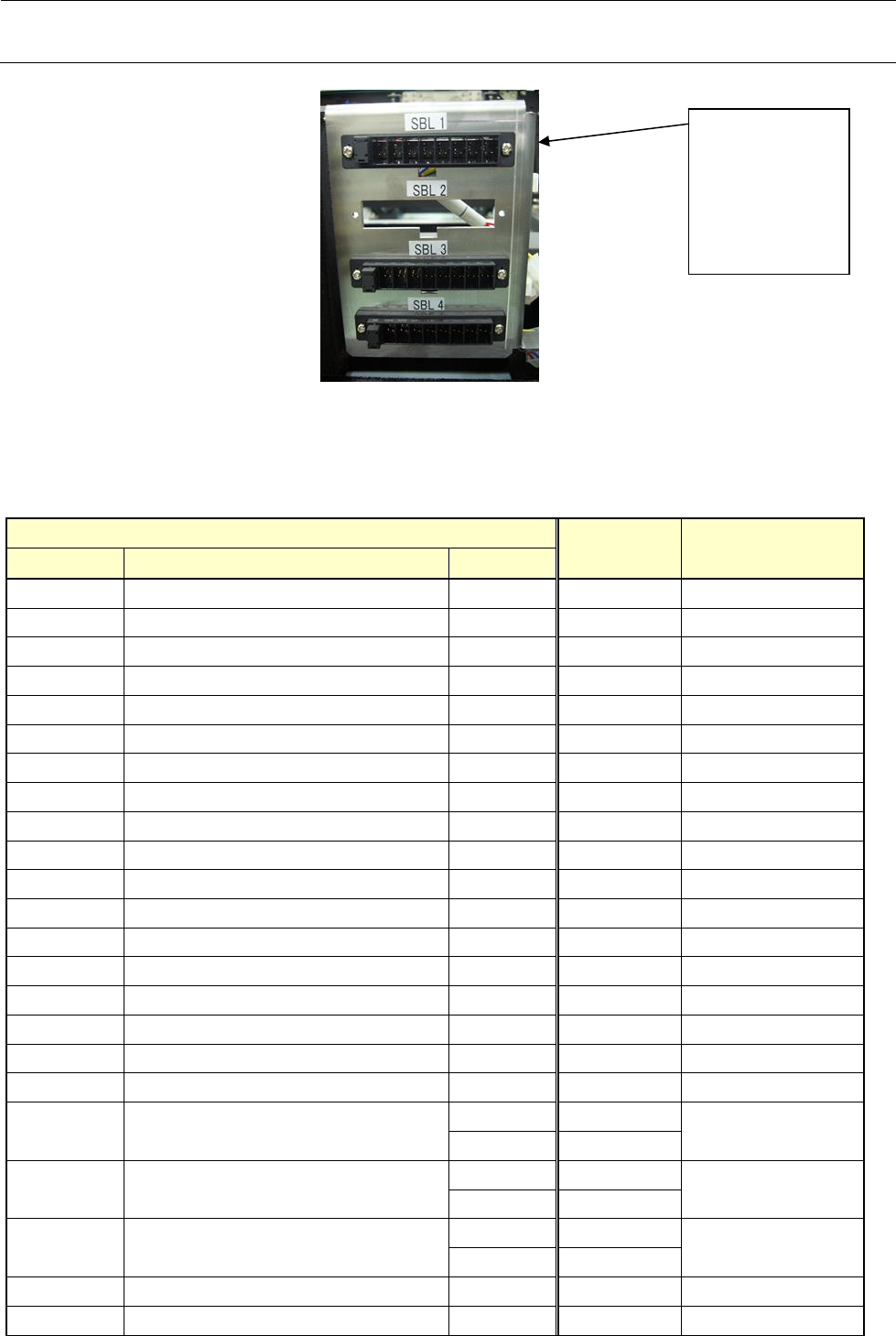

图 13-7-1-2 传感器块位置
表 13-7-1-3 和传感器块的连接
对象电缆
BASE 基板
连接部位
备考
货号 品名 插头号码
40161264 LEFT SENS CABLE ASM SBL1-1 SBL1-1 CONV. L SENS
－－－－－ －－－－－－－－－－－－－－－－ －－－－－
SBL1-2
未使用
40110054 WAIT SENS CABLE ASM SBL1-3 SBL1-3 WAIT SENS
－－－－－ －－－－－－－－－－－－－－－－ －－－－－
SBL1-4
未使用
40146432 STOP SENS CABLE ASM SBL1-5 SBL1-5 STOP SENS
40161265 RIGHT SENS CABLE ASM SBL1-6 SBL1-6 CONV. R SENS
40146432 C.OUT SENS CABLE ASM SBL1-7 SBL1-7 C.OUT SENS
－－－－－ －－－－－－－－－－－－－－－－ －－－－－
SBL1-8
未使用
40161266 BU PIN(EMISSION) CABLE ASM SBL2-1 SBL2-1 AWC(OP)
－－－－－ －－－－－－－－－－－－－－－－ －－－－－
SBL2-2
未使用
40161267 BU PIN(RECEVING) CABLE ASM SBL2-3 SBL2-3 AWC(OP)
－－－－－ －－－－－－－－－－－－－－－－ －－－－－
SBL2-4
未使用
40146366 AWC ORG SENS CABLE ASM SBL2-5 SBL2-5 AWC(OP)
－－－－－ －－－－－－－－－－－－－－－－ －－－－－
SBL2-6
未使用
－－－－－ －－－－－－－－－－－－－－－－ －－－－－
SBL2-7
未使用
－－－－－ －－－－－－－－－－－－－－－－ －－－－－
SBL2-8
未使用
40161270 STOP SENS CABLE ASM(1200MM) SBL3-1 SBL3-1 STOP SENS 1200
40161271 STOP SENS CABLE ASM(1500MM) SBL3-2 SBL3-2 STOP SENS 1500(OP)
40161272 CLAMP F SENS CABLE ASM
SBL3-3 SBL3-3
CLAMP SENS(F)
SBL3-4 SBL3-4
40161273 CLAMP R SENS CABLE ASM
SBL3-5 SBL3-5
CLAMP SENS(R)
SBL3-6 SBL3-6
40161274 SUP TABLE SENS CABLE ASM
SBL3-7 SBL3-7
SUP TABLE SENS
SBL3-8 SBL3-8
－－－－－ －－－－－－－－－－－－－－－－ －－－－－
SBL4-1
未使用
－－－－－ －－－－－－－－－－－－－－－－ －－－－－
SBL4-2
未使用
从传感器块
上方观察
No1
No2
No3
No4
