维修调整要领书 13-3 8 （ 2 ） MAINTENANCE KEY （维护钥匙） 附属钥匙 钥匙开关用 指示器 监视窗 钥匙开关调节器 部件 钥匙护罩 （ HA00535003A ） 、 钥匙开关调节器 （ HA005350020 ） 、 监视窗 （ HA005520020 ） ＜组装步骤＞ ① 把监视窗 ( 黑 ) 镶嵌在护罩的操作盘上。 ② 把钥匙护罩插到钥匙开关调节器上听到 “ 咔嚓 ” 的声音就插好了。 ③ 在操作盘上…
维修调整要领书
13-37

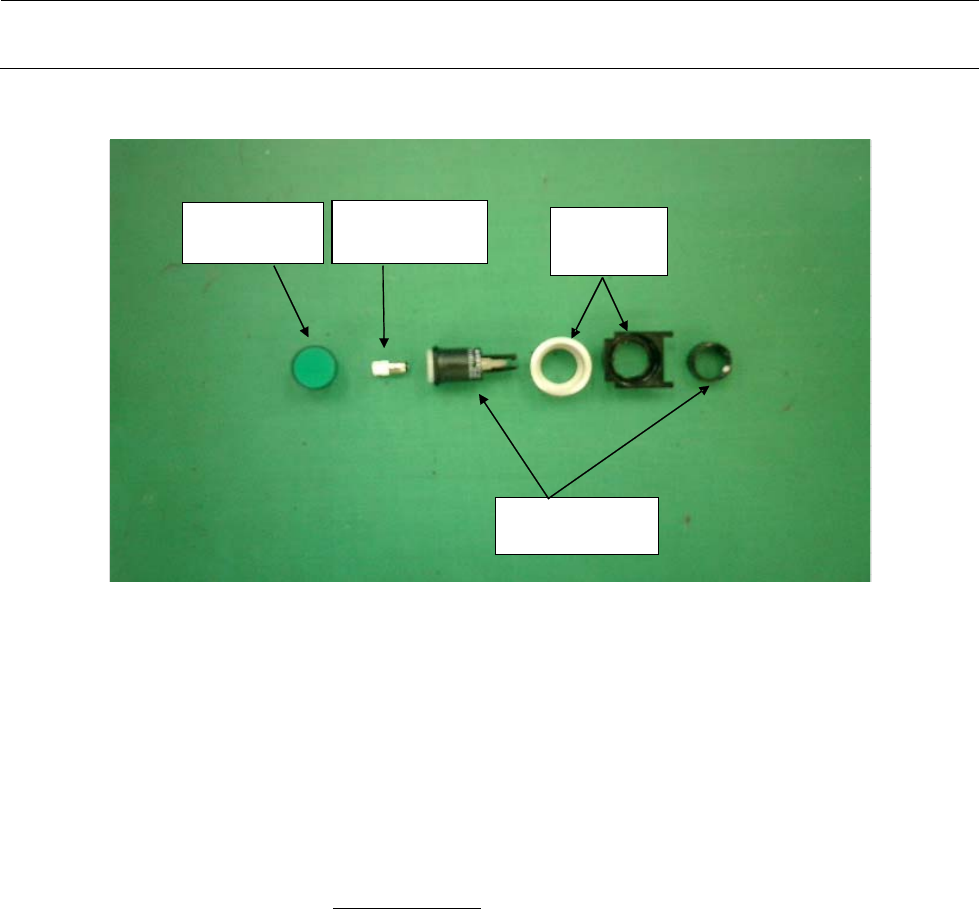

2）开关的组装
透镜
绿·红·黄
开关调节器
监视窗
保护罩无·有
＋24V LED
绿·橙LED(未使用）
START、STOP
对象部件
泛光镜片（HA005520010， HA00552001B）
监视窗（HA005520030）
开关调节器（HA005340020）
＜步骤＞
① 把监视窗(黑)镶嵌在护罩的操作盘上。
监视窗上有防止转动的凸部。
从正面看操作盘，凸部安装在左侧。
② 将开关调节器小心地插入监视窗的凸部。
这里，要卸下固定监视窗的螺母。
③ 插入调节器后，从操作盘后部插入监视窗（银色），用调节器固定螺母紧紧地固定。
④ 最后把泛光镜片紧紧地镶嵌到开关调节器上。
维修调整要领书
13-38

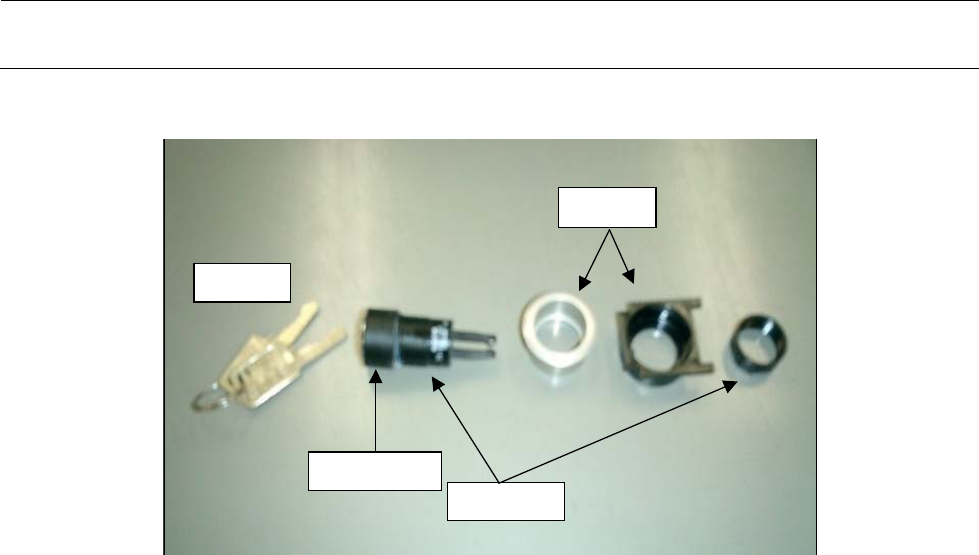

（2）MAINTENANCE KEY（维护钥匙）
附属钥匙
钥匙开关用
指示器
监视窗
钥匙开关调节器
部件
钥匙护罩（HA00535003A）、钥匙开关调节器（HA005350020）、监视窗（HA005520020）
＜组装步骤＞
① 把监视窗(黑)镶嵌在护罩的操作盘上。
② 把钥匙护罩插到钥匙开关调节器上听到“咔嚓”的声音就插好了。
③ 在操作盘上先前的监视窗（黑）3 上插入组装的调节器，从后部插入监视窗(银)，然后用
固定螺丝固定紧。
维修调整要领书
13-39
13-10 ETF 电源部
13-10-1 ETF 电源装置的更换方法
为了避免因触电导致的重伤事故，请将总开关置于「关闭」的状态。
请确认主机的主断路器及主开关为 OFF。总开关是指安装在建筑物
上的电源开关，不是主机开关。
ETF 电源装置需要更换时，请按照下述操作顺序将 ETF 电源装置从机器上卸下。

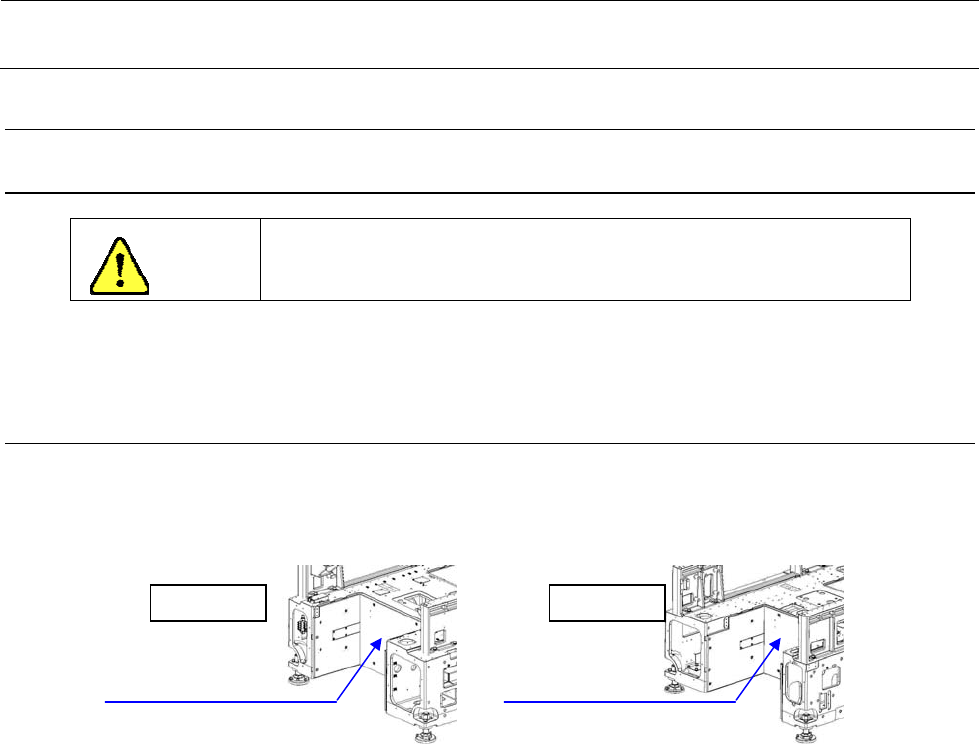

13-10-1-1 机器主体电源装置的拆卸
（操作顺序）
1） 拆下护罩。
【固定台架规格】
※ 已安装了作为选配件的切带机时，请卸下切带装置。
关于卸下的操作顺序，请按照保养调整要领书 16-2“切带机主体的更换”之（1）～（7）的顺
序。
作业结束后请按相反的操作顺序进行安装。
警告
前侧
40147215
BANK_COVER_C_F
40147085
BANK_COVER_C
后侧
