维修调整要领书
13-38
（2）MAINTENANCE KEY（维护钥匙）
附属钥匙
钥匙开关用
指示器
监视窗
钥匙开关调节器
部件
钥匙护罩（HA00535003A）、钥匙开关调节器（HA005350020）、监视窗（HA005520020）
＜组装步骤＞
① 把监视窗(黑)镶嵌在护罩的操作盘上。
② 把钥匙护罩插到钥匙开关调节器上听到“咔嚓”的声音就插好了。
③ 在操作盘上先前的监视窗（黑）3 上插入组装的调节器，从后部插入监视窗(银)，然后用
固定螺丝固定紧。
维修调整要领书
13-39
13-10 ETF 电源部
13-10-1 ETF 电源装置的更换方法
为了避免因触电导致的重伤事故，请将总开关置于「关闭」的状态。
请确认主机的主断路器及主开关为 OFF。总开关是指安装在建筑物
上的电源开关，不是主机开关。
ETF 电源装置需要更换时，请按照下述操作顺序将 ETF 电源装置从机器上卸下。
13-10-1-1 机器主体电源装置的拆卸
（操作顺序）
1） 拆下护罩。
【固定台架规格】
※ 已安装了作为选配件的切带机时，请卸下切带装置。
关于卸下的操作顺序，请按照保养调整要领书 16-2“切带机主体的更换”之（1）～（7）的顺
序。
作业结束后请按相反的操作顺序进行安装。
警告
前侧
40147215
BANK_COVER_C_F
40147085
BANK_COVER_C
后侧
维修调整要领书
13-40

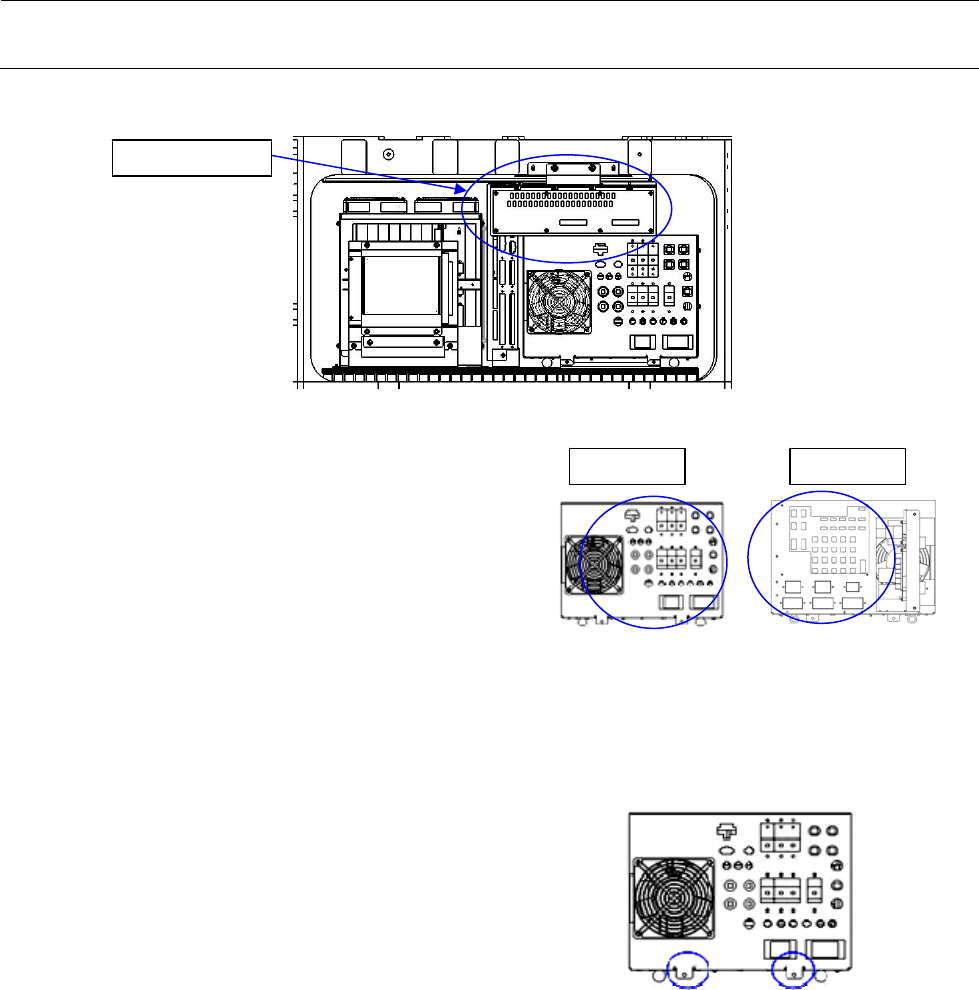

2） 拆下后侧台架基板。
3） 将机器主体电源装置的连接器束线全部拆下。
4） 拆下用于固定装置的圆头螺丝，把机器主体
电源装置向后侧取出，取出时要同时注意装
置前导管内的束线。
台架基板组件
前侧 后侧
